循环 : 面铣 - 外形

面铣策略


此操作有三种可用选项:双向、单向和反向。

此操作有三种可用加工方向选项:

2 dir.png 1 dir.png 1  dkr proper.png

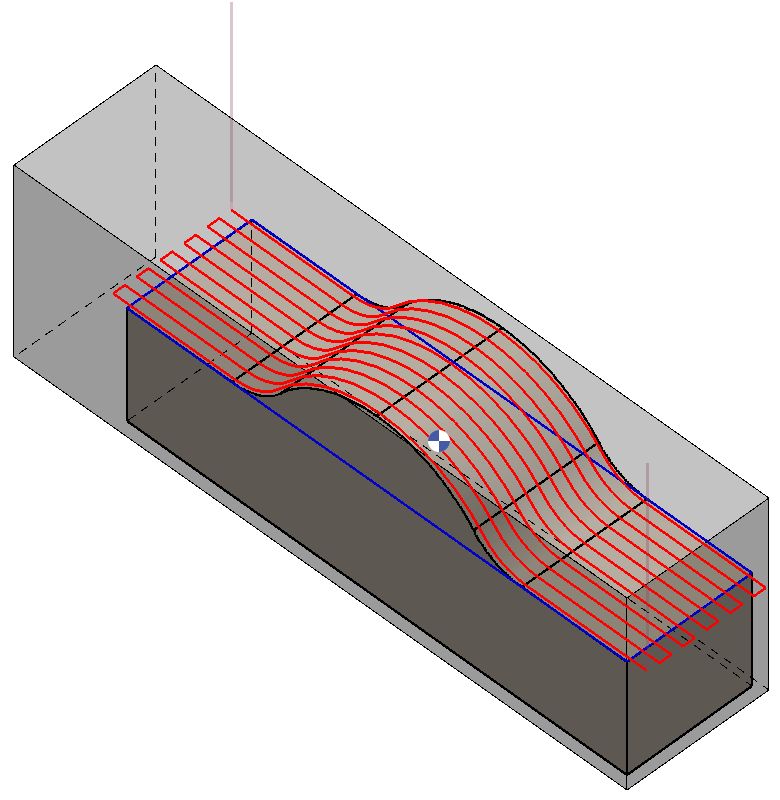

双向: 加工在两个方向上交替进行,缩短循环时间并最大限度地减少不必要的刀具移动。

单向: 加工沿单个、一致的方向进行

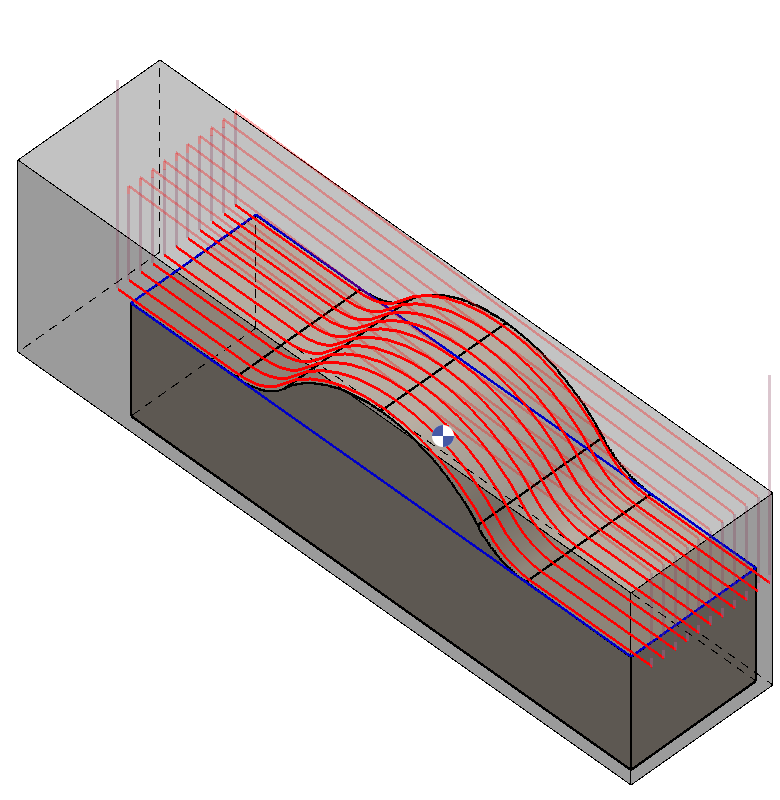

反向: 加工沿与“单向”中起始点和结束点相反的方向执行

角度


定义加工方向的倾斜度。有两种输入方法可用:手动输入或点到点选择。

Screenshot 2025-10-28 150054-20251028-110054.png

手动输入: 所需的角度值可以直接在参数字段中输入。


点到点选择: 通过激活相应的图标,可以直接在零件上选择两个点。软件会自动计算这两个点之间的角度并将其应用于该操作。

0 deg.png
角度设置为 0 度。

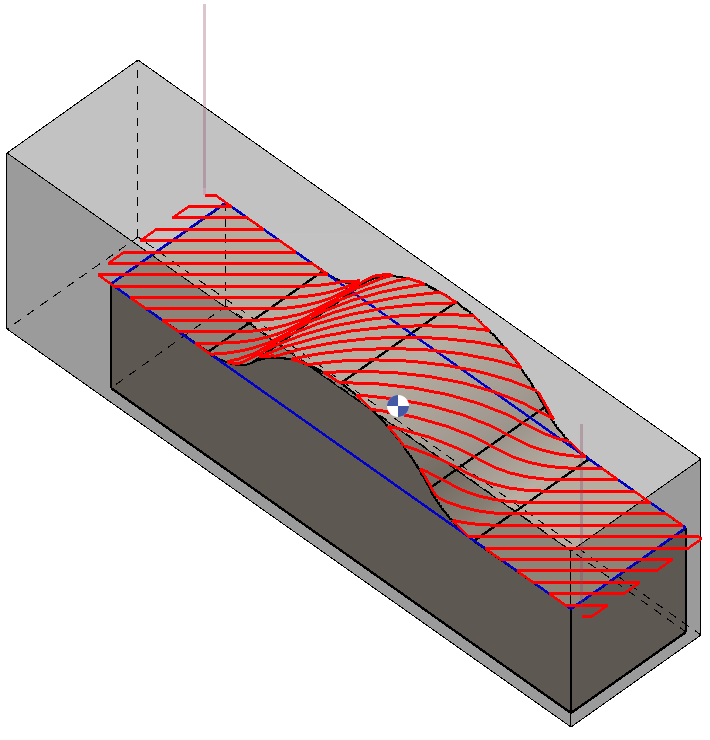

45 deg.png
角度设置为 45 度 .
角度设置为 90 度
