能够创建待加工的键槽形状。

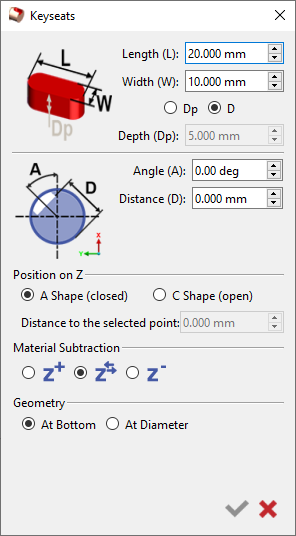

当您在零件设计菜单中进入键槽功能时，将打开此对话框。

• 长度(L) - 定义键槽在Z轴方向的长度。

• 宽度 (W) - 定义键槽的宽度。

• 深度 (Dp) - 定义键槽的深度

• 角度 (A) - 绕Z轴的定位角度

• 距离 (D) - 可从零件两侧测量的距离（取消深度输入）

• Z向位置 - 需要将材料去除设置为 Z- 才能工作。

1. "A" 形 : 创建一个闭合的键槽轮廓。3

2. "C" 形 : 创建一个开放的键槽轮廓。

到选定点的距离: 指定键槽相对于选定参考点的偏移量。

• 材料去除: 定义沿Z轴的材料去除范围。选项包括:

  • Z+: 在正Z方向去除材料。

  • Z-: 在负Z方向去除材料。

  • 两者: 在正负Z方向都去除材料。

• 几何图形 -
