此页面专供负责在客户现场安装和配置 NCcontrol 的增值经销商 (VAR) 使用。

NCcontrol 结构

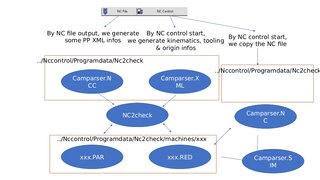

NCcontrol 所需的文件和目录结构在可下载的 PowerPoint 演示文稿中有详细说明，其中包含两个解释性图表。

客户 PC 配置

在客户现场定义机床时，请遵循以下步骤：

1. 为每台机床创建一个目录

   • 为每台机床，在以下位置创建一个专用目录：
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. 机床文件配置

   • 确保此目录在机床文件中被引用，特别是在后处理器页面中。

3. 后处理器设置

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • 所需变量列表，请参阅： CNC 控制器变量 .

下载数据

• exportNC.xml 文件包含 MTE 机床运动链、原点列表和刀具偏移量信息。

• 此文件为 NC2check 提供了必要的数据，以便相应地分析和处理 NC 文件。

• 生成 NC 文件时，会自动导出一个 XML 文件。该文件将与 NC 文件同名，但扩展名为 .NCC，并且位于 NC 输出的同一目录中。

MCG 文件规则

创建 3D 运动链机床文件时，有两个强制性规则：

1. 主机床框架组件 必须命名为 Body ( 大写 B 是必需的 ).

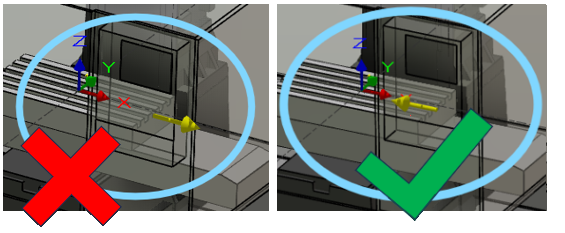

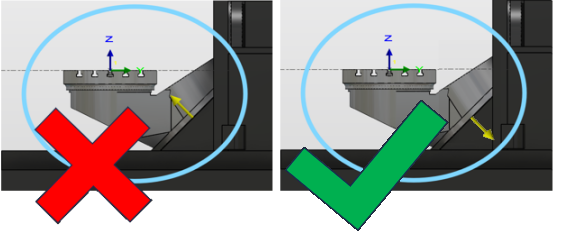

2. 每个轴的方向/朝向至关重要，必须正确定义。
