观看页面底部的视频 点击此处

通用操作

沟槽

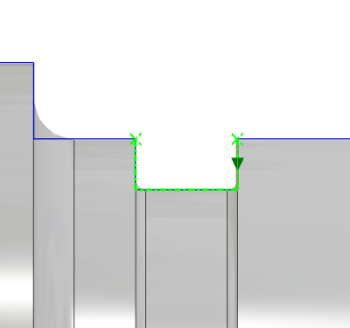

要创建您的循环，首先单击 几何选择 .

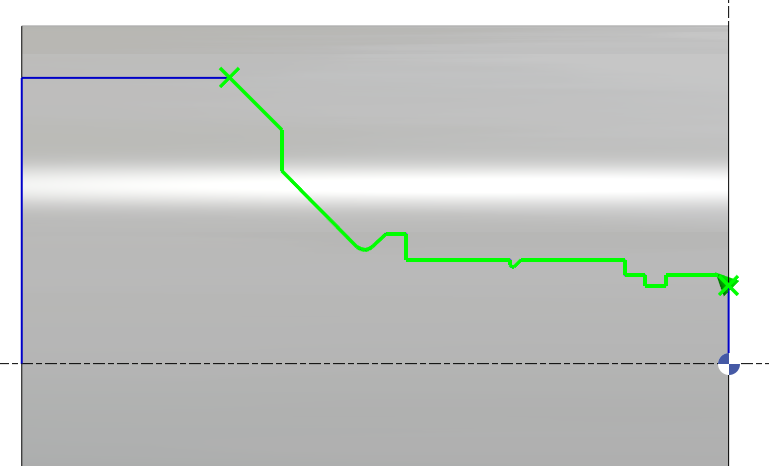

然后通过选择起始元素到最终元素来确定要加工的轮廓线。

使用 绿色勾号。

还可以通过选择 下一步 选项来反转刀具路径。

或 上一步 元素。

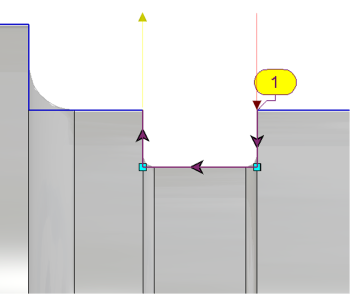

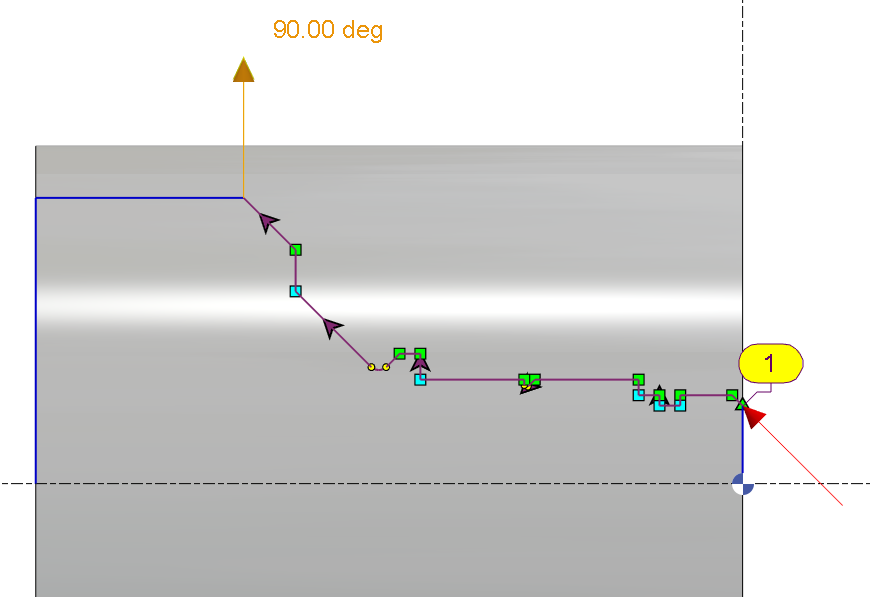

在此之后，可以管理进刀和退刀向量，指示基于待去除材料的进刀和退刀路径。

默认情况下，向量沿第一个和最后一个元素的切线方向。可以通过在指定字段中输入角度值或在屏幕上动态修改它们来修改向量。

观看演示示例的视频。

观看演示示例的视频。

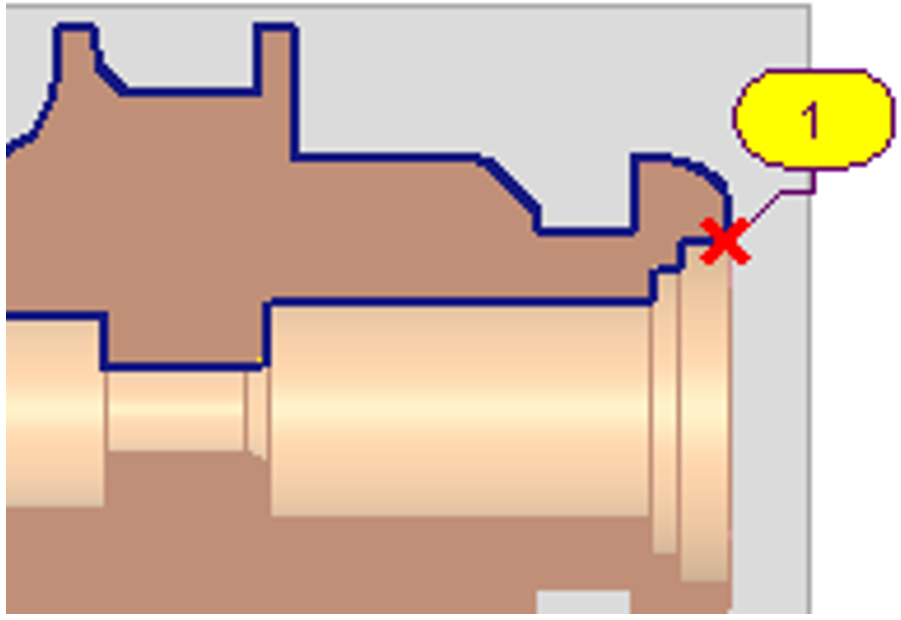

这三个循环的几何选择是特殊的：只需指示一个点。

该点不必位于孔轴上。它可以位于几何图形上的任何位置，如右图所示。

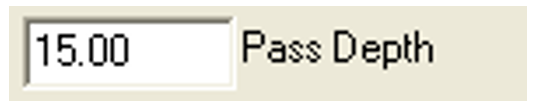

深度在策略页面中确定，参数如下：

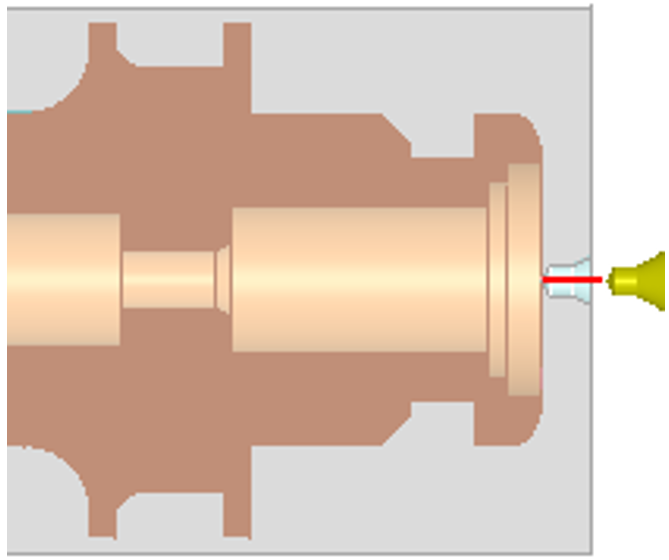

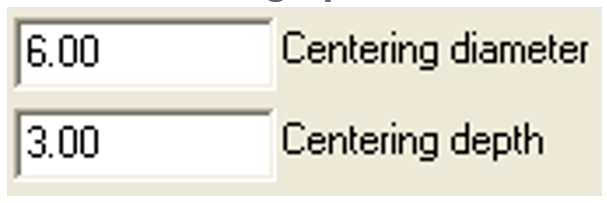

定心操作：

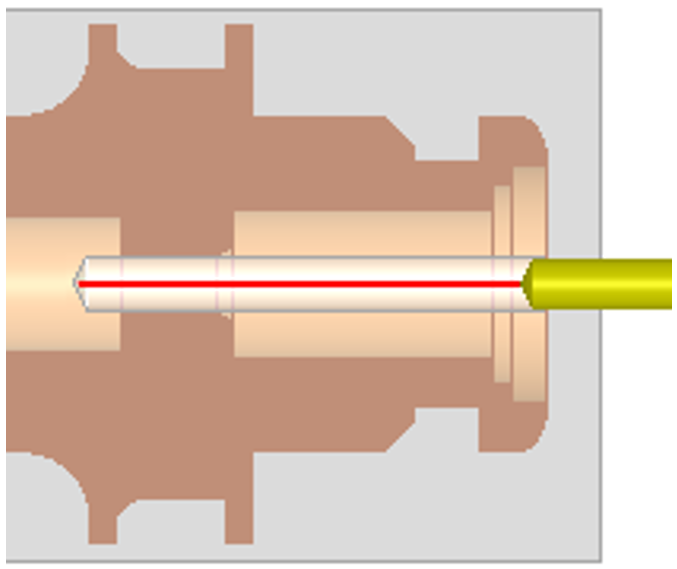

钻孔操作：

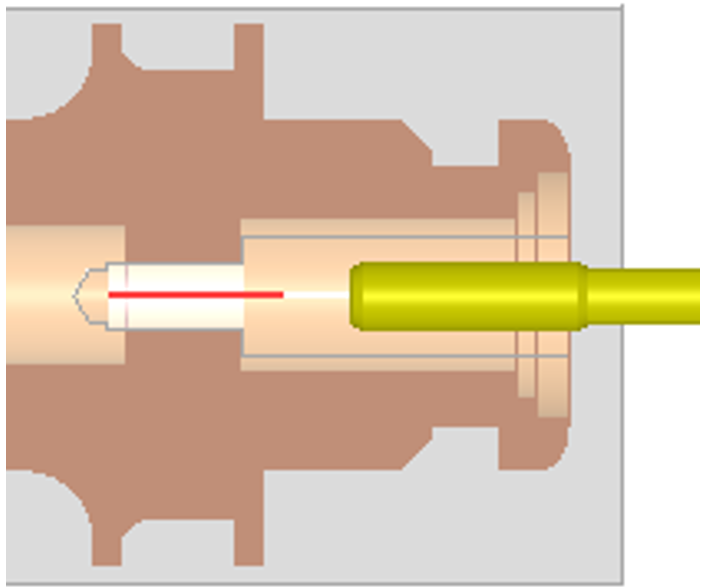

攻丝操作：

轴向钻孔

现在可以通过根据刀具直径进行过滤来预选刀具，这与铣削型腔的方法类似。

列表将缩减为满足条件的刀具，并具有 刀具直径 <= 几何直径

默认直径由拾取点的位置计算得出。

观看轴向钻孔视频。

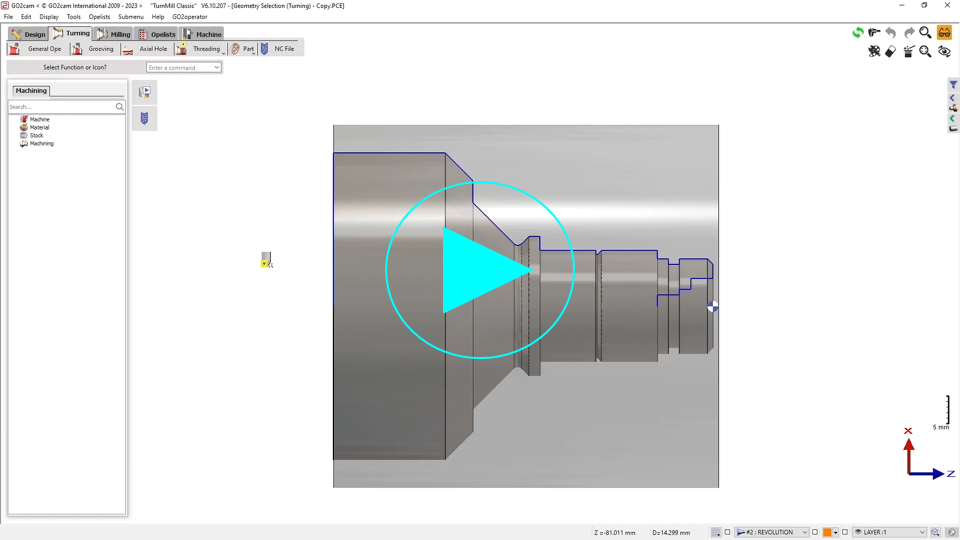

观看关于通用操作和沟槽操作几何选择以及孔选择的视频：

“切片零件”命令在卧式车床模块中可用。

此命令有助于通过将操作分成几个部分来管理长棒的加工。

应用后，加工树会组织工作流程，在完成一个部分的全部操作后移至下一个部分，从而确保稳定性和效率。有关更多信息，请参阅 此页面。
