齿轮创建
|
根据 ISO (NF E 23-001 至 005) 和 AGMA (美国) 标准创建平行渐开线圆齿轮。 |
有两种类型的齿轮可供选择：
-
外齿轮
-
内齿轮
齿形特性根据齿数和节距（直径 = 节距 * 齿数）计算。 GO2cam 显示这些涉及节距和齿数的不同计算报告。
创建齿轮

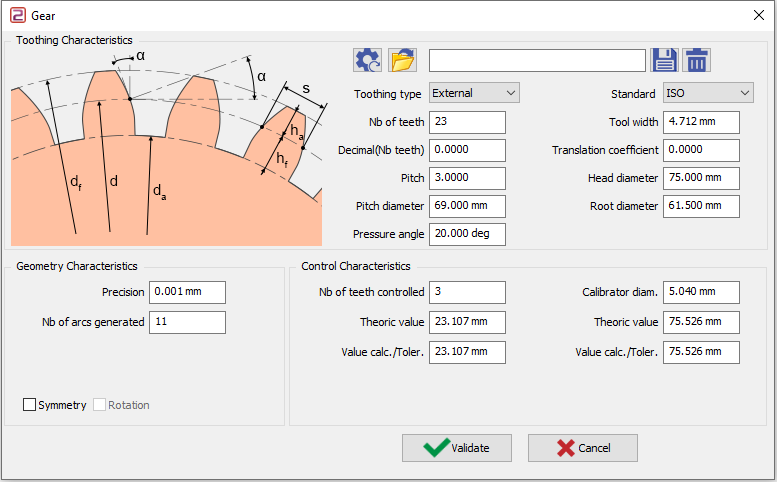

a. 填写以下对话框的参数。控制特性区域的参数描述如下： 点击此处 .
b.
如果单击绿色勾号进行验证：将绘制半个齿。
c.
您可以选择对称以绘制完整的齿，如果还选择旋转，则在验证后将绘制整个齿轮。
|

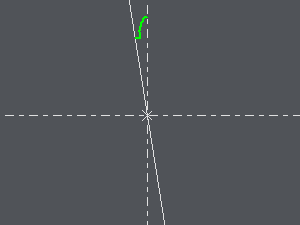

a 操作（外齿轮） |

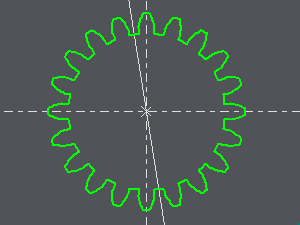

b 和 c 操作（外齿轮） |
|
|
齿形创建
|
根据 ISO (NF E 22-141) 和 AGMA (美国) 标准创建直边渐开线花键。 |
有两种类型的花键可供选择：
-
轴
-
轮毂
齿形特性根据齿数和节距（直径 = 节距 * 齿数）计算。 GO2cam 显示这些涉及节距和齿数的不同计算报告。
注意：
-
这种类型的花键是齿轮模块处理的平行渐开线圆齿轮的一个特例。
-
如果您需要设计一个不符合 GO2cam 特定计算框架的花键，可以使用齿轮模块来更好地定义该花键。
创建花键

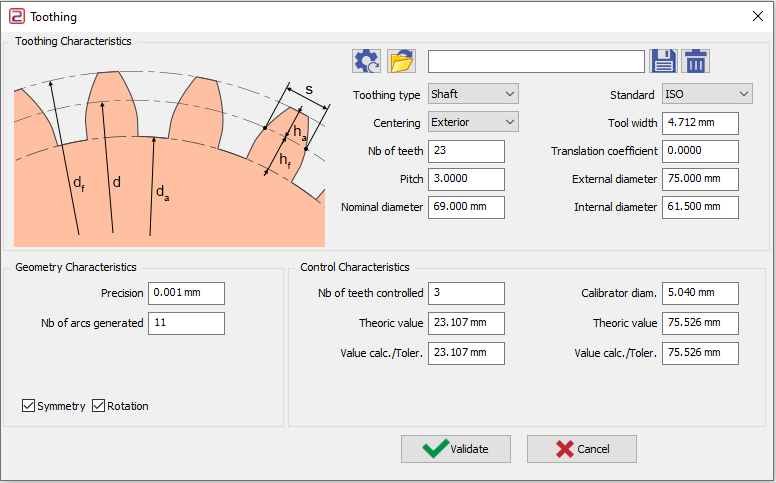

a. 填写以下对话框的参数。控制特性区域的参数描述如下： 点击此处 .
b.
如果单击绿色勾号进行验证：将绘制半个齿。
c.
您可以选择对称以绘制完整的齿，如果还选择旋转，则在验证后将绘制整个齿轮。
|

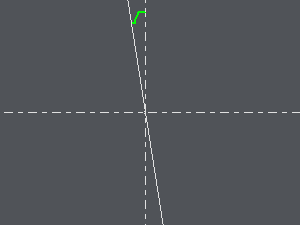

a 操作（花键轴） |

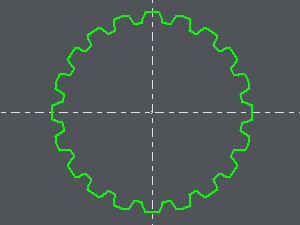

b 和 c 操作（花键轴） |
|
|
