GO2cam Vericut 导出

VERICUT 是领先的 数控仿真和验证软件 由 CGTech 开发。它通过模拟数控刀具路径、检测碰撞和优化切削工艺来确保无差错加工。

从 GO2cam 导出到 VERICUT

要从 GO2cam 导出加工数据到 VERICUT 进行仿真：

  1. 在 GO2cam .

  2. 导航到： 工具 > 标准宏 > Vericut.ppi .

  3. 此宏将导出所有必要数据（刀具路径、刀具和工件）以在 VERICUT .

  • 对于铣削项目： 需要一个包含机床和参数设置的 Vericut 项目。

  • 如果没有提供项目： 您需要在 Vericut 中手动创建一个。

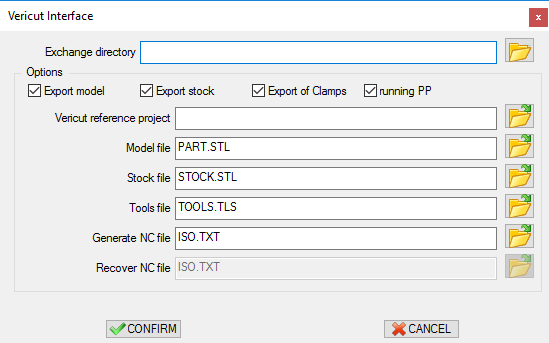

接口选项：


  • 交换目录： 指定 Vericut 文件导出的文件夹。

  • 导出模型： 导出实体零件的 STL 文件。

  • 导出毛坯： 导出毛坯的 STL 文件。

  • 导出夹具： 将所有刀具系统导出为 STL 文件。

  • 运行 PP： 导出后自动启动后处理器生成 NC 文件。如果未选中，将恢复 NC 文件。

  • Vericut 参考项目： 将要填充导出项的 Vericut 项目。

  • 模型文件、毛坯文件、刀具文件： 相应文件的名称。

  • 生成 NC 文件 / 恢复 NC 文件： 根据“运行 PP”设置要生成或恢复的 NC 文件名。

总而言之， Vericut.ppi 接口提供了一种从 GO2cam 到 Vericut 进行仿真的简化数据传输方式，在项目设置和文件导出选项方面提供了灵活性。

image-20240911-064912.png 您可以在此视频中找到 Vericut 导出过程的详细说明。

Vericut Export.png

GO2cam Eureka 导出

Eureka 是 数控仿真和优化软件 由 NUM 。它用于验证、优化和仿真数控加工过程，确保无差错的刀具路径和高效的生产。

从 GO2cam 导出到 Eureka 进行仿真

要从 GO2cam 导出项目到 Eureka 进行仿真：


  1. 确保脚本模板文件夹包含机床定义。

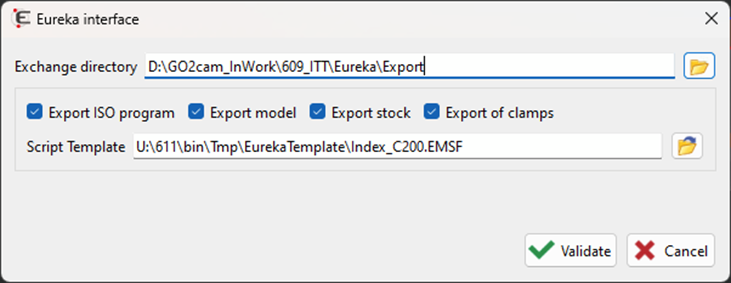

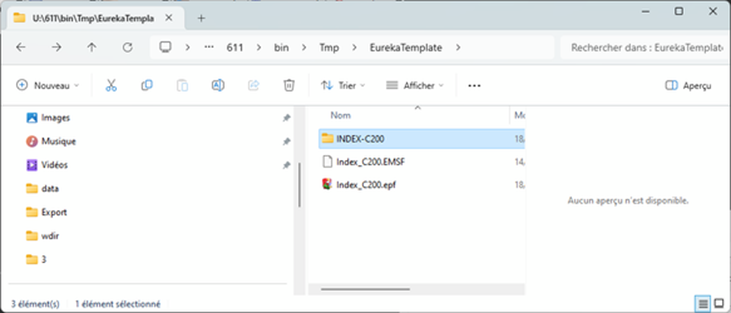

  1. 将必要文件复制到 GO2cam 交换目录。 该 .emsf 文件是一个模板，将根据加工的零件进行修改。

  2. 打开 .epf file in Eureka. This will load the machine definition.

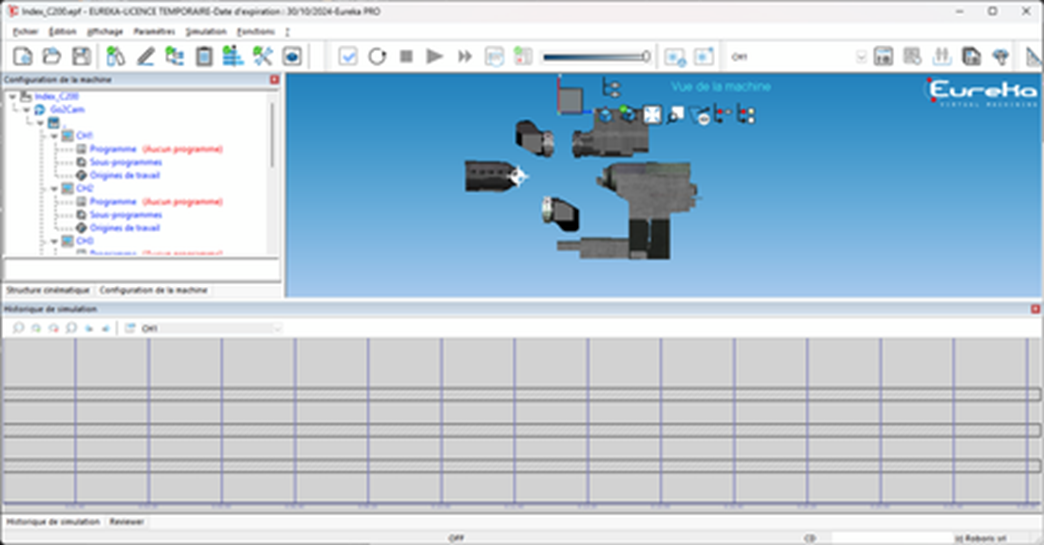

  1. 单击“GO2cam”子菜单并选择“加载配置”。 这将加载由 GO2cam 为毛坯、零件和其他组件创建的刀具（ .etf 文件）和 STL 文件。

  1. 查看或修改刀具： 单击红色框中的图标可访问刀具参数。这些值对应于 .etf 文件中的值。

注意： “LoadEurekaEtfFile.js”脚本（位于 U:\New\3d\usi\vericut）可用于将 .etf 文件加载到 GO2cam 中。但是，如果文件包含非 ASCII 字符，它可能会失败。Eureka 需要 ASCII 编码，而不是 UTF-8。
