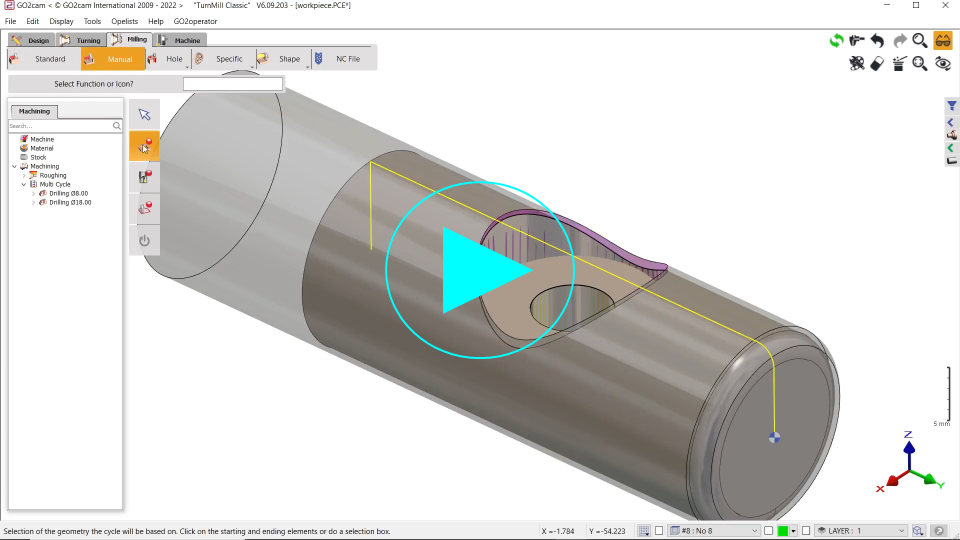

本页演示了具有渐变Z的加工循环的使用。在此实例中，重点是倒角循环。
此指南也适用于“手动”菜单中的所有操作。
|
首先，确保工件在Z平面上。 导航到“手动”菜单，然后单击 几何选择 . 选择 边缘路径 模式，因为几何由实体组成。 |
|
|

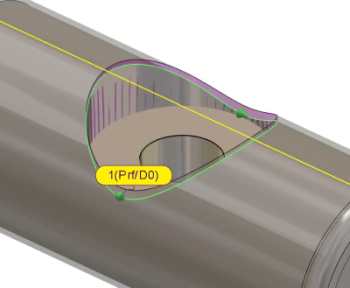

选择轮廓和方向，如图所示。 要确定高度，请单击“顶部Z”，然后单击背景。
|
|
|

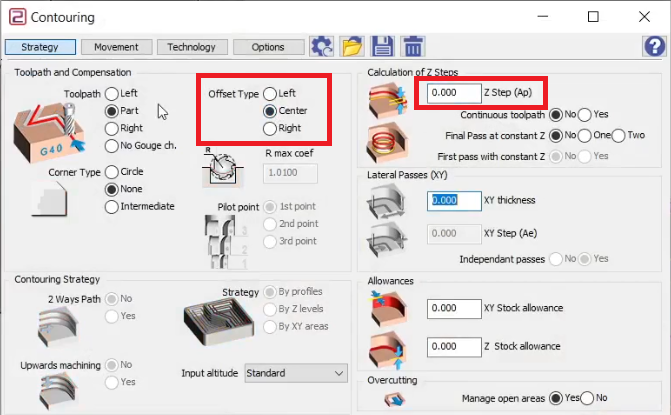

对于 刀具 ，选择一个D04长球刀。 对于 加工循环 ，选择“轮廓加工”。 在策略页面，在“补偿类型”中选择“中心” ，并将Z步距（Ap）设置为0毫米。 |
|
|

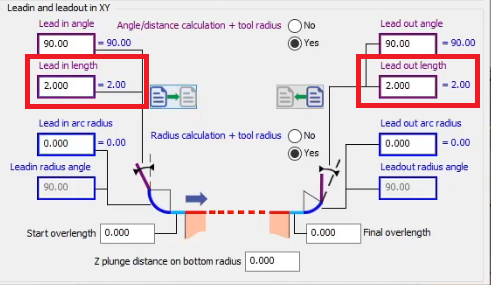

将进刀和退刀长度均设置为2毫米 ，然后计算循环。 |
|
|

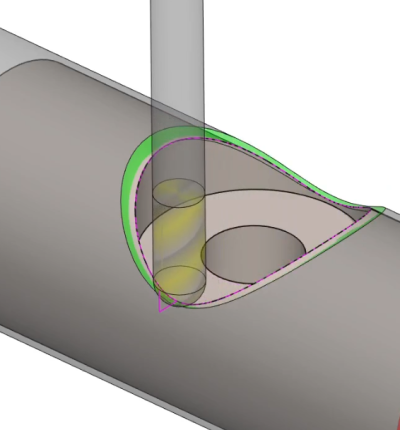

模拟并观察刀具加工轮廓，Z值变化。 |
|
|
|
