循环 : 深孔钻, 贯通孔

定义

根据所选元素的类型定义深度计算。

孔类型: 所选元素的类型对于理解深度计算方式非常重要。

有三种元素类型:

  1. 贯通孔：如果所选孔是贯通孔（在创建孔时提供的信息），则加工 始终穿透材料 ，则不需要深度参数。

  2. 盲孔：在孔特征中定义了深度。

  3. 圆：元素中没有定义深度。这是一个特殊情况。

提供四种深度计算类型:

  • 实体 (默认值)

  • 毛坯

  • 手动 / 实体

  • 手动 / 毛坯

实体 (情况 1):

  • 盲孔：加工深度为孔深。

  • 圆：由于圆没有深度，需要在深度字段（值 A）中输入值。这与手动/实体选项的行为相同。深度根据圆的 Z 定位定义。

毛坯 (情况 2):

加工穿透材料。

手动 / 实体 (情况 3):

必须在深度字段（值 A）中手动输入一个值。

深度根据实体（孔或圆）的 Z 定位定义。

手动 / 毛坯 (情况 4):

必须在深度字段（值 B）中手动输入一个值。

深度根据毛坯值定义。由于定义了预钻操作，深度从 预钻孔的底部 .

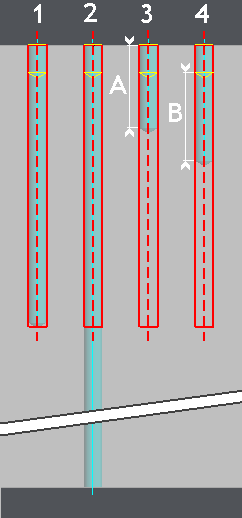

盲孔

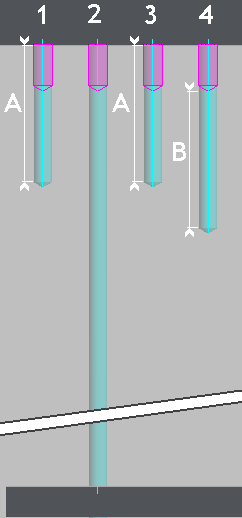

圆
