循环 : 面铣挖槽, 面铣粗加工
|
|
定义
|
自动角度 可根据外形获得最佳的扫描角度。 |
|
有两种 方式 来定义角度：
a. 自动选择
b. 手动选择
a. 自动选择
此循环的一个主要优点是可以在同一循环中设置两种不同的方向。
为此，请设置 自动角度 为 是。
|

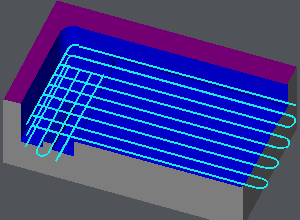

由 最高效的角度 GO2cam 计算得出。在下面的示例中，可以看到设置了两个方向。 |
|
b. 手动选择
首先，设置 自动角度 为 否, 然后，提供两个选项：
-
通过输入一个 角度值 手动,
-
通过 点击两个点 .
数值
输入字段中的值，它相对于 X 轴以逆时针方向给出。
示例：
|

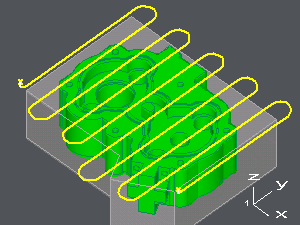

输入 0 以获得水平刀路： |

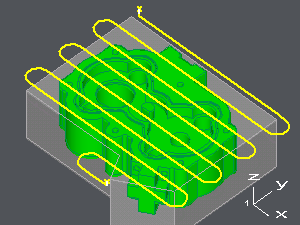

输入 90 以获得垂直刀路： |
|
|
手动
a. 左键单击 :sweep_angle:
b. 左键单击 两个点 这决定了加工方向。
所选点可以是点、端点、元素交点或实体零件的角点。
|

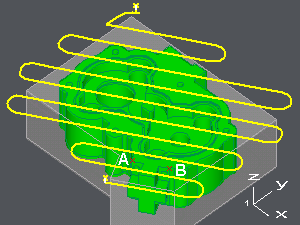

在示例中，所选点是 一个 和 B 在实体上。 |
|
摘要
|
自动角度= 是 |
自动角度= 否 , 角度= 0° |
角度 由 两个点 |
|
|
|
|
|
