The workflow can be launched directly using the GO button , for a part designed in GO2cam. This is applicable only for solid design in milling and wire-cut EDM, but can be either wireframe or solid for turning modules.

Một dải băng đơn giản hóa được cung cấp để tạo vật liệu thô và phân tích tính năng của chi tiết. Đối với phay, các bước để định vị gốc và mâm cặp cũng được cung cấp.

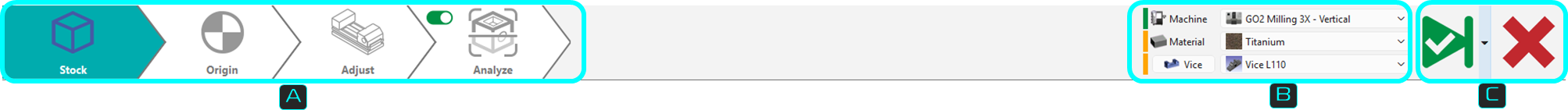

Dải băng được chia tương tự thành ba vùng, như hình dưới đây.

Dải băng động: Hướng dẫn qua tất cả các bước cần thiết sau thiết kế, từ tạo vật liệu thô, định vị gốc, điều chỉnh mâm cặp/kẹp và áp dụng các phép toán gia công.

Môi trường: Vùng này xác định sự kết hợp của máy, vật liệu, kẹp và phân tích màu sắc dựa trên mô-đun hiện tại được người dùng mở. Bạn có thể truy cập và sửa đổi nó bất cứ lúc nào trong các bước quy trình công việc.

Kiểm soát xác thực:

Xác thực bước hiện tại và chuyển sang bước tiếp theo. Xác thực bước cuối cùng hoàn thành trình hướng dẫn quy trình công việc và hoàn tất tính toán quỹ đạo dao.

Điều tương tự đạt được khi xác thực (tích xanh) thông qua hộp thoại cho mỗi bước.

Có sẵn dưới dạng thả xuống từ nút xác thực chính. Nó cho phép xác thực tự động các giá trị mặc định (cài đặt đặt trước đã lưu từ hoạt động quy trình công việc trước đó), nhanh chóng đi qua các bước và tính toán quỹ đạo dao gia công.

Nút này dừng và thoát khỏi trình hướng dẫn quy trình công việc tại bất kỳ điểm nào trong các bước quy trình công việc. Tất cả các thiết lập trước đó được thực hiện trong trình hướng dẫn đều được lưu.

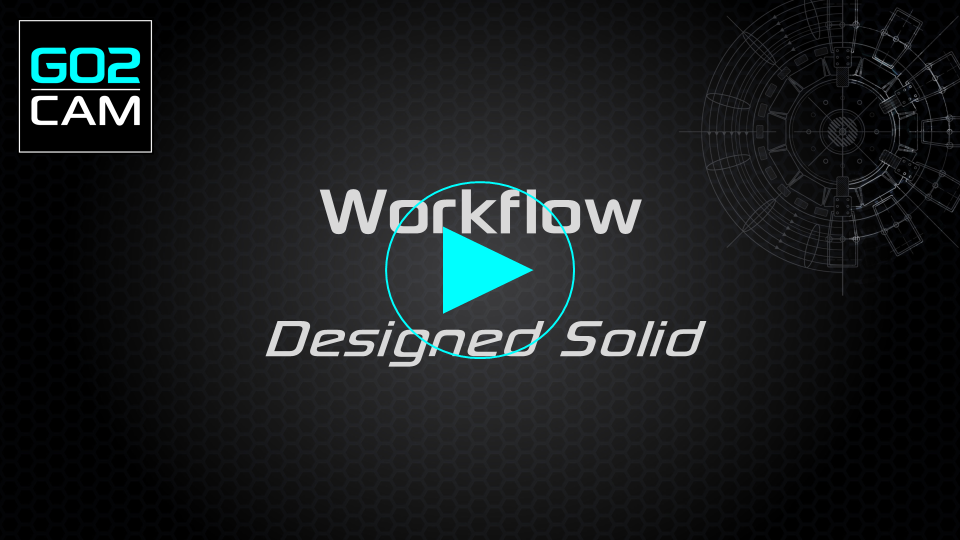

Xem video trình bày việc sử dụng quy trình công việc cho một chi tiết được thiết kế. Ví dụ này ở mô-đun máy phay và có thể lặp lại cho tiện và cắt dây EDM.

Đây thường là thiết lập đầu tiên được thực hiện, mặc dù nó có thể được sửa đổi/cập nhật bất cứ lúc nào trong quy trình công việc.

Phần này cho phép thiết lập máy và xác định vật liệu cho vật liệu thô. Nó cung cấp trải nghiệm quy trình công việc hoàn chỉnh với quy trình lập trình thông qua thiết lập chi tiết và máy, chỉ bằng dải băng này.

Danh sách thả xuống cho máy và vật liệu dựa trên cơ sở dữ liệu người dùng và khả năng tương thích.

Hộp kiểm Phân tích màu sắc , trong cắt dây EDM, kích hoạt nhận dạng các bề mặt màu trên khối và áp dụng các chiến lược dựa trên màu sắc.

Mã màu được liên kết ở bên trái mỗi danh mục. Biểu diễn của mã màu như sau:

ĐỎ: Nothing is set or defined for the category

VÀNG: Automatic preset based on previous settings. Data from the previous operation is saved

XANH LÁ: Manual selection has been done.

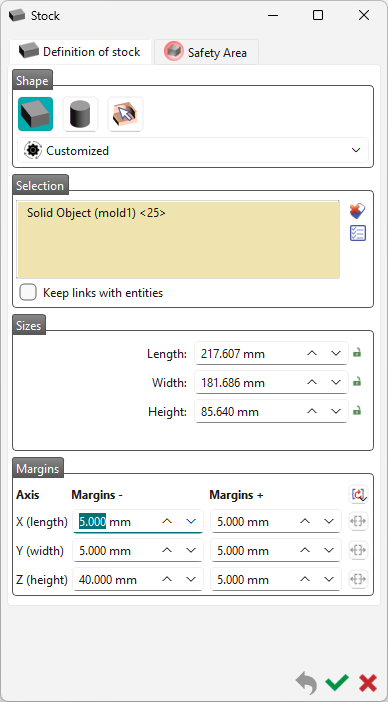

Bước tiếp theo cho phép tạo/sửa đổi hình dạng, kích thước và vị trí của vật liệu thô.

Vật liệu thô mặc định được tạo là hình khối, nhưng bạn có thể chọn hình trụ hoặc khối cụ thể.

Theo mặc định, vật liệu thô là hộp giới hạn của khối với thêm 5 mm ở 6 hướng X+, X-, Y+, Y-, Z+, Z-.

Bạn có thể sửa đổi giá trị 5 mm này, trong Lề .

Đối với quy trình công việc, các giá trị mặc định là các giá trị đặt trước trong hoạt động quy trình công việc trước đó.

Để biết thông tin chi tiết về việc tạo vật liệu thô, nhấp vào liên kết tại đây .

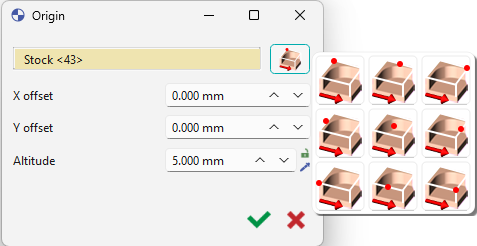

Có 2 khả năng để định vị gốc:

1. Bạn có thể đặt gốc theo 9 vị trí được xác định trước trên chi tiết bằng cách nhấp vào nút.

2. Nhấp vào bất kỳ cạnh cực đoan trên khối hoặc nhấp vào một mặt để lấy trọng tâm của nó. Điều này sẽ đặt gốc thủ công tại điểm đó. Bạn cũng có thể nhấp vào vật liệu thô.

Sau khi chọn điểm, bạn có thể di chuyển nó trên trục Z bằng cách xác định Độ cao. Theo mặc định, gốc được đặt ở Z tối đa của chi tiết.

Độ lệch trên trục X (DX) hoặc trục Y (DY) cũng có thể được đặt theo điểm tham chiếu.

Để biết thêm thông tin về việc tạo gốc chương trình, nhấp vào liên kết tại đây.

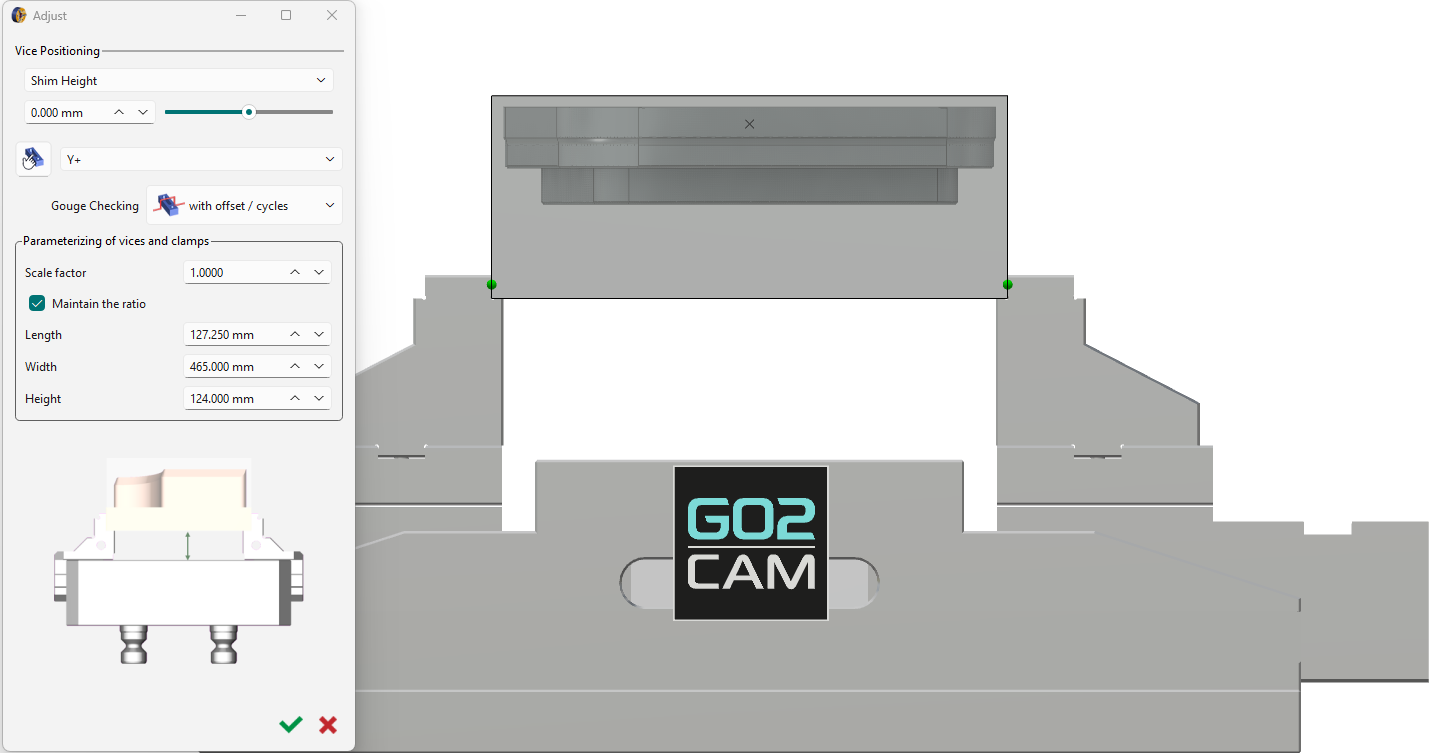

Nếu một kẹp được xác định, bước này sẽ tự động điều chỉnh vật liệu thô một cách tối ưu vào đó.

Điều này giảm bớt mọi nhu cầu điều chỉnh lại nhưng hộp thoại vẫn được cung cấp cho bất kỳ cài đặt thủ công nào.

Thông tin chi tiết về cài đặt điều chỉnh có thể được tìm thấy bằng cách nhấp vào liên kết tại đây .

Toggle the Analyze step off ( đỏ ) or on ( xanh lá ) to avoid or allow application of cycles computation.

Chủ yếu áp dụng cho việc xác thực tự động quy trình công việc.

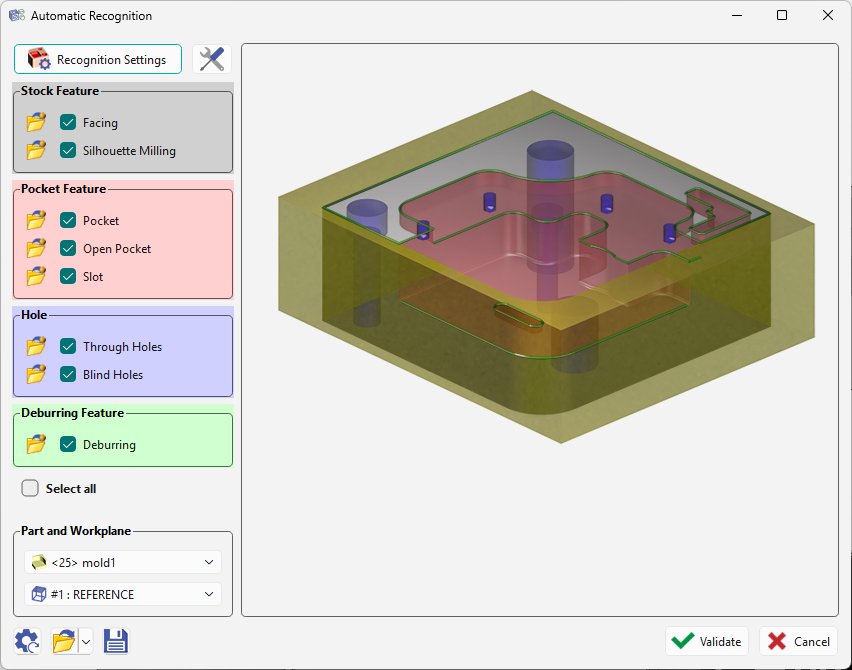

Bước này khởi chạy nhận dạng tự động các tính năng trên khối để áp dụng các chu kỳ gia công dựa trên danh sách hoạt động tính năng.

Đây là bước cuối cùng và khi xác thực, các chu kỳ gia công sẽ được tính toán tự động và chi tiết được gia công sẽ được trình bày.

Để biết chi tiết về các tính năng gia công chung, nhấp vào liên kết tại đây .
