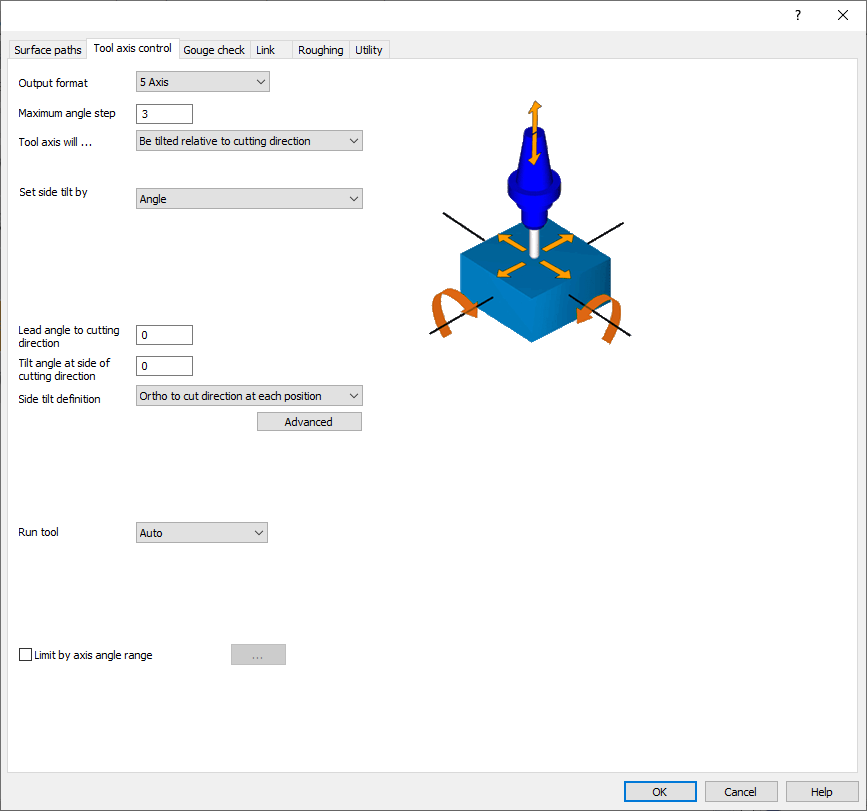

Tab này cung cấp các tham số và cài đặt để điều khiển độ nghiêng và kiểm soát dao đối với chi tiết, xung quanh các trục của nó để tránh va chạm.

Các tham số khác nhau được giới thiệu ngắn gọn bên dưới.

Định dạng đầu ra

Tham số này đặt định dạng đầu ra cho gia công 3, 4 hoặc 5 trục. Đầu ra cho gia công 5 trục sử dụng toàn bộ phạm vi nghiêng tự do. Độ tự do này bị giới hạn bởi 1 độ cho gia công 4 trục và 2 độ cho 3 trục. Đối với đầu ra 4 trục, phần của trục thứ 5 được chiếu ngược trở lại trục thứ 4 đã chọn. Đối với đầu ra 3 trục, phần của trục thứ 5 và thứ 4 được chiếu ngược trở lại hướng gia công 3 trục đã chọn. Tham số này ảnh hưởng đến hành vi của điểm tiếp xúc dao.

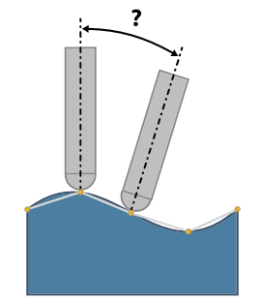

Bước góc tối đa

Tùy chọn này đặt thay đổi góc tối đa cho phép giữa hai vị trí quỹ đạo dao liên tiếp. Công cụ tính toán xuất dữ liệu quỹ đạo dao 5 trục chứa vị trí đầu dao và vectơ hướng của dao. Các vectơ hướng không được có thay đổi góc lớn hơn giá trị được chỉ định ở đây.

Trục dao sẽ…

Không nghiêng và giữ vuông góc với bề mặt

Nghiêng tương đối với hướng cắt

Nghiêng với góc

Trục dao sẽ nghiêng khỏi pháp tuyến bề mặt về phía trục nghiêng. Trục nghiêng có thể là trục X, Y và Z hoặc bất kỳ đường nào được tạo trong hình học.

Nghiêng với góc cố định vào trục

Trục dao sẽ nghiêng khỏi trục nghiêng về phía pháp tuyến bề mặt. Trục nghiêng có thể là trục X, Y và Z. hoặc bất kỳ đường nào được tạo trong hình học.

Quay quanh trục

Nghiêng qua điểm

Trục dao luôn hướng từ một điểm được tạo trong hình học đến điểm trên bề mặt.

Nghiêng qua đường cong

Nghiêng qua các đường thẳng

Trục dao sẽ được căn chỉnh với các đường nghiêng đã cho, các đường này phải được chọn làm hình học.

Nghiêng khỏi đường cong

Nghiêng khỏi điểm

Nghiêng tương đối với lớp gia công bánh guồng

Dao sẽ vuông góc với mặt đáy của bánh guồng. Độ nghiêng vào và ra có thể được điều chỉnh bằng góc dẫn vào/cạnh tổng thể và bổ sung bằng góc dẫn vào cục bộ ở cạnh dẫn, cạnh chia và cạnh sau.

Nghiêng tương đối với điểm tiếp xúc

Nghiêng với góc cố định vào pháp tuyến bề mặt

Chạy dao

Tham số này xác định điểm tiếp xúc của dao và các bề mặt ổ đĩa. Các tùy chọn bổ sung:

• Chế độ Tự động tự động. Hệ thống quyết định dao chạm vào bề mặt ở đâu. Nếu người dùng thay đổi hướng của dao, điểm tiếp xúc bề mặt vẫn giữ nguyên và điểm tiếp xúc trên dao di chuyển từ đầu dao đến bán kính của dao, vẫn duy trì sự tiếp tuyến giữa dao và bề mặt.

• Khi tham số này được đặt thành 'Tâm', đầu dao chạm vào điểm tiếp xúc bề mặt. Nếu hướng trục dao bị thay đổi do các tùy chọn nghiêng, dao sẽ nghiêng quanh điểm đầu này. Trong những trường hợp như vậy, dao và bề mặt không còn tiếp tuyến và dao sẽ ăn mòn bề mặt. Để tránh điều này, bạn phải bật kiểm tra ăn mòn và đặt chiến lược kiểm tra ăn mòn đầu tiên để rút dao khỏi các bề mặt ổ đĩa.

• Tùy chọn 'Trước' tương tự như 'Tâm' và buộc phần trước của dao chạm vào bề mặt. Mọi thay đổi đối với hướng dao đều được thực hiện quanh điểm trục này và nó gây ra ăn mòn cho các bề mặt ổ đĩa. Do đó, bạn phải đặt kiểm soát ăn mòn khi làm việc với tùy chọn này.

• Khi tham số này được đặt thành 'Bán kính', sự tiếp tuyến được duy trì tương tự như tùy chọn 'Tự động'. Sự khác biệt là đối với dao mũi tròn, đầu dao được sử dụng làm điểm chạm trên các bề mặt ổ đĩa.

Giới hạn theo góc trục

• Công tắc này được đặt thành đúng để giới hạn dao giữa hai góc bắt đầu từ vectơ pháp tuyến lát cắt quỹ đạo dao. Nói cách khác, hãy tưởng tượng 2 hình nón có góc mở khác nhau w1 và w2. Hướng trục dao được buộc phải nằm giữa 2 hình nón này. Định hướng của hình nón phụ thuộc vào cài đặt trục hình nón. Bạn có thể đặt định hướng theo hướng x, y và z cũng như theo hướng do người dùng xác định.

• Nếu quỹ đạo dao của bạn liên quan đến một đường cong dẫn như cắt dọc theo đường cong bạn có thể đặt trục hình nón thành động bằng cách sử dụng đường cong dẫn . Sau đó, bạn có thể giới hạn trục dao dọc theo đường cong này và quỹ đạo dao của nó.
