Tùy chọn này được sử dụng trong nhiều chu kỳ gia công, với các mục đích và hành vi khác nhau.
Vui lòng sử dụng cây ở phía bên phải màn hình.
Cycle: Tinh rãnh / Tinh Ø/Mặt đầu
Định nghĩa cho Tinh rãnh
Trong trường hợp Tinh hai mặt, tùy chọn này cho phép xác định bước qua giữa 2 đường cắt tinh .
Quy tắc
-
Sự chồng lấp chỉ xảy ra nếu rãnh có đáy phẳng .
-
Nếu không có đủ không gian để tôn trọng giá trị, bước qua sẽ được thực hiện với giá trị nhỏ hơn .
Vui lòng kiểm tra các ví dụ bên dưới: chúng tôi xác định bước qua là 3mm .
|
1. Rãnh có đáy phẳng với chiều rộng 6 mm . |
Mặt đầu tiên của gia công tinh |
Mặt thứ hai của gia công tinh: 3 mm bước qua được tôn trọng . |
|
|
|
|
2. Rãnh có đáy phẳng với chiều rộng 1 mm . |
Mặt đầu tiên của gia công tinh |
Mặt thứ hai của gia công tinh: bước qua 3 mm không thể được tôn trọng, nhưng bước qua được thực hiện dù sao (0.5 mm) |
|
|
|
|
3. Rãnh không có đáy phẳng |
Mặt đầu tiên của gia công tinh |
Mặt thứ hai của gia công tinh: bước qua không thể thực hiện hoàn toàn. |
|
|
|
Định nghĩa cho Tinh Ø/Mặt đầu
Bước qua là độ dài vượt quá giữa 2 phần tử liên tiếp cần gia công.
Tùy chọn này liên quan chặt chẽ đến tham số Rút, cho phép rút ngắn các đường cắt chính, theo chế độ gia công đã chọn.
Dưới đây là một số ví dụ với cấu hình: Mặt đầu rồi đến Đường kính (trong Ưu tiên tinh) .
Đường chạy dao màu vàng được thực hiện trước, sau đó dao được rút và cuối cùng đường chạy dao màu xanh lá cây được thực hiện.
|

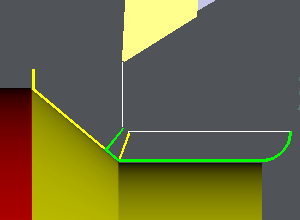

Bước qua = 1 mm Rút = 0 mm Đường chạy dao 'xanh lá cây' chồng lên đường chạy dao màu vàng với giá trị bước qua đã xác định. |
|
|

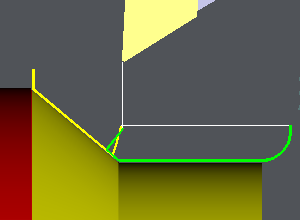

Bước qua = 1 mm Rút = 0.5 mm Đường chạy dao màu vàng ngắn hơn 0.5 mm để lại một ít vật liệu ở góc. Đường chạy dao màu xanh lá cây hoàn thiện hình dạng bằng cách chồng lên đường chạy dao màu vàng. |
|
|

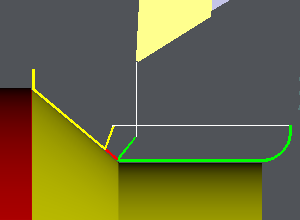

Bước qua = 0 mm Rút = 1 mm Trong trường hợp này, hình dạng không được hoàn thiện đúng cách! |
|
