Chu kỳ: Thô, Thô cân bằng

Định nghĩa

Lệnh này quản lý việc rút dao sau mỗi đường cắt.

Menu thả xuống đề xuất:

  • Biên dạng: dao di chuyển lên theo cạnh bên sau mỗi đường cắt (với tốc độ bón gia công).

  • Rút: dao rút ra ở góc 45° sau mỗi đường cắt (với tốc độ nhanh). Không thể thực hiện với quỹ đạo dao CHI TIẾT.

  • Kết hợp: Các tùy chọn biên dạng và trực tiếp được kết hợp theo dao được sử dụng. Góc được tính đến là lưỡi cắt của dao (góc kappa) + khoảng trống góc trước được xác định trong tùy chọn chu kỳ. Mục đích là bảo vệ cạnh mảnh cắt.

  • Biên dạng và rút: dao di chuyển lên theo cạnh bên sau mỗi đường cắt và rút ra ở góc 45 độ. Không thể thực hiện với quỹ đạo dao CHI TIẾT.

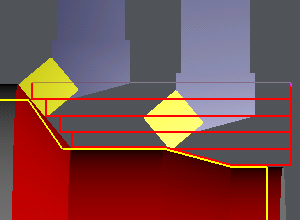

Trong ví dụ này, góc dao là 50°, khoảng trống góc trước là 2°.

Tùy chọn Kết hợp được chọn: đường dốc đầu tiên có thể được thực hiện, đường dốc thứ hai có góc 55° không thể được theo dõi bởi dao, các lần rút trực tiếp được thực hiện.
