Điều khiển NC bao gồm một menu duy nhất, hiển thị tất cả các cửa sổ và lệnh cần thiết trong một lần xem.

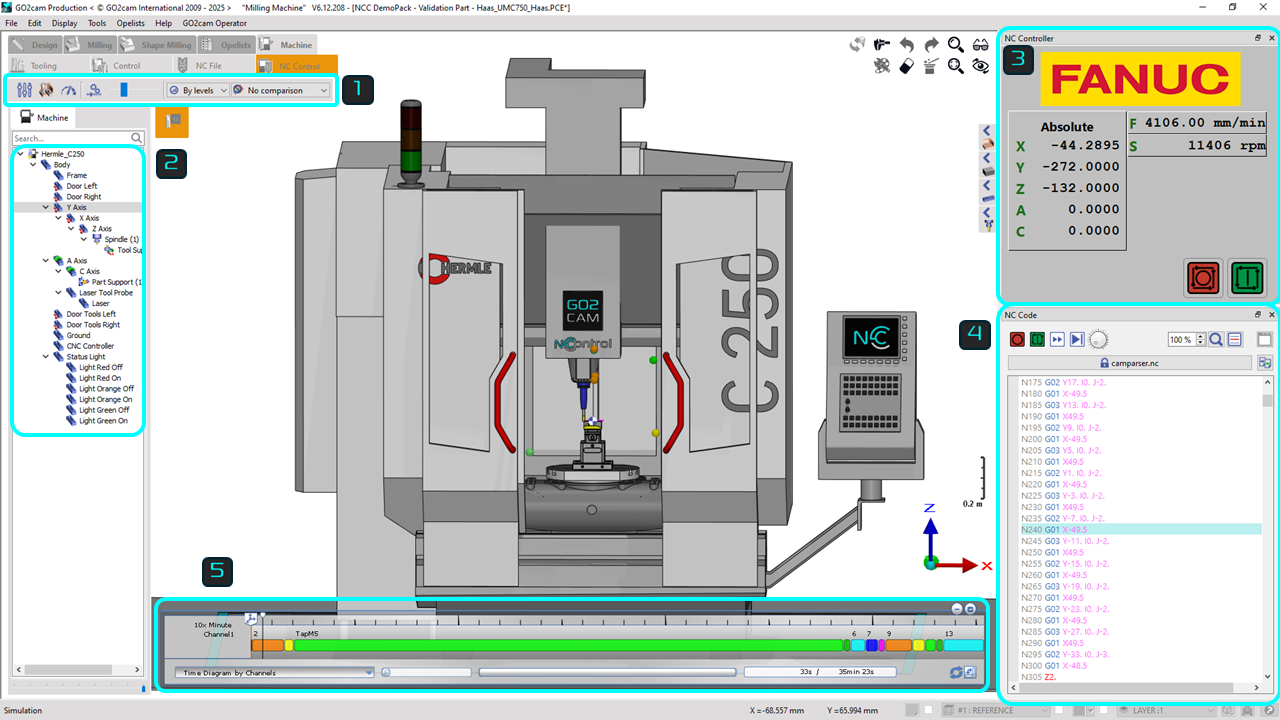

Hãy mô tả Giao diện người dùng:


Thanh công cụ NCc: Kiểm soát hình ảnh và tốc độ mô phỏng


Cây chuyển động NCc: Hiển thị tất cả các bộ phận của máy. Cây này có thể được sử dụng để ẩn hoặc hiện các bộ phận, và nó cũng cho phép làm cho các bộ phận trở nên trong suốt để tăng cường độ rõ nét của mô phỏng.


Bộ điều khiển NCc : Hiển thị loại bộ điều khiển đã được tải, với định vị tuyệt đối, cùng với tốc độ bón và tốc độ trục chính.

User interface.png

Mã NCc : Một công cụ được thiết kế để xác thực G-code và bao gồm camparser để chỉnh sửa. Nó có chức năng tìm kiếm tích hợp, nút chu kỳ bắt đầu/dừng, tiếp theo và cũng cho phép bạn kiểm soát tốc độ mô phỏng.

Camparser cần được mở khóa để cho phép thao tác mã NC.

Ncc Code editor.png


Biểu đồ Gantt NCc: Nó cung cấp một cái nhìn tổng quan rõ ràng về tiến trình mô phỏng.

Chỉ dựa trên dao, vì đây là dữ liệu duy nhất có sẵn từ tệp NC.
