Giới thiệu

Lệnh Nhập cho phép đọc các tệp CAD và tải chúng vào GO2cam. Tất cả các loại tệp đều được đọc, 2D và 3D, nhưng không có xử lý nào được áp dụng trong giai đoạn nhập này.

Tệp 2D


Quy trình nhập DXF

  • Quy trình ba bước : Nhập, định vị và lọc tệp DXF một cách liền mạch bằng quy trình có cấu trúc và hướng dẫn mới.

  • Định vị gốc : Đặt hình học của bạn bằng cách nhập tọa độ chính xác hoặc bằng cách chọn một điểm gốc chỉ bằng một cú nhấp chuột.

  • Lọc : Bật/tắt các lớp, màu sắc cụ thể và hơn thế nữa trong bước lọc để cô lập hình học cần thiết và dọn dẹp không gian làm việc.

workflow dxf_play.png

Khi bạn nhập một tệp 2D, một hộp thoại sẽ mở ra với nhiều tùy chọn.

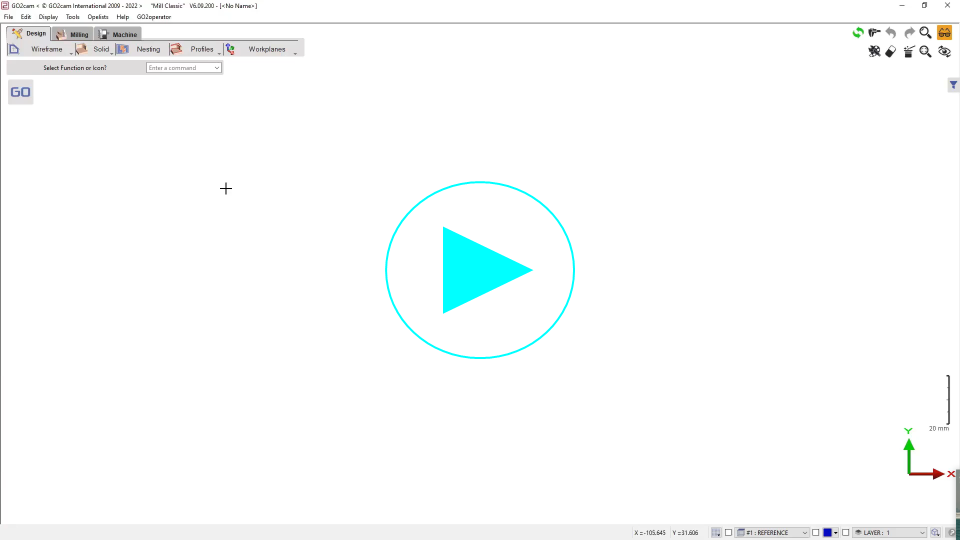

Video tại đây mô tả các tùy chọn khác nhau có sẵn:

Import DXF File.png

Khi bạn xác nhận, tệp sẽ được đọc và hình học sẽ được định vị trong GO2cam như nó đã được định nghĩa ban đầu trong hệ thống CAD. Tệp chứa mọi phần tử bao gồm cả những phần tử không hữu ích cho việc gia công.

Nhiều lệnh cho phép định vị và làm sạch hình học khung dây.

The process for a 2D file import and the use of those commands is presented here: Quy trình nhập 2D

Nhập Dxf/Dwg : Báo cáo nhật ký của chúng tôi nêu bật số lượng vòng tròn có tâm duy nhất.

Ví dụ, nếu một tệp bao gồm 20 vòng tròn, nhưng chỉ có 14 tâm khác nhau, điều đó cho thấy có 14 lỗ khác nhau trong chi tiết.

Tệp 3D

Khi bạn nhập một tệp 3D, một hộp thoại sẽ mở ra với nhiều tùy chọn.

  • Sửa chữa khối sau khi nhập : cho phép sửa chữa các gián đoạn có thể có trong khối. Việc sửa chữa này được xử lý bởi chính Giao diện CAD, nó khác với các lệnh sửa chữa khác mà GO2cam cung cấp.

  • Hiển thị kết quả : một trang thông tin với kết quả nhập sẽ được mở

  • Xử lý các tính năng lỗ : cho phép đọc các tính năng lỗ được định nghĩa trong CAD; có sẵn cho SolidWorks và Spaceclaim

  • Nhập khung dây : khả năng đọc các phần tử hình học 2D có thể có trong tệp 3D.

  • PMI : nhập dữ liệu phi hình học; nhấp vào đây for more details.

Nhập một X_T tệp được thực hiện mà không có bất kỳ tùy chọn nào, không có hộp thoại nào được mở.

Khi bạn xác nhận, tệp sẽ được đọc và hình học khối sẽ được định vị trong GO2cam như nó đã được định nghĩa ban đầu trong hệ thống CAD.

Many commands enable to position or repair the solid(s) if necessary. The process for a 3D file import and the use of those commands is presented here: Quy trình nhập 3D

Quy trình đặc biệt cho chi tiết tiện

Điều đặc biệt với chi tiết tiện hoặc chi tiết phay-tiện là việc định vị chi tiết theo Mặt phẳng làm việc ZX . Một chủ đề khác là hình học 2D là cần thiết để lập trình các phép toán tiện, trong khi khối là cần thiết cho việc phay.

Các quy tắc cần tuân theo là:

  • Trục quay phải là trục Z,

  • Hình học 2D cho tiện phải nằm trong Mặt phẳng quay,

  • Khối phải nằm trong Mặt phẳng tham chiếu.

Quy trình:

1. Nhập chi tiết

Hầu hết các mô hình khối được nhập đều được định vị theo mặt phẳng làm việc XY.

Chúng ta cần di chuyển chi tiết để trục quay tương ứng với trục Z của mặt phẳng tham chiếu.

2. Định vị theo hướng ZX, vẫn trong Mặt phẳng tham chiếu

Đi tới menu Nhập Sửa chữa .

Chọn lệnh Định vị chi tiết , khối được chọn tự động.

Nhấp vào một mặt (màu hồng trong ví dụ), khối sẽ tự động định vị lại và vẫn nằm trong mặt phẳng tham chiếu.

3. Tạo hình học tiện

Đầu tiên, thay đổi mặt phẳng hiện tại và chọn Xoay tròn .

Đi tới menu Khối / Khung dây

Chọn lệnh Bóng và chọn tùy chọn Xoay tròn làm chế độ tính toán:

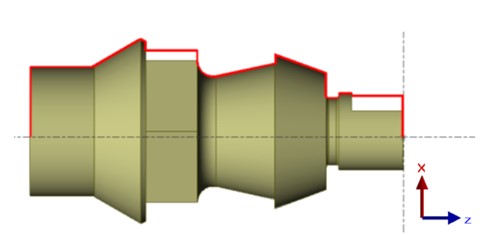

Nhấp vào Xác nhận, hình học 2D được tạo trong Mặt phẳng quay, cho các phép toán tiện.
