Trình bày
|
Khi bạn nhập một tệp từ hệ thống CAD, một số vấn đề trong mô hình khối có thể xảy ra.
|
-

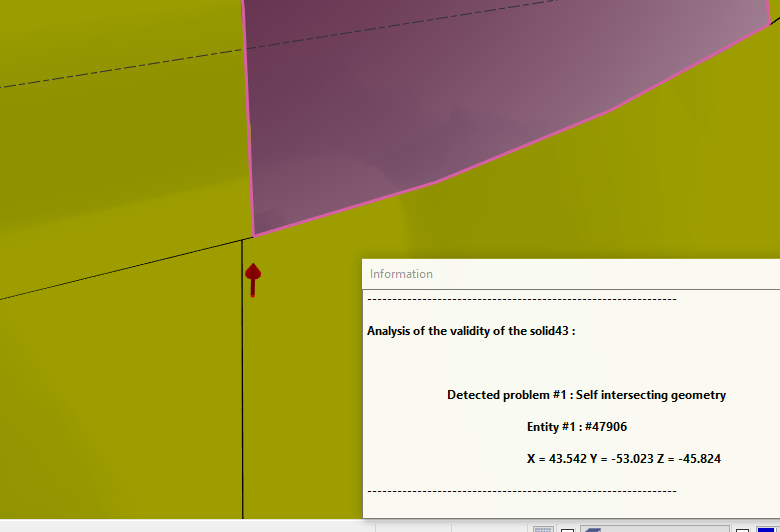

Hành động đầu tiên là kiểm tra tính hợp lệ của khối với chức năng cùng tên. Nếu khối chính xác, bạn có thể chuyển sang hành động tiếp theo, đó là định vị chi tiết.
-
Nếu có thông báo lỗi về mô hình khối, bốn chức năng khác nhau sẵn sàng để sửa chữa mô hình khối. Lời khuyên chính của chúng tôi là thử nghiệm và sử dụng các chức năng lần lượt.
Đơn giản hóa khối
|
|
Định nghĩa: tự động đơn giản hóa mô hình, chuyển đổi các bề mặt B-spline thành dạng phân tích. Chức năng này phải được sử dụng đặc biệt trong trường hợp tính toán sai các hình trụ và bo tròn. Chỉ cần xác định giá trị dung sai và nhấp vào khối để đơn giản hóa. |
Sửa chữa và đơn giản hóa
|
|
Định nghĩa: cố gắng sửa chữa hình học của mô hình và xây dựng lại khối. Chỉ cần xác định giá trị dung sai và nhấp vào khối để sửa chữa. |
Làm sạch hình học và tôpô
|
Định nghĩa: sửa chữa tôpô của mô hình khối. Chỉ cần xác định giá trị dung sai và nhấp vào khối để làm sạch. |
|
Đảo hướng mặt
|
Định nghĩa: theo bản chất, tất cả các mặt của khối đều có một hướng nhất định. Trong một số trường hợp hiếm hoi, hướng này không chính xác sau khi nhập từ phần mềm CAD bên ngoài. Thông thường, điều này xảy ra với toàn bộ các mặt của một khối. Nó là Lệnh cho phép đảo hướng của tất cả các mặt của một khối, chỉ bằng một cú nhấp chuột vào nó. |
