Việc lựa chọn hình học để lập trình các phép toán là một chủ đề phức tạp.
Hầu hết các menu gia công đều có phương pháp và đặc điểm riêng. Nó cũng phụ thuộc vào loại hình học, khung dây hoặc khối.
Nhiều thông tin có thể tìm thấy ở đây:
Hướng của biên dạng và quỹ đạo dao
Nói chung:
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Đối với tiện, mặt phẳng G18 (mặt phẳng Y+) là cài đặt mặc định. Tại đây, quỹ đạo dao được xác định bởi các trục X và Z. Nói một cách đơn giản, dao di chuyển dọc theo chiều dài (X) và độ sâu (Z) của vật liệu.
Hướng của biên dạng được chọn xác định vị trí của quỹ đạo dao (Phải/Trái). Xem ví dụ trên chi tiết phay bên dưới:

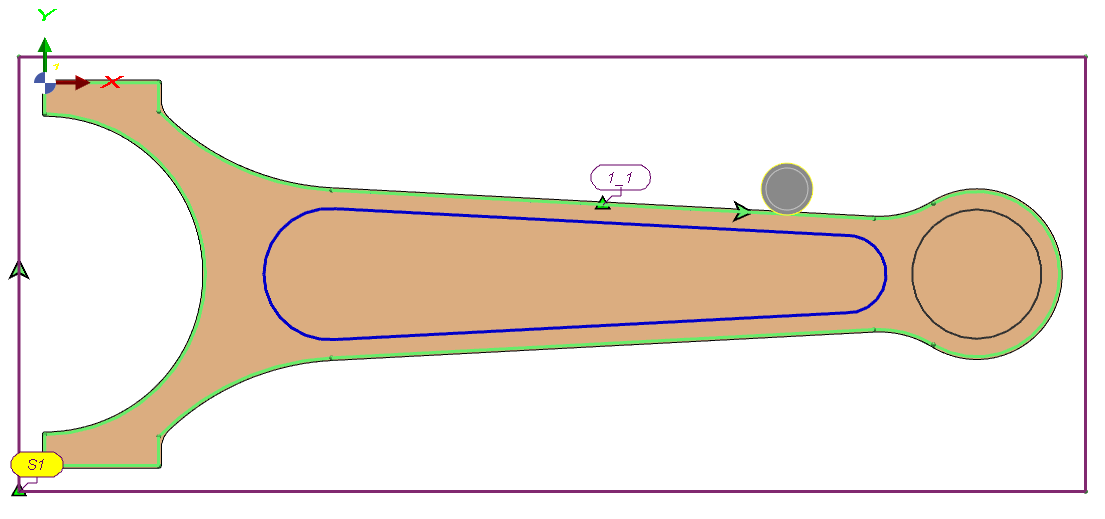

Dao nằm bên trái biên dạng (theo chiều kim đồng hồ) đối với hốc hở
|

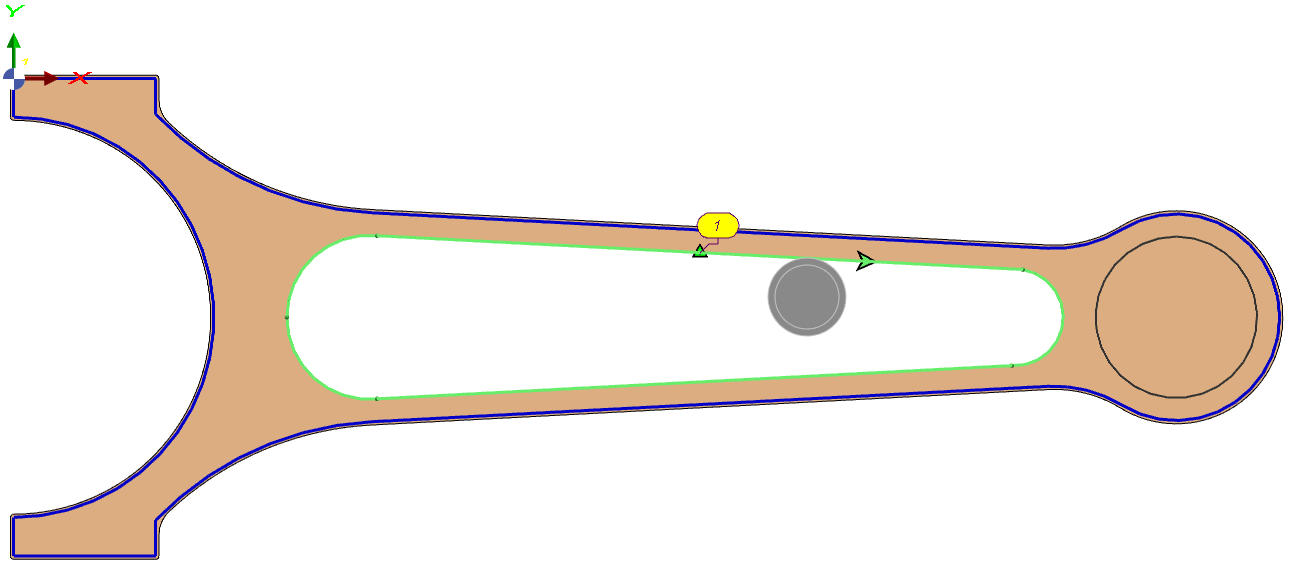

Dao nằm bên phải biên dạng (theo chiều kim đồng hồ) đối với hốc bên trong
|
Lựa chọn các mặt bị ẩn
|
Sử dụng lựa chọn mặt ẩn để chọn hình học không nhìn thấy trực tiếp trong chế độ xem hiện tại. Điều này áp dụng cho bất kỳ bề mặt nào bị che khuất (ví dụ: mặt đối xứng, bị che khuất hoặc hướng ra sau). Quy trình: Giữ Shift và nhấp vào mặt mong muốn. Danh sách ngữ cảnh hiển thị các mặt dưới con trỏ theo thứ tự ưu tiên; di chuột để xem trước đường viền. Chọn mặt chính xác để đưa vào lựa chọn gia công — không cần xoay chế độ xem. Quy trình lựa chọn này cũng áp dụng trong môi trường thiết kế. |
|
