When planning 5-axis machining cycles, selecting the appropriate surfaces is essential. During the geometry selection process, the chosen faces—referred to as Drive surfaces—are the specific areas where machining takes place. However, this process can become cumbersome, particularly when dealing with multiple surfaces that have varying curvatures.
GO2cam cung cấp nhiều chế độ lựa chọn mặt phẳng để hỗ trợ quá trình này.
|
||
|

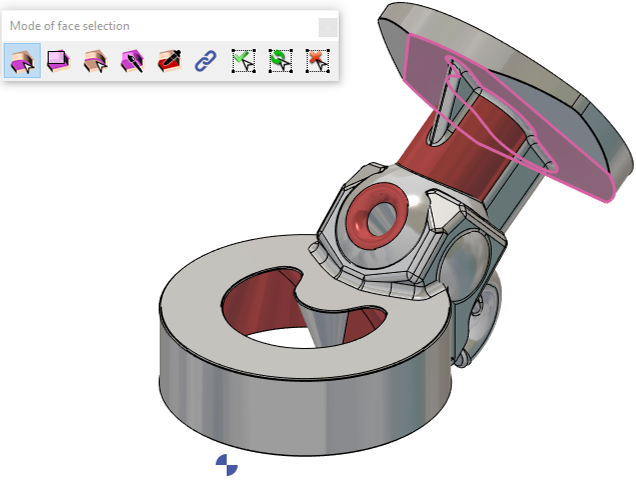

Chọn bằng cách nhấp Nhấp vào bề mặt để chọn nó. Để chọn nhiều, nhấp vào từng bề mặt riêng lẻ. |
|
|

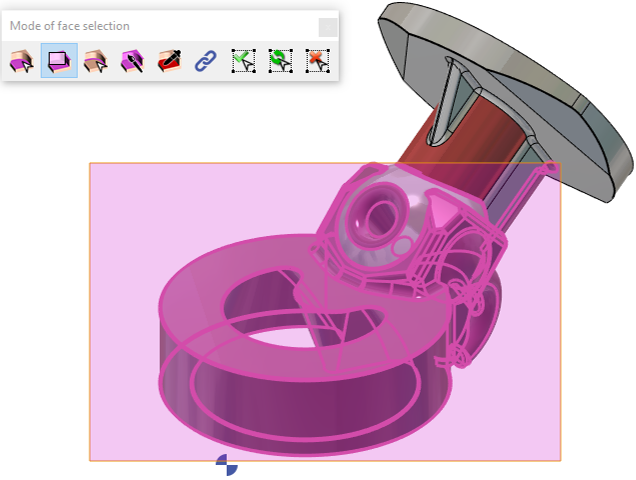

Chọn bằng cửa sổ Nhấp và kéo chuột để tạo cửa sổ lựa chọn hình chữ nhật. Tất cả các bề mặt hoàn chỉnh trong cửa sổ sẽ được chọn. |
|
|

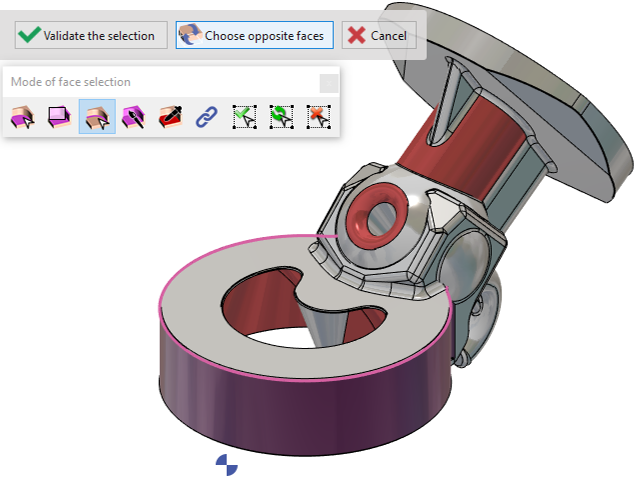

Chọn theo đường dẫn cạnh Nhấp vào các biên dạng cạnh của khối để chọn các bề mặt gắn liền với các cạnh này. |
|
|

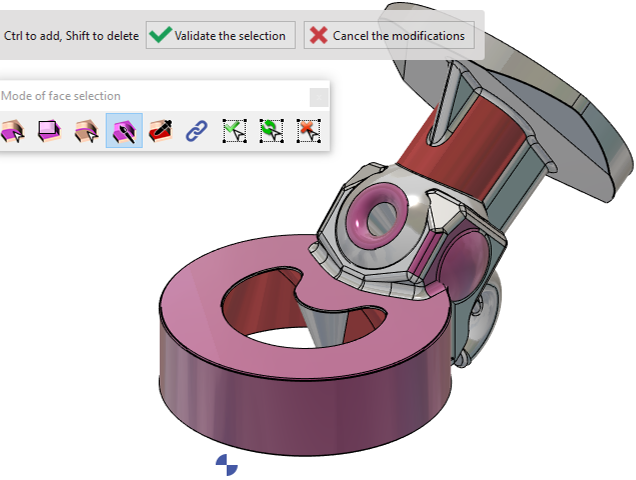

Chọn bằng cọ vẽ Giữ CTRL và di con trỏ chuột qua các bề mặt để tự động chọn chúng. Giữ SHIFT và di chuột để xóa lựa chọn. Điều này rất hữu ích để nhanh chóng chọn nhiều bề mặt. |
|
|
Chọn theo màu Nếu chi tiết khối có nhiều màu mặt, nhấp vào một mặt có màu cụ thể và tất cả các mặt có cùng màu sẽ được chọn. |
|
|

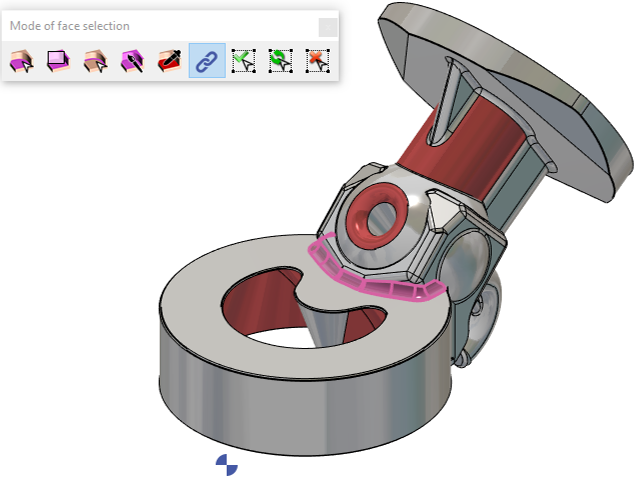

Chọn bằng cách xích Nhấp vào một bề mặt và GO2cam sẽ cố gắng liên kết các mặt liền kề liên quan và chọn chúng như một nhóm. Ví dụ, điều này hữu ích để chọn các bo tròn có bán kính thay đổi. Chỉ cần nhấp vào một trong các mặt cong và GO2cam sẽ nhận dạng các đường cong liên quan. |
|
|

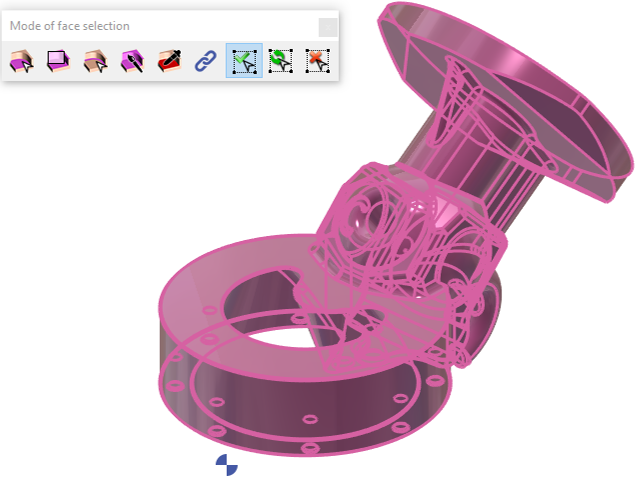

Chọn tất cả Nhấp vào bất kỳ bề mặt nào để chọn tất cả các mặt của chi tiết. |
|
|

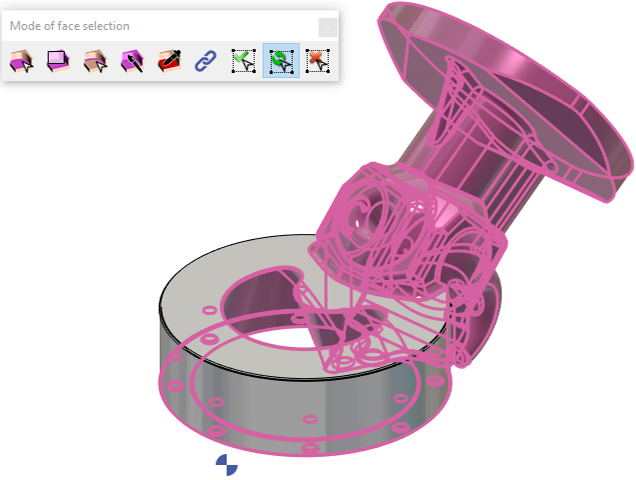

Đảo ngược lựa chọn Nhấp vào chi tiết để đảo ngược; các mặt không được chọn sẽ được chọn và các mặt đã chọn sẽ không được chọn. |
|
|
Hủy lựa chọn Nhấp vào chi tiết để bỏ chọn tất cả các mặt. |
|
|
Quá trình lựa chọn cho Chuyên gia 5X không kết thúc ở đây. Như đã đề cập trước đó, bước lựa chọn hình học chỉ dành cho nhận dạng bề mặt dẫn hướng. Do sự phức tạp và tính toán dựa trên bề mặt của mô-đun này, cần phải xác định các bề mặt khác để kiểm tra nhằm tránh va chạm. Ngoài ra, đối với một số đường dẫn Bề mặt được chọn, cần xác định các mặt tham chiếu. Do đó, quá trình lựa chọn cũng là một khía cạnh quan trọng trong việc xác định chiến lược của chu kỳ. Điều này được khám phá thêm trong các trang Tổng quát 5 trục. |
|
Lựa chọn đa tuyến
|
Mới Lựa chọn đa tuyến chế độ giới thiệu một cách trực quan hơn để quản lý hình học trong phay đa trục Chế độ Lựa chọn đa tuyến mới cho phép chọn các mặt bằng cách vẽ một đa tuyến tùy chỉnh trực tiếp trong vùng đồ họa. Xem trước làm nổi bật các mặt bên trong hoặc giao với đa tuyến, trong khi các công cụ chỉnh sửa cho phép điều chỉnh các điểm động để kiểm soát lựa chọn chính xác. |
|
