Thanh dọc này cho phép truy cập nhanh các tùy chọn hiển thị cho các phần tử trong khu vực làm việc:

• On the top is the Ẩn/hiện chi tiết [1] và hộp thoại bộ lọc [2] , which enables to hide geometric elements by type, by color, by layer, etc.

• Dưới đây là các tab hiển thị cho các phần tử được coi là 'chính', cụ thể là khối [3] , và vật liệu thô [4] , the symbols (vices, clamps…) [5] , and the tools [6] . Those buttons enable to hide/display those elements and to manage their transparency with a single click.

Bạn có thể xem video về cách sử dụng Bộ lọc ở cuối trang: Nhấp vào đây

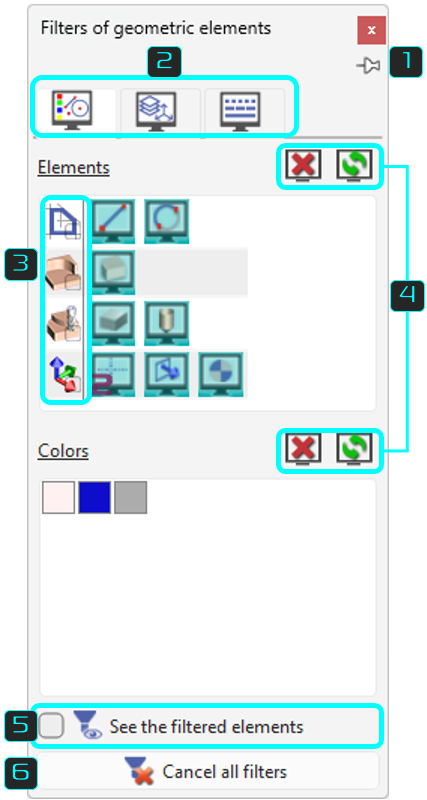

Ghim bộ lọc để nó hiển thị trên màn hình.

3 tab hình học chính

• Phần tử & Màu sắc : ẩn các phần tử hoặc một màu cụ thể (ví dụ: tất cả các phần tử màu xanh lam).

• Lớp & Mặt phẳng : ẩn các phần tử thuộc các lớp hoặc mặt phẳng đã chọn.

• Đường kẻ (Loại & Độ dày) : ẩn các phần tử theo loại đường kẻ hoặc độ dày.

Lọc theo họ phần tử

• 2D

• 3D

• Gia công

• Mặt phẳng gia công

Hủy : đặt lại tất cả bộ lọc cho loại bộ lọc hiện tại.
Đảo bộ lọc : đảo ngược hiển thị của các phần tử đã được lọc.
Ví dụ: lọc theo màu xanh lam, sau đó đảo ngược để chỉ hiển thị các phần tử màu xanh lam.

Chỉ hiển thị các đã lọc phần tử:
Nếu được chọn, các phần tử bị lọc vẫn hiển thị nhưng không hoạt động (không thể chọn).

Hủy tất cả bộ lọc :
Đặt lại tất cả bộ lọc được đặt trong hộp thoại và cũng hủy tất cả Ẩn hành động (từ menu Chỉnh sửa và các menu ngữ cảnh).

Bạn có thể xem video minh họa khả năng: Xóa tất cả Bộ lọc.

Mỗi loại phần tử có biểu tượng riêng. Các phần tử đang hoạt động có biểu tượng màu và được nhấn (màu xanh lam). Để lọc một loại phần tử, ví dụ như kích thước, hãy nhấp vào biểu tượng và nó sẽ chuyển sang màu xám.

Nếu một 'họ' là bỏ chọn : tất cả các phần tử đều hiển thị.

Nếu một 'họ' là đã chọn : tất cả các phần tử đều ẩn.

Một gạch nối được hiển thị Nếu các phần tử của một họ là hoặc bị ẩn hoặc được chọn.

Đối với Wire-cut EDM:

Trong Hộp thoại Bộ lọc, có một thực thể đặc biệt cho 'Điểm ren', cho phép phân biệt chúng với các điểm hình học.

Nhấp vào hộp màu để tất cả các phần tử có màu này bị lọc. Sau đó, một biểu tượng 'Người dùng' sẽ xuất hiện để hiển thị trạng thái mới.

Các trường hợp đặc biệt:

• 2 biểu tượng màu là đặc biệt vì chúng luôn được gán cho một loại phần tử: các phần tử không giới hạn (đường thẳng, vòng tròn) và kích thước.

• Đôi khi, một biểu tượng 'Cảnh báo' xuất hiện trên một hộp màu. Biểu tượng này cho biết rằng một số phần tử có màu này đã bị lọc bởi một loại bộ lọc khác (loại đường kẻ, loại phần tử, v.v.).

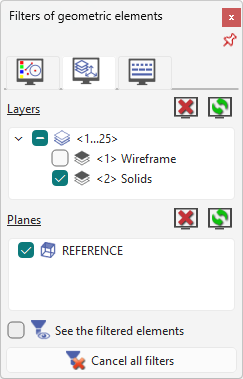

Để lọc theo mặt phẳng và lớp , chỉ cần bỏ chọn hộp tương ứng.

Tất cả các phần tử thuộc về mặt phẳng hoặc lớp không được chọn sẽ không còn truy cập được nữa.

Trong ví dụ bên phải, tất cả các phần tử của Lớp 1 'Khung dây' đều bị lọc.

Đôi khi '2' của GO2cam xuất hiện trên một loại phần tử. Nó cho biết một bộ lọc tự động đang hoạt động. Người dùng có thể hủy bộ lọc tự động này và sau đó chọn hiển thị hay không hiển thị phần tử. Do đó, có 3 cấp độ bộ lọc, hãy giải thích nó với vật liệu thô:

Chế độ tự động: GO2cam lọc vật liệu thô trong các menu hình học và hiển thị nó trong gia công.

Chế độ người dùng: người dùng chọn hiển thị vật liệu thô bất cứ lúc nào.

Chế độ người dùng: người dùng chọn lọc vật liệu thô bất cứ lúc nào.

Các bộ lọc tự động được áp dụng cho nhiều loại phần tử:

• Các đường kẻ, được lọc trong gia công,

• Các trục, được lọc trong gia công,

• Vật liệu thô, được lọc trong hình học,

• Các biểu tượng, được lọc trong hình học.

Các hệ thống trục của mặt phẳng có hành vi khác:

Ở chế độ tự động, hệ thống trục của mặt phẳng hiện tại luôn được hiển thị.

Ở chế độ hoạt động, các hệ thống trục của tất cả các mặt phẳng đều hiển thị,

Ở chế độ không hoạt động, không có hệ thống trục nào hiển thị.

Các phần tử này là khối , và vật liệu thô , và biểu tượng (vice, kẹp…), và dao . Các tab hiển thị có tính ngữ cảnh, chúng chỉ xuất hiện nếu các phần tử đó tồn tại. Chúng cũng phụ thuộc vào bất kỳ hành động nào trong bộ lọc: nếu một phần tử bị lọc, tab hiển thị tương ứng sẽ biến mất!

Có 2 hành động có thể thực hiện trên 4 phần tử:

• Nhấp chuột trái vào biểu tượng phần tử cho phép ẩn nó (và hiển thị nó). Theo mặc định, phần tử hiển thị, khi nó bị ẩn, biểu tượng biểu tượng đám mây sẽ được đặt trên đó.

Hiển thị

Ẩn

• nhấp chuột giữa vào biểu tượng phần tử cho phép kích hoạt độ trong suốt . Mũi tên nhỏ sẽ chuyển sang màu xanh lá cây để cho biết sự thay đổi.

Bằng cách nhấp vào mũi tên này, hoặc màu xanh lá cây hoặc xanh lam:

• , bạn có thể truy cập thanh trượt để điều chỉnh cường độ trong suốt .

• Hộp kiểm được sử dụng để bật/tắt độ trong suốt.

• Bạn cũng có thể nhấp trực tiếp vào mũi tên khi nó có màu xanh lam để kích hoạt và điều chỉnh độ trong suốt.

In turning, the slider bars for part and stock also provide access to the defined Chế độ xem tiết diện . The section is always done on the 2 elements at the same time.

Bạn có thể xem video về cách sử dụng Bộ lọc:
