Trợ giúp trực tuyến GO2cam

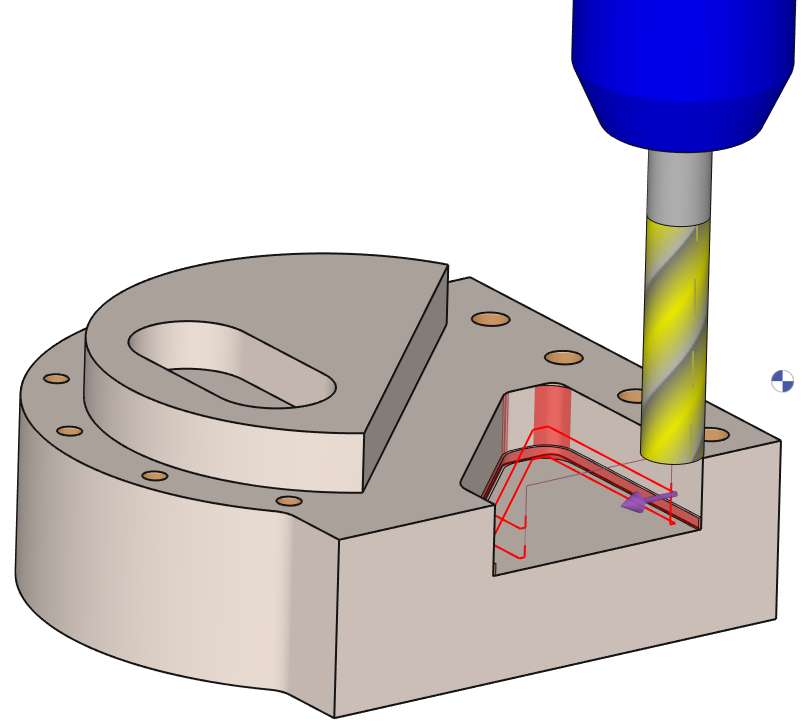

Quỹ đạo dao có thể hở hoặc kín với bù G41 hoặc G42. Nhiều tùy chọn cho phép lập trình quỹ đạo dao xoắn ốc hoặc zigzag, cũng có thể xác định nhiều đường cắt XY.

Điểm chính

Liên tục (Xoắn ốc): Định nghĩa quỹ đạo dao xoắn ốc quanh một biên dạng kín.
Quỹ đạo ZigZag: Xác định quỹ đạo dao với thay đổi bù, luân phiên G41 và G42.
Nhiều đường cắt XY: Các đường cắt có thể phụ thuộc lẫn nhau, không cần rút dao, hoặc độc lập, với chuyển động rút dao.
Kiểm soát các góc ngoài: Để phá vỡ các góc nhọn bằng cách thêm vát mép hoặc bo tròn trên biên dạng, 2D hoặc 3D (khối) hoặc các vòng lặp để giữ chất lượng các cạnh sắc nét.

Tham số chiến lược

Vùng hội thoại	Tham số
Quỹ đạo dao và bù	Quỹ đạo dao	Loại bù
	Loại góc	Hệ số R tối đa
		Điểm hướng dẫn
Chiến lược gia công biên dạng	Đường dẫn 2 chiều	Chiến lược
Chiến lược gia công biên dạng	Gia công hướng lên	Độ cao đầu vào
Tính toán bước Z	Bước Z (Ap)	Quỹ đạo dao liên tục
Tính toán bước Z	Đường cắt cuối cùng ở Z hằng số	Đường cắt đầu tiên ở Z hằng số
Đường cắt ngang (XY)	Độ dày XY	Bước XY (Ae)
Đường cắt ngang (XY)	Các đường cắt XY tập hợp
Dung sai	Dung sai vật liệu thô XY	Dung sai vật liệu thô Z
Cắt quá	Quản lý các vùng mở

Tham số chuyển động

Vùng hội thoại	Tham số
An toàn (trong Z)	Độ cao mặt phẳng nhanh.	Khoảng cách an toàn
Tiếp cận và trở về trong Z	Độ cao tiếp cận	Độ cao rút
Tiếp cận và trở về trong Z	Độ cao trở lại
Chuyển động giữa tiếp cận Z và dẫn vào XY	Chế độ dẫn vào/dẫn ra	Macro
Dẫn vào và dẫn ra trong XY	Góc dẫn vào	Góc dẫn ra
	Độ dài dẫn vào	Độ dài dẫn ra
	Tính toán góc/khoảng cách+bán kính dao	Tính toán bán kính+bán kính dao
	Bán kính cung dẫn vào	Bán kính cung dẫn ra
	Góc cung dẫn vào	Góc cung dẫn ra
	Độ dài vượt quá bắt đầu	Độ dài vượt quá cuối cùng
	Độ dài vượt quá tuyến tính (Cả dẫn vào và dẫn ra)	Khoảng cách cắm sâu Z trên bán kính đáy

Tham số công nghệ

Vùng hội thoại	Tham số
Điều kiện cắt	Chất lượng	Tốc độ cắt
	Tốc độ bón/dạo	Hướng trục chính
	Mặt phẳng	Tốc độ trục chính
	Tốc độ bón	Bón cắm sâu
	Chế độ	Phạm vi tốc độ
	Số chất làm mát	Chất làm mát cụ thể
Đánh số dao	Số dao	Số cụ thể
Đánh số dao	Số bù độ dài	Số bù đường kính
Trường người dùng	Chú thích	Thiết bị kiểm soát
Trường người dùng	Bộ phay

Tham số tùy chọn

Vùng hội thoại	Tham số
Hành vi trên kẹp và bộ phận	Kiểm tra sâu cắn	Bù XY
Hành vi trên kẹp và bộ phận	Vùng an toàn	Bù Z
Tính toán đường cong	Dung sai đường cong	Phân đoạn đường cong
Trên, Dưới và Bên	Trên: Bán kính/Chiều cao	Trên: Góc vát mép
	Bên: Côn	Bên: Giá trị scallop
	Dưới: Bán kính/Chiều cao	Dưới: Góc vát mép
Tùy chọn quỹ đạo dao	Phá vỡ các góc bên ngoài	Góc tối đa
Tùy chọn quỹ đạo dao	Biên dạng nghiêm ngặt theo đường kính dao
