Çevrim : Slot, Pah Kırma, Enterpolasyon, Dalarak Cep Boşaltma, Dalarak Çevre Dolaşma
Tanım
Bu parametre, XY düzlemindeki ardışık takım geçişleri arasındaki artımlı mesafeyi tanımlar. Programlanmış stratejiye göre işleme yollarının veya dalma noktalarının yanal aralığını belirler.
Daha küçük bir değer, daha ince yüzey kalitesi için daha yoğun takım yolları üretirken, daha büyük bir değer daha hızlı malzeme kaldırma için aralığı artırır.
GO2cam, tanımlanan işleme genişliğinin tam olarak kapsanmasını sağlamak için son geçişi otomatik olarak ayarlar.
|
Pah Kırma çevriminde bir XY Adımı (Ae) değeri girin, paso sayısı Genişlik'e bağlıdır. İlk pasolar artışa uyar, son paso GO2cam tarafından hesaplanır. |
|
Dalarak Cep Boşaltma ve Dalarak Çevre Dolaşma'da XY Adımı (Ae) girin. Cep alanı içindeki dalma noktalarının yoğunluğunu belirleyen ardışık dalmalar arasındaki yatay aralığı tanımlar. |
|
Slot açmada, kullanıcı uygun takımı seçer, kalan stoğu belirtmek için XY Kalınlığını tanımlar ve yuva boyunca takım geçişlerinin yanal aralığını kontrol etmek için XY Adımı (Ae) değerini ayarlar.
XY Kalınlık
: İşleme sırasında yanal olarak kaldırılacak malzeme kalınlığını tanımlar.
|
Örnek:
|
Genişlik = 10 mm

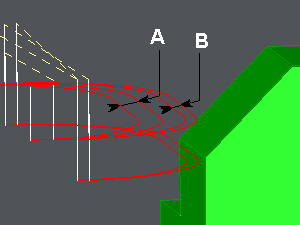

Üç geçiş vardır, 4 mm artışla iki geçiş ( A ), sonuncusu GO2cam tarafından hesaplanan 2 mm artışla ( B ). |
|
