Çevrim : Pah Kırma

Tanım

Pah kırma, parçanın geometrisine bakılmaksızın programlanabilir. Pahın kenarlar veya profilleri seçilebilir veya keskin bir açıda pah programlanabilir. keskin açı .

Profil / Pah doğru profilin seçimidir.
Genişlik tanımlanan profile göre işlenecek malzemeyi tanımlar.

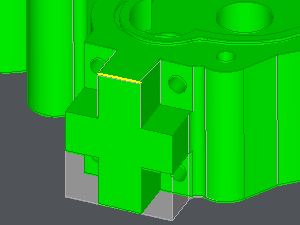

Aşağıdaki tüm örneklerde, seçilecek profil sarı segmenttir.

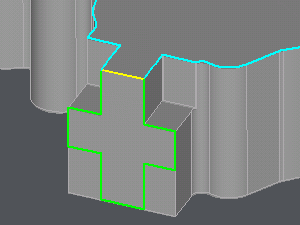

Pah tasarlanmamışsa

Set Profil / Pah seçeneği Yok seçimdir.
Genişlik, gerçek pah genişliğine karşılık gelir. Bu değer, takım yolunun doğru hesaplanmasını sağlamak için GO2cam için gereklidir.

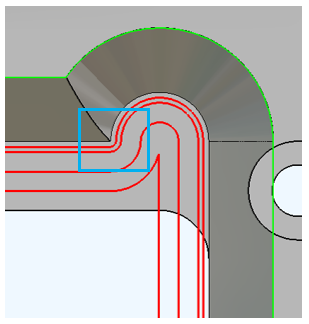

Bu modda ayrıca, alt profile dayalı doğrudan bir hesaplama vardır, bu da daha az çarpışma riskiyle köşelerde daha iyi takım yolu , daha az çarpışma riskiyle sonuçlanır.

Pah tasarlanmışsa

Set Profil / Pah seçeneği Var seçimdir.
Genişlik, XY düzlemindeki malzemeyi ve XY artışıyla paso sayısını belirler. Genişlik=0 ise, XY'de yalnızca bir paso vardır.

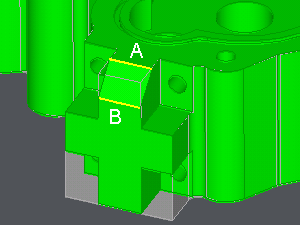

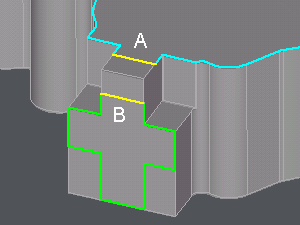

Seç A seçilecek profil olarak, pah tasarımına karşılık gelir.
B önceki duruma karşılık gelir.
