STL formatında ABUTMENT açın ve otomatik olarak takım yolu uygulayın.
ABUTMENT'ı 3 çalışma alanına ayırıyoruz:
|

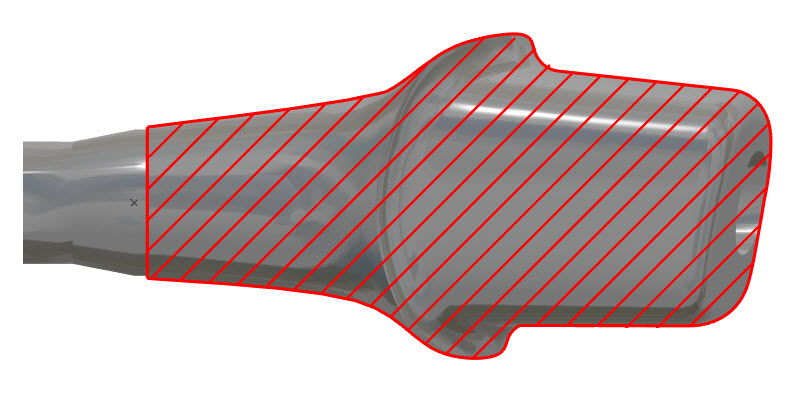

“ Özel alan ”
|

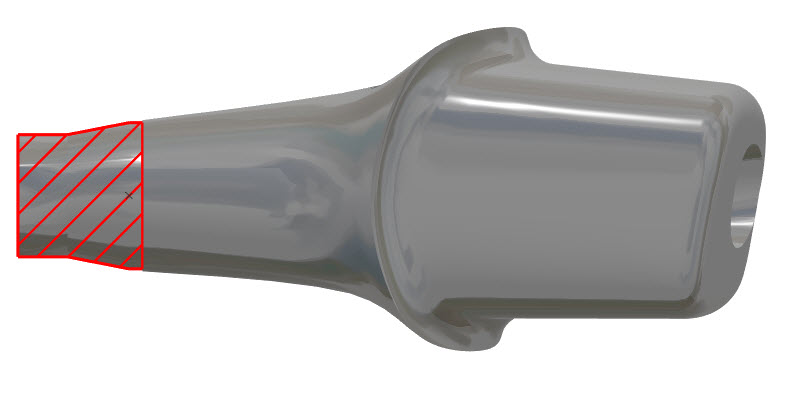

“ Bağlantı alanı ”
|

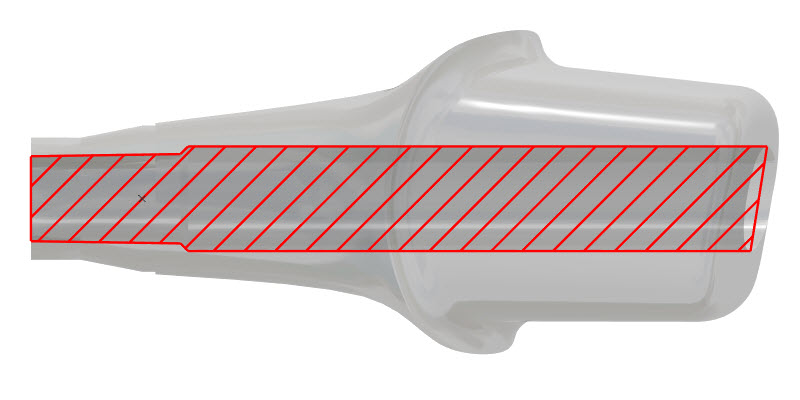

“ Delik alanı ”
|
|
İşlemek için Özel alan abutment üzerinde, aşağıdaki takımları kullanıyoruz Tornalama Takımı(Takım NO.2) tornalama kaba işlemini yapmak için: Küre Freze Takımı D03(Takım NO.5) radyal yönde kaba frezeleme yapmak için Küre Freze Takımı D01.5(Takım NO.3) radyal yönde kalan işleme (Yarı kaba) yapmak için Küre Freze Takımı D01.5(Takım NO.3) yüzeyi 4 eksende bitirmek için radyal yönde Küre Freze Takımı D02(Takım NO.6) oklüzyon yüzeyini bitirmek için eksenel yönde
|
İşlemek için Bağlantı alanı , aşağıdaki takımları kullanıyoruz Geri Tornalama Takımı(Takım NO.3) bağlantı alanının tornalama kaba işlemini yapmak için Düz Freze D04(Takım NO.4) bağlantı alanının altıgen profilini yapmak için Kesme Takımı(Takım NO.1) iş parçasını bağlantı alanının ucundan kesmek için |
İşlemek için Delik alanı , aşağıdaki takımları kullanıyoruz Punta Matkabı D4(Takım NO.7) deliği delmeden önce punta matkabı yapmak için Delme takımı (Takım NO.8 9 10) deliği delmek için |
Not:
G kodu için Delikler ve Bağlantı CAM tarafından yönetilmez.
Delikler ve Bağlantı tarafından yönetilir alt program.
Takım yolu için Delikler ve Bağlantı her sağlayıcıya göre her zaman aynıdır
NC dosyasının içinde “yeni REFERANS NOKTASI” burada kullanılan değişken şudur #100
Üretimdeki mevcut makine:
Star – SB-20R TipG
Star - SR 20 JII Tip B
Bekleyen makine
Citizen L20
Chiron FZ08MT
