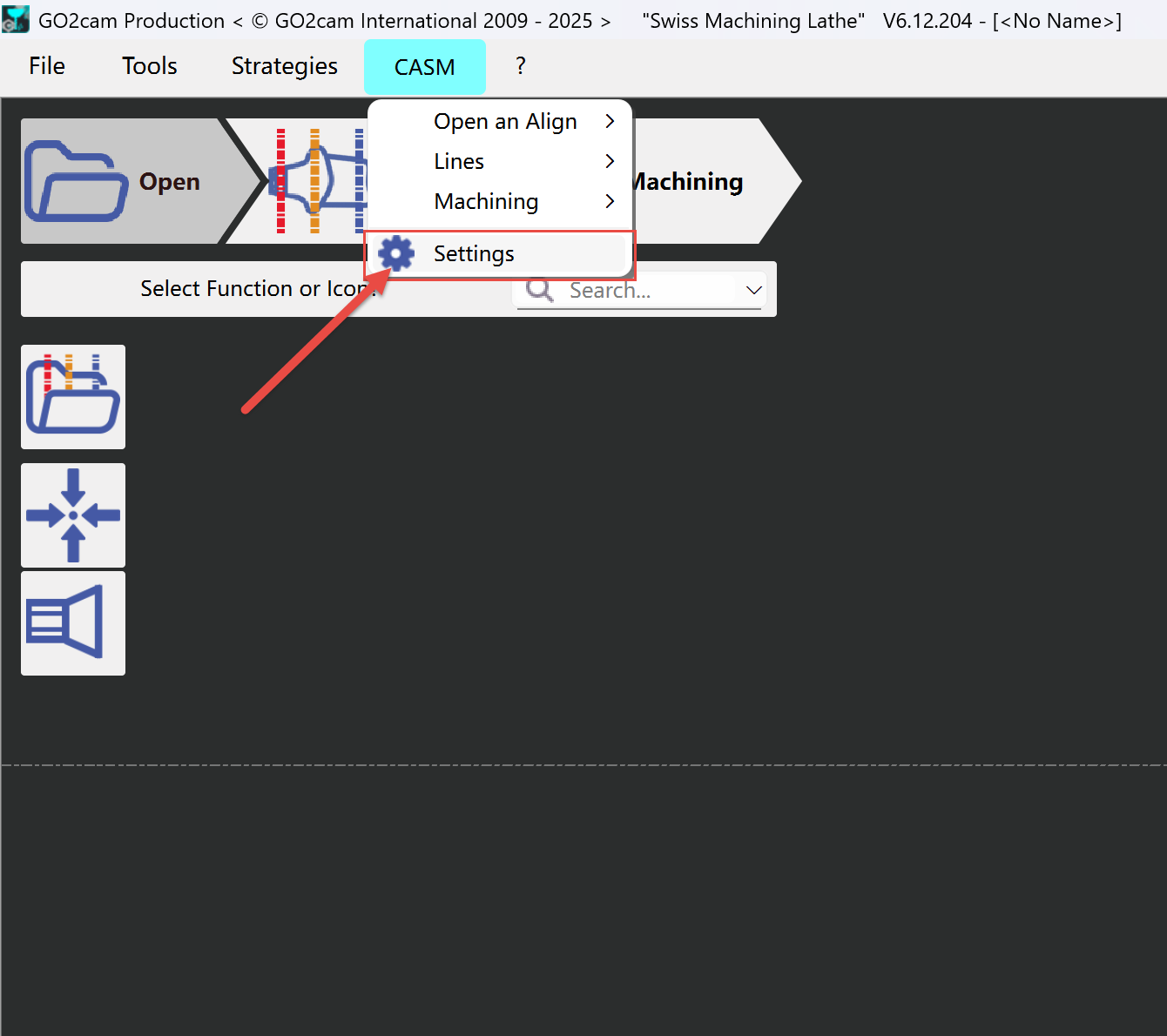

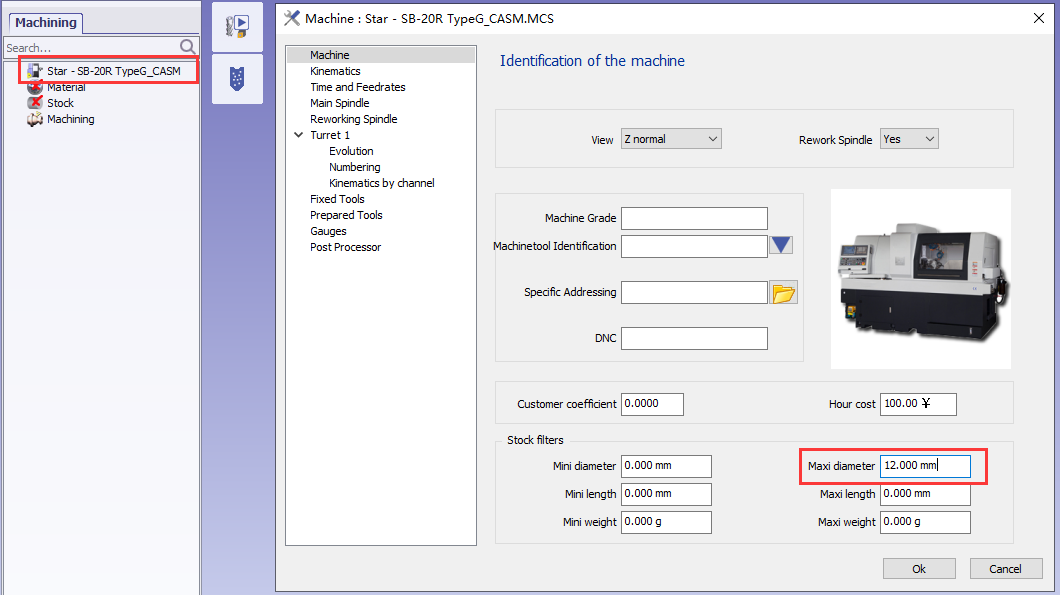

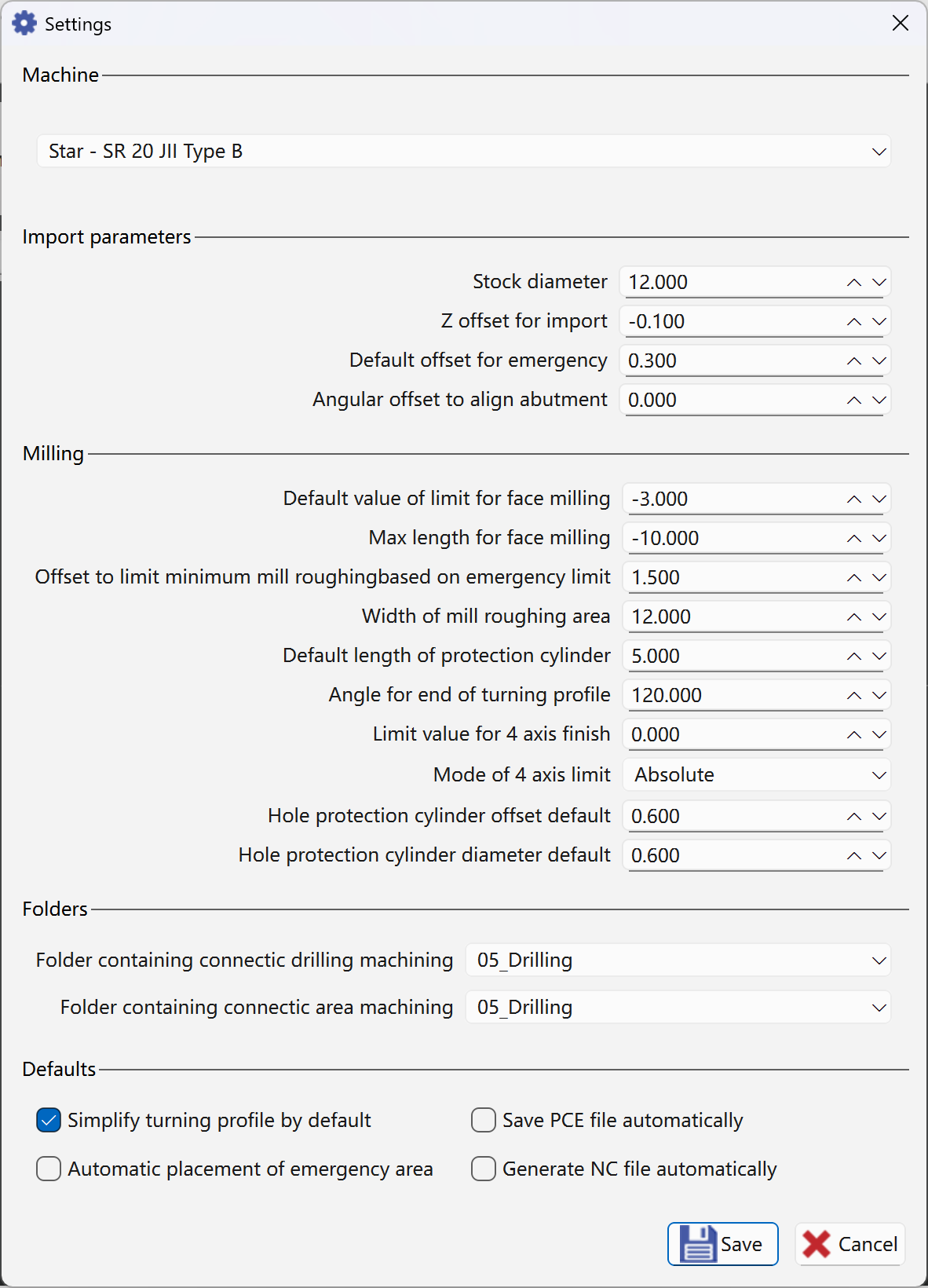

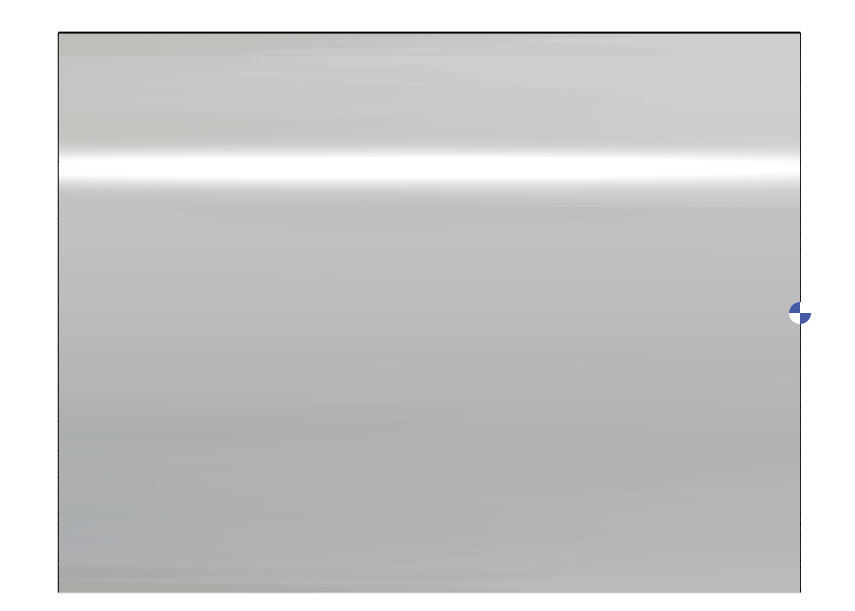

Stok Çapı

Çubuk çapının boyutu

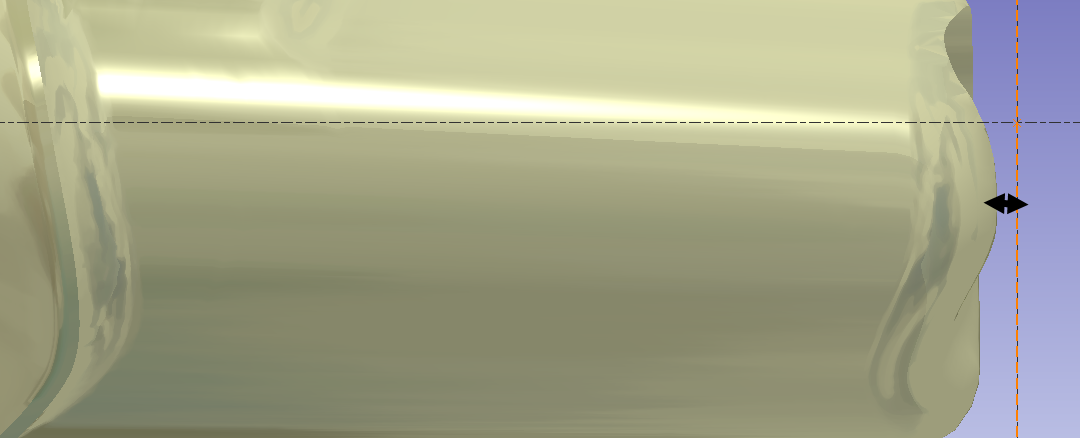

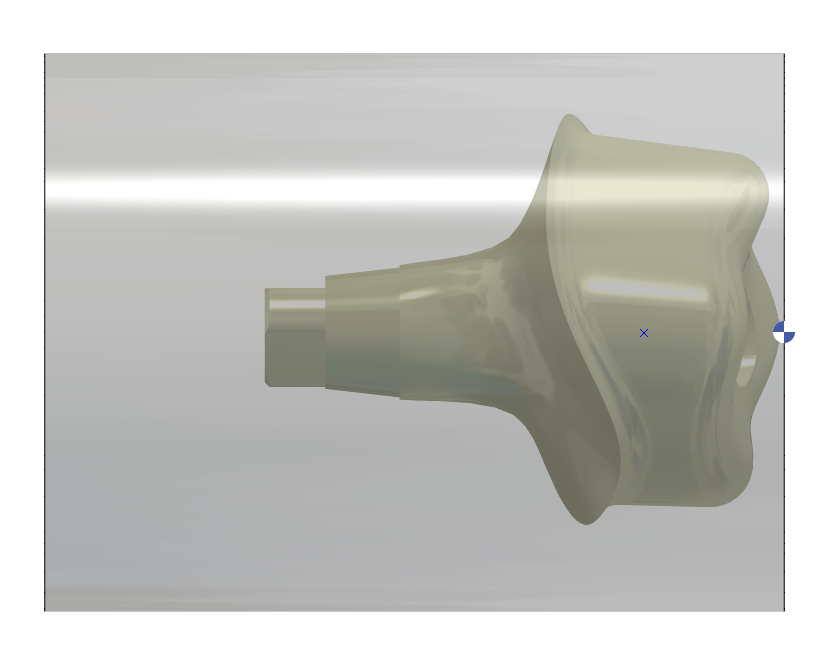

İçe aktarma için Z ofseti

Anatomik alanın Z 0'a göre yerleşimi.

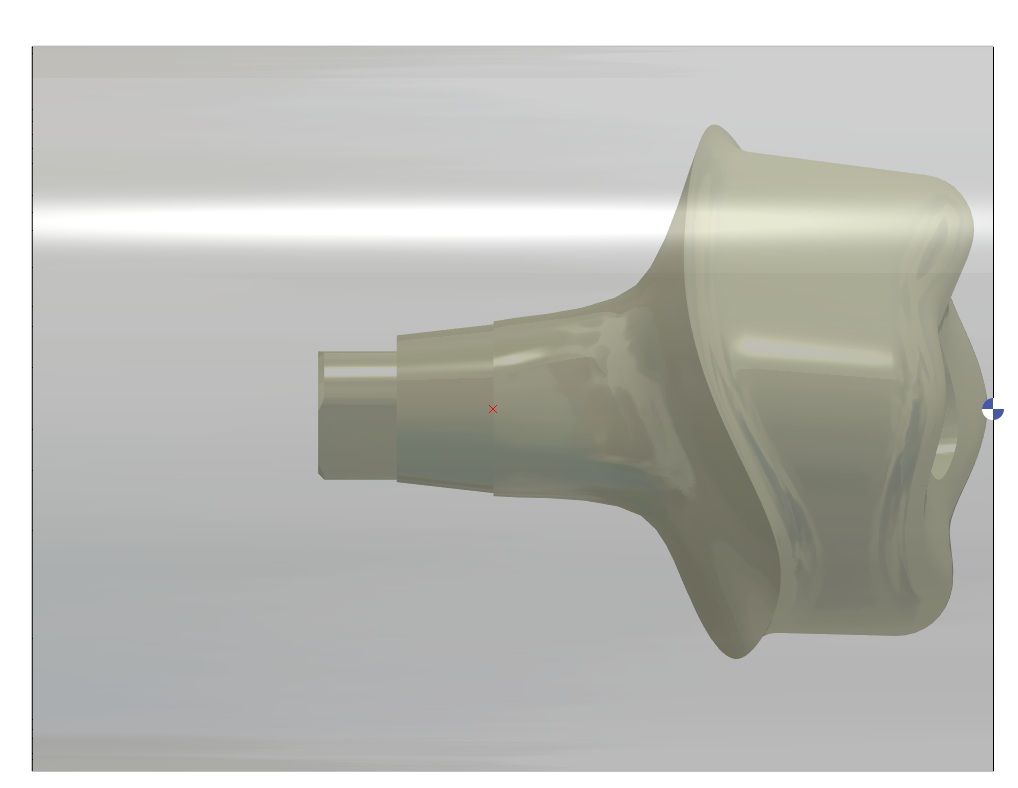

Acil durum için varsayılan ofset

2shape dosyası ile acil durum noktası uygulama tarafından bulunabilir. Bu noktaya güvenlik mesafesi ekleyebiliriz

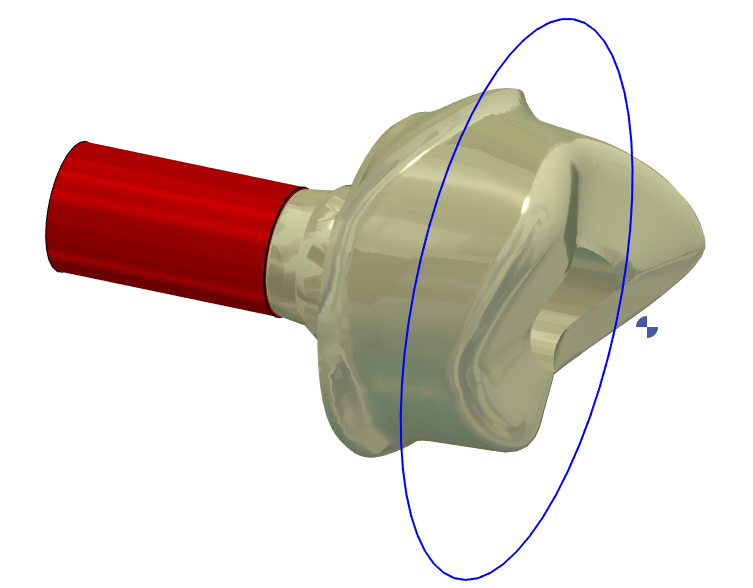

Abutment hizalamak için Açısal Ofset

Makine takımına göre, frezeleme takımları X ekseni boyunca ise değer 0'dır, frezeleme takımları Y ekseni boyunca ise değer 90 olmalıdır

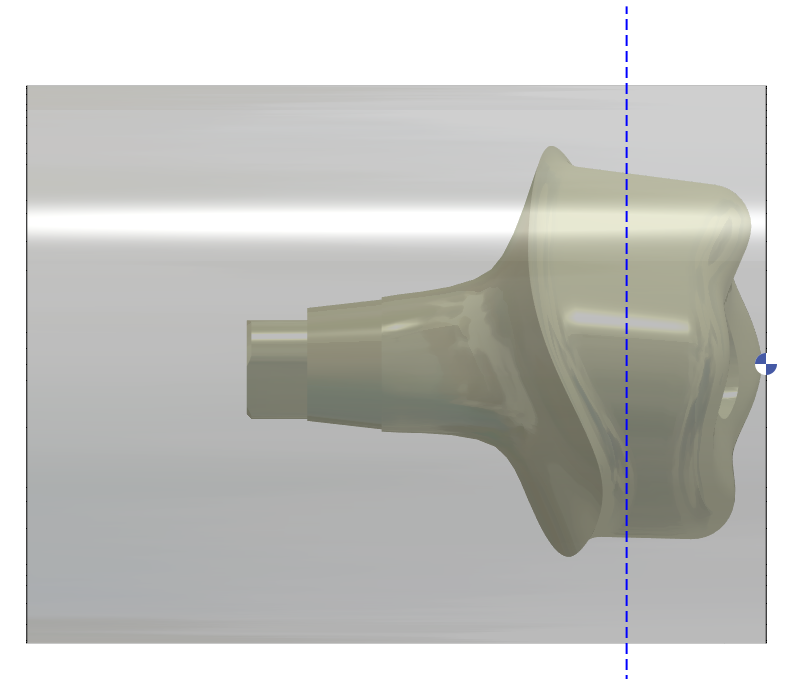

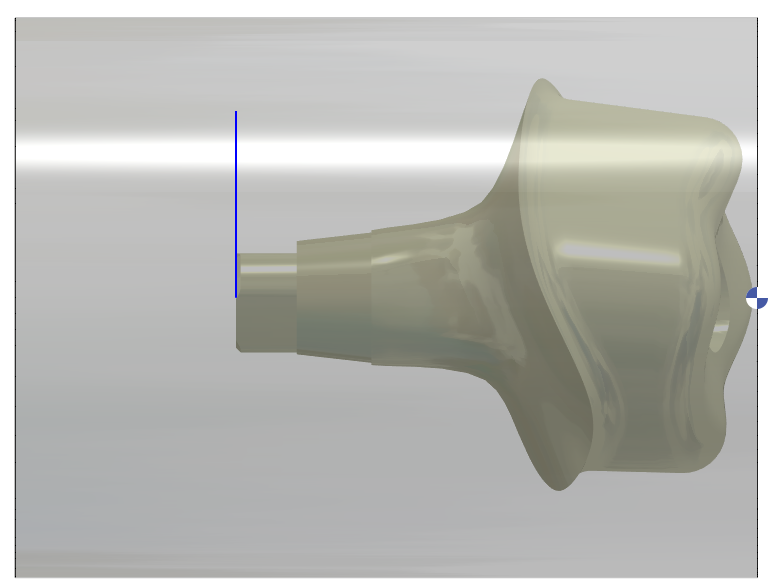

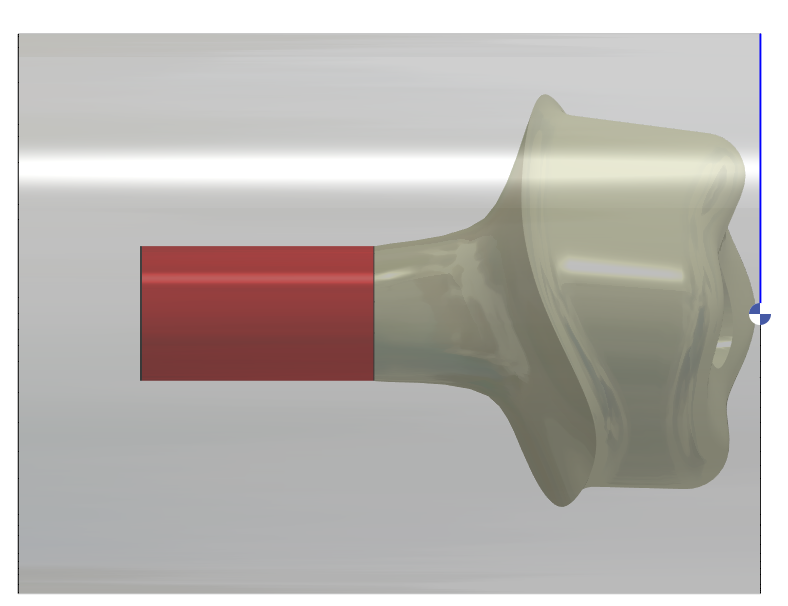

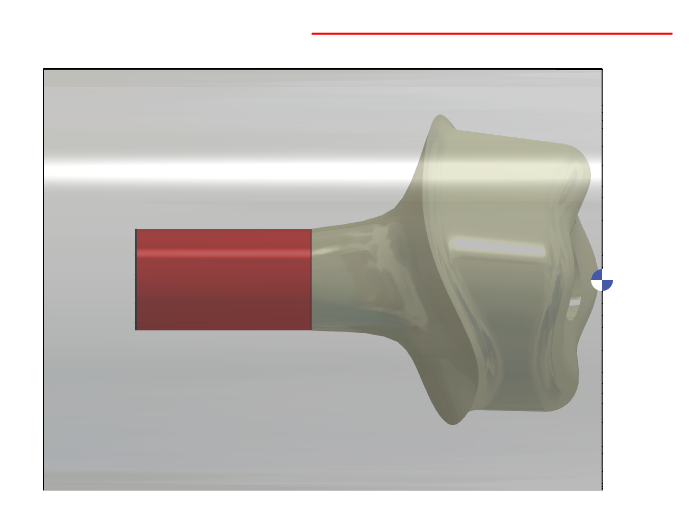

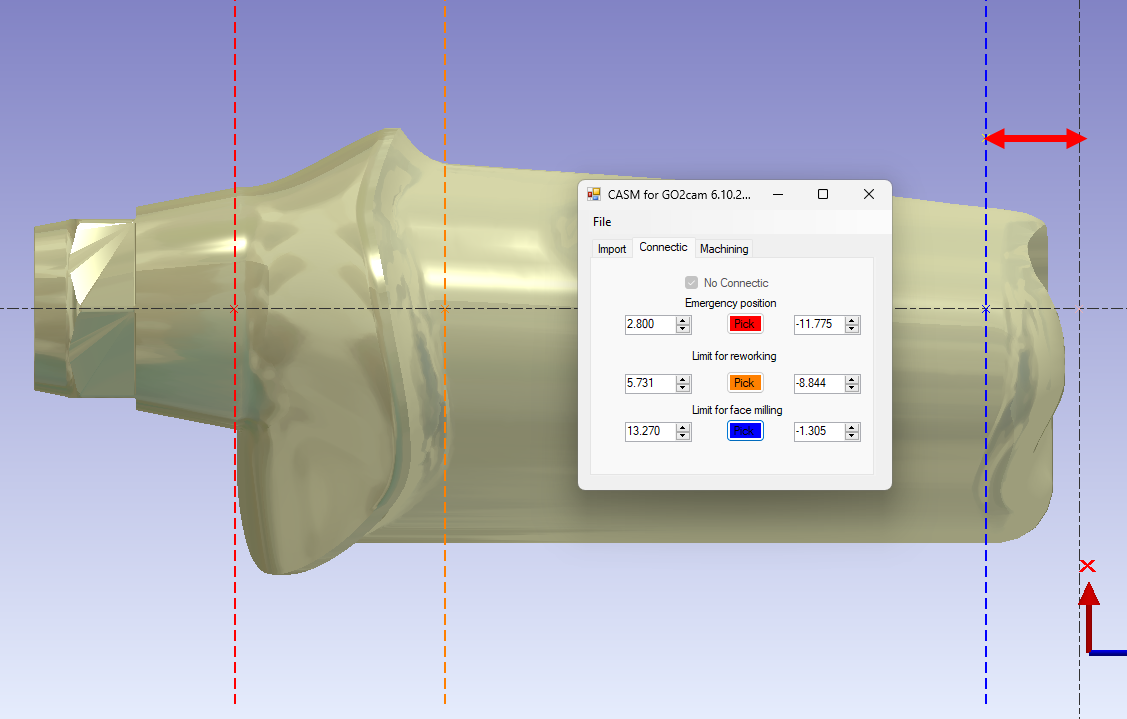

Alın frezeleme için varsayılan limit değeri

The default distance between the mavi line and the X axis.

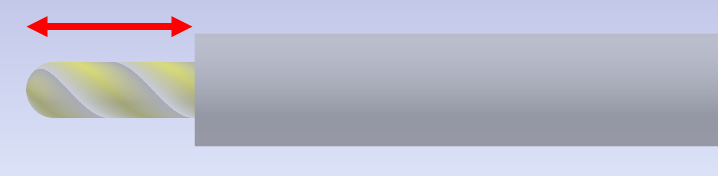

Alın frezeleme için Maksimum Uzunluk

Eksenel takımın bazı maksimum Z alanları vardır.

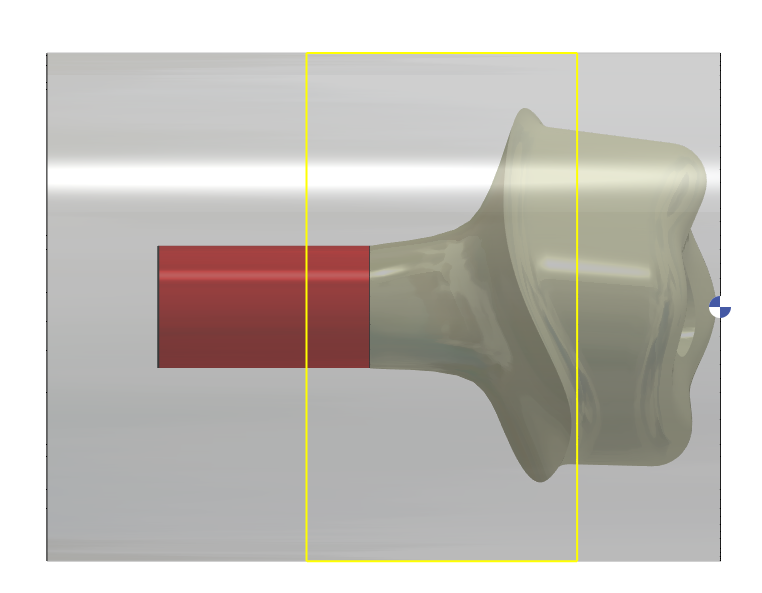

Acil durum limitine göre kaba frezeleme limitini ayarlamak için ofset

Kaba frezeleme güvenlik mesafesi

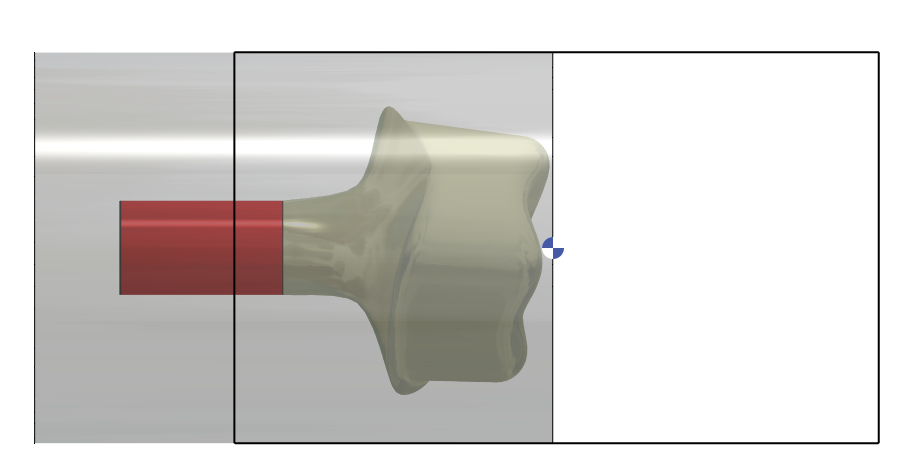

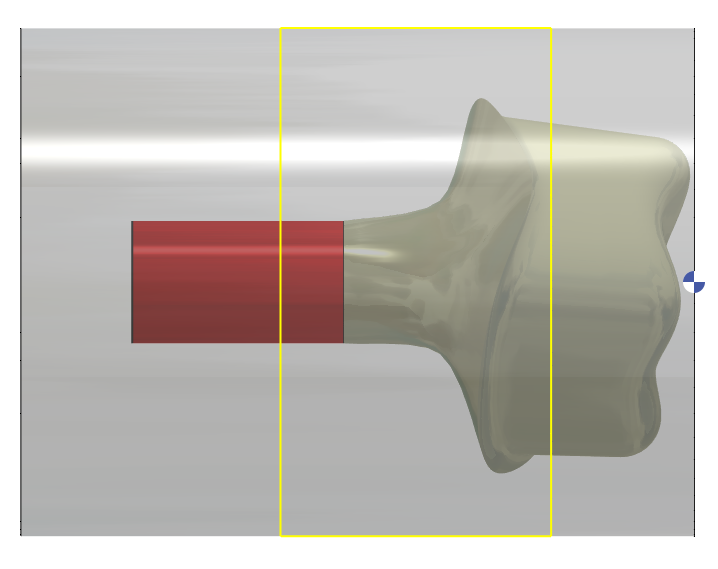

Kaba frezeleme alanı genişliği

Kaba frezeleme alanı varsayılan genişliği

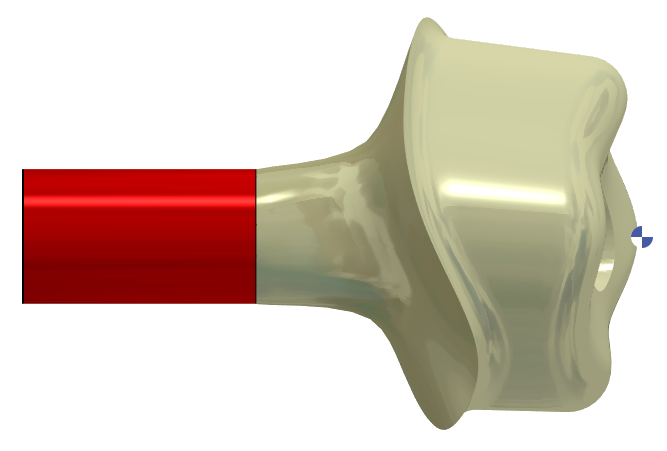

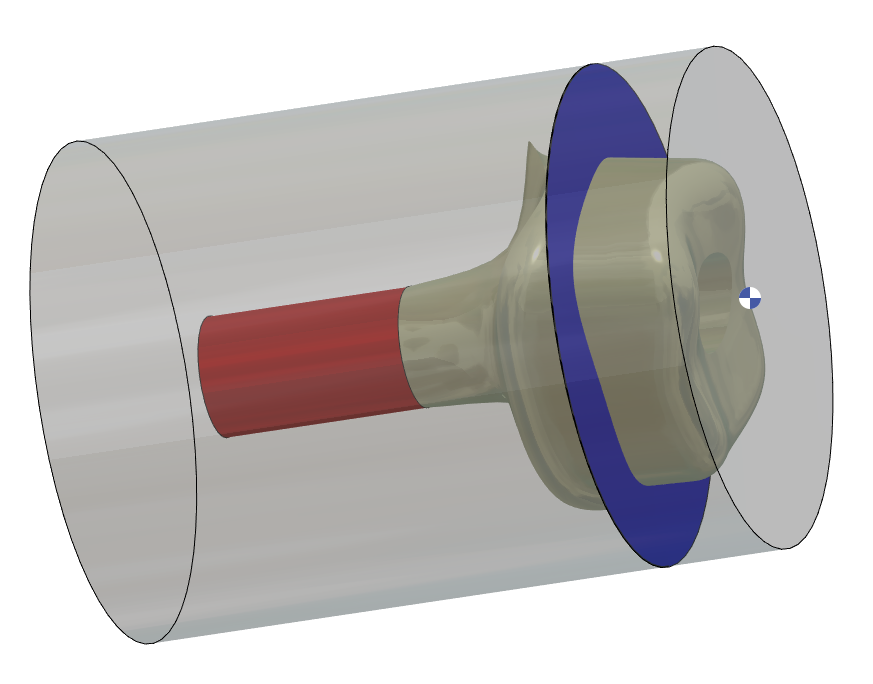

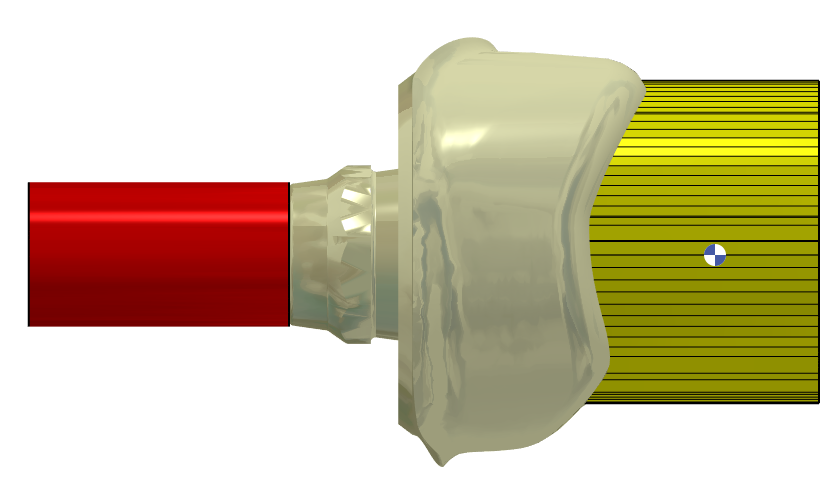

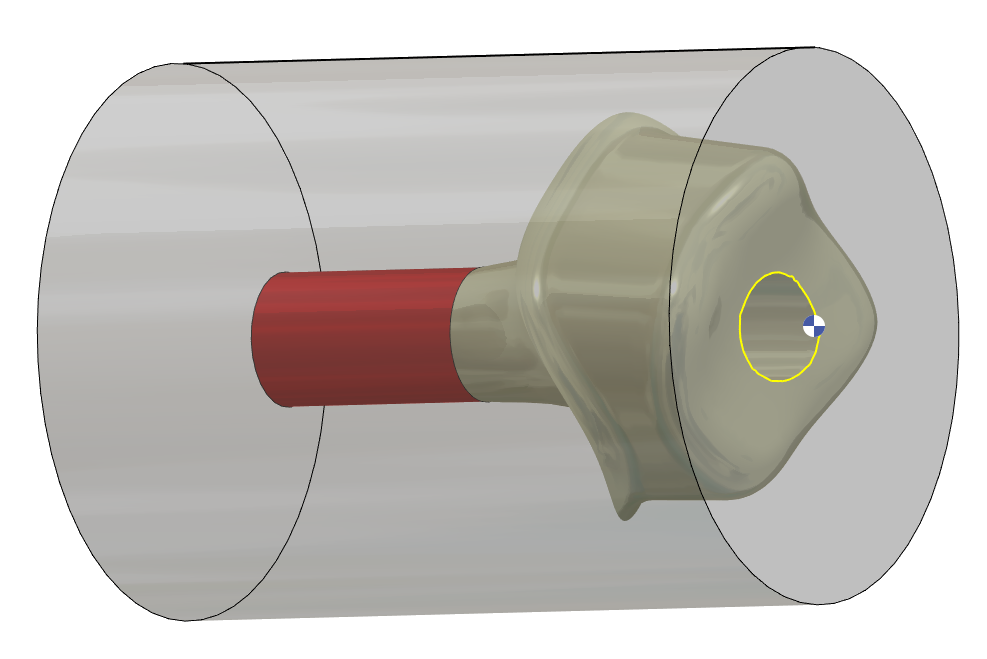

Koruma silindirinin varsayılan uzunluğu

Oluşturulan koruma silindirinin varsayılan uzunluk değeri

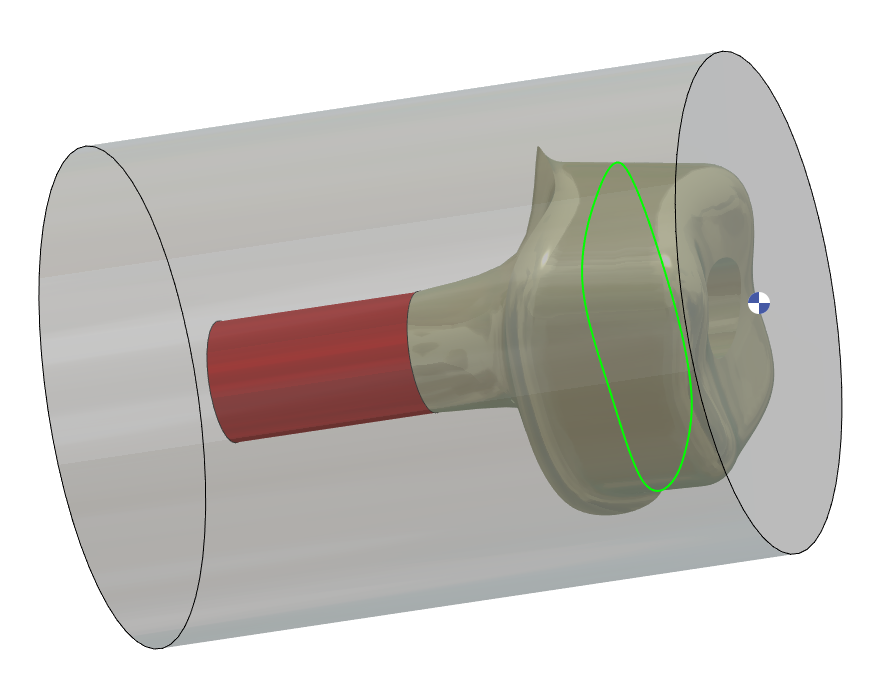

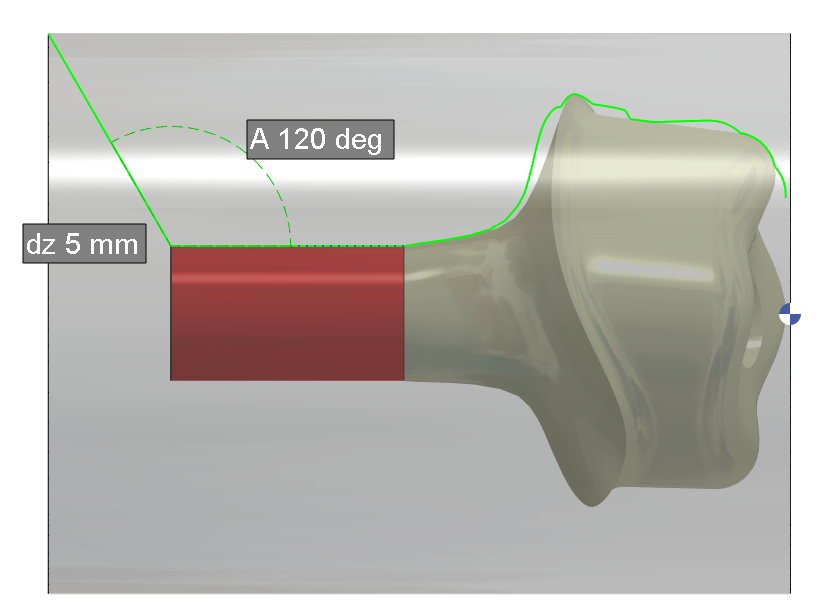

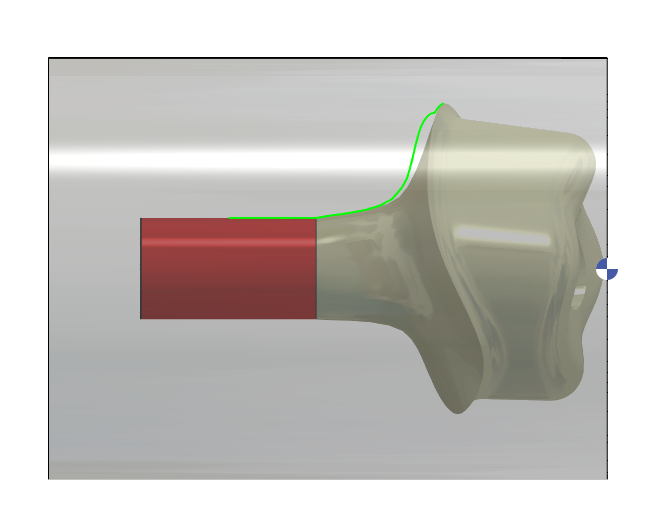

Tornalama profilinin sonu için açı

Tornalama profilinin sonu için varsayılan açı değeri

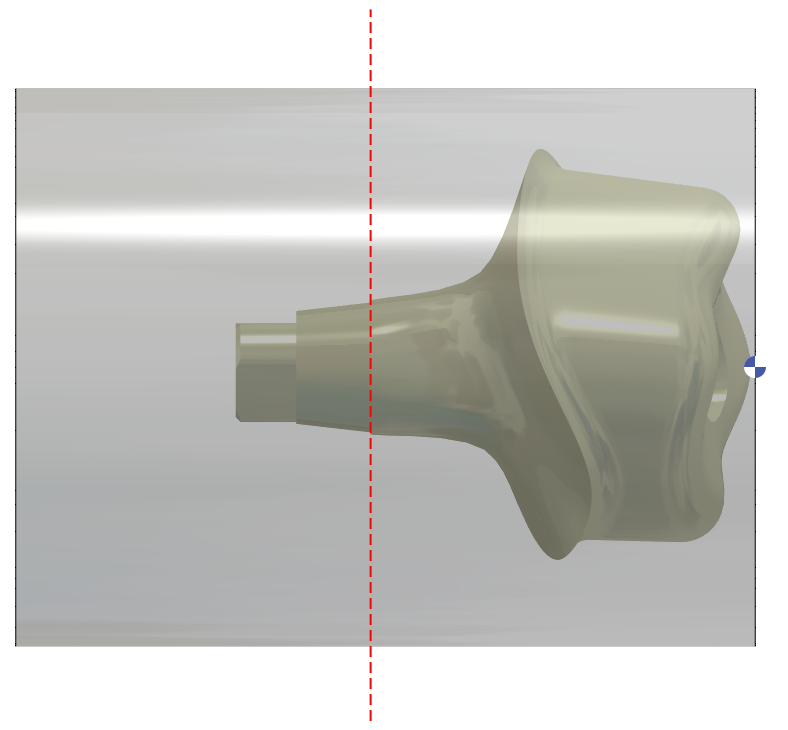

4 eksen finiş için limit değeri

Delik tanıma işleminde, çapı bu değerden küçük veya eşit olan silindirik yüzeyler delik olarak kabul edilecektir

4 eksen Limit modu (Mutlak / Yüzey Limiti'ne Göreli)

Mutlak negatif değer olabilir

Göreceli zaman kazanmak ve aynı alanda 2 takım yolu olmasını önlemek için kullanılır

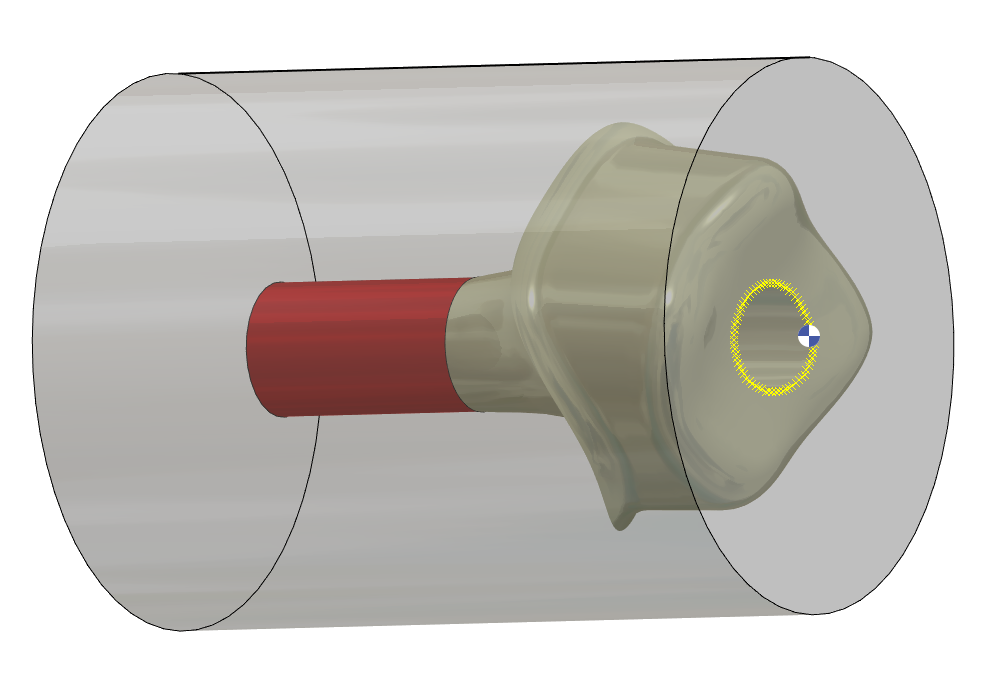

Delik koruma silindiri ofseti varsayılan

Oluşturulan delik koruma silindirinin varsayılan ofset değeri

Delik koruma silindiri çapı varsayılan

Oluşturulan delik koruma silindirinin varsayılan çap değeri

Bağlantı delme işlemini içeren klasör

Delme işlemini içeren klasörü belirtin

Bağlantı alanı işlemini içeren klasör

Alan işlemini içeren klasörü belirtin

Tornalama profilini varsayılan olarak basitleştir

Varsayılan olarak basit tornalama profili oluştur

PCE dosyasını otomatik olarak kaydet

GO2cam dosyası (PCE), STL dosyası ile aynı klasöre kaydedilir

Acil durum alanının otomatik yerleşimi

Acil durum alanını otomatik oluştur

NC dosyasını otomatik oluştur

NC dosyası, hesaplamadan sonra STL dosyası ile aynı klasör içine oluşturulur

1

Stok ve stok için 2B Geometri

20

2B Geometri, 4 eksenli katıları oluşturmaya yardımcı olmak için kullanılır (Katman 102).

101

STL dosyası + Bağlantı alanı koruması + Delik üzerindeki KAPAĞI yüzeyi

102

Yüzey üzerinde oluşturulan katı 4Xs için kullanılabilir

104

Alın Çizgisi

Tornalamada alın işleme için kullanılabilir

105

Kesme Çizgisi

Tornalamada kesme işlemi için kullanılabilir (STL Sonu)

106

Tornalama Profili

Bağlantı alanı hariç STL siluetine dayanır + 5 mm ve 120 derece

Uzunluk ve Açı, UYGULAMA içinde sabitlenmiştir

107

4 eksen takım yolu için limit

Z başlangıcı için parametreler iletişim kutusundan ayarlanabilir

Son her zaman bağlantı alanındadır

109

Arka takım ile işlenecek tornalama profili

(Bazı kullanıcılar bağlantı alanı ve Kenar çizgisi arasındaki kalan işleme işlemini önlemek için bu yöntemi kullandı)

112

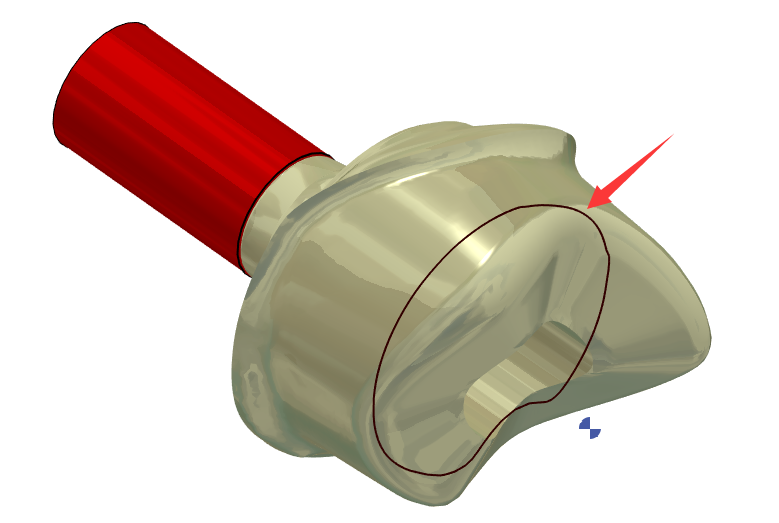

DELİK üzerindeki KAPAĞI yüzeyini oluşturmak için nokta

113

DELİK üzerindeki KAPAĞI yüzeyini oluşturmak için eğri

120

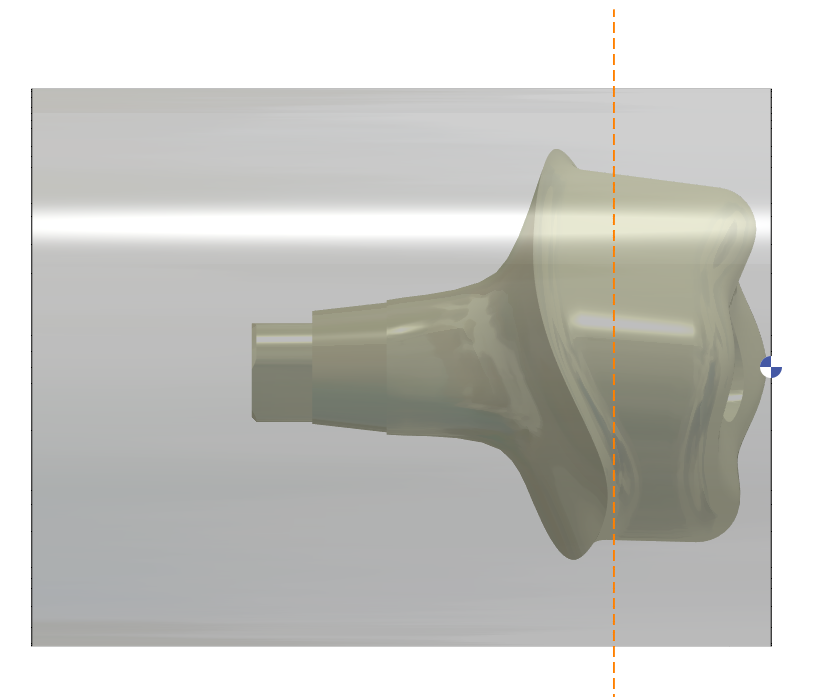

C0 ve C180'deki Frezeleme Yeniden Kaba İşleme Limiti, Yeniden İşleme Çizgisine (turuncu) göredir

121

C90 ve C270'deki Frezeleme Yeniden Kaba İşleme Limiti, Yeniden İşleme Çizgisine (turuncu) ve Bağlantı Alanına göredir

122

C0 ve C180'deki Frezeleme Kaba İşleme Limiti, Bağlantı Alanına göredir

123

Eksenel Frezelemeyi sınırlamak için Yüz

124

Eksenel Frezelemeyi sınırlamak için Eğri

160

Eksenel Frezelemeyi sınırlamak için 2B geometri Yüz olarak kullanılır (Katman 123)

206

Bağlantı alanını tanımlamak için nokta

207

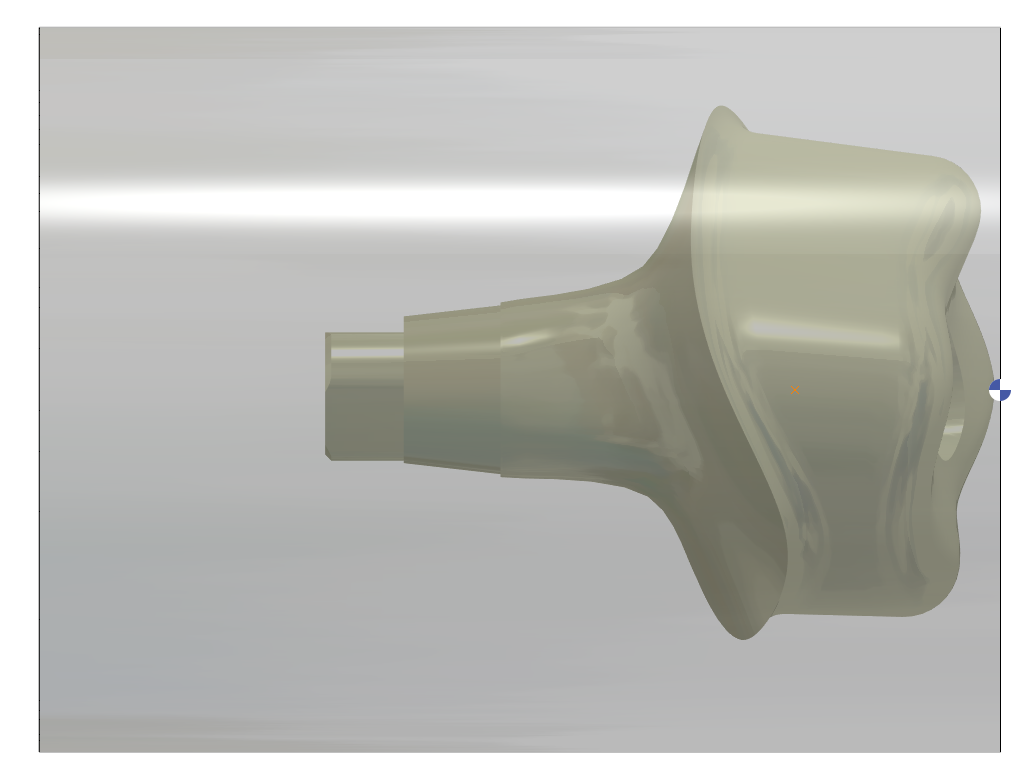

Yeniden işleme alanını tanımlamak için nokta

209

Yeniden işleme alanını tanımlamak için çizgi

210

Eksenel frezeleme alanını tanımlamak için nokta

211

Eksenel frezeleme alanını tanımlamak için çizgi

252

Bağlantı Alanını tanımlamak için çizgi
