Çevrim : Yüzey Cep Boşaltma, Cep, Cep+Kontür, Cep tekrar işleme, Kaba İşleme / Ara Kaba, Yüzeye Göre Kaba, Cep - Şekil, Düz Yüzey Finiş
|
|
Sayfanın altındaki bir videoyu izleyin: buraya tıkla |
Kesme koşulları takım için zorluysa, tam genişlikte kesim veya yüksek ilerleme hızı varsa, GO2cam iki çözüm sunar:
|
İlerleme Hızı Azaltma : Yanal adım değerine göre ilerleme hızının azaltılmasını programlama yeteneği. |
|
Trochoidal İşleme : Trochoidal hareketler, yanal adım değerine göre kritik alanlarda tanımlanır. |
İlerleme Hızı Azaltma
Bazı alanlarda ilerleme hızını ayarlamaya olanak tanıyan HSM modu. Bu alanlar, yanal adım %'sinin aşıldığı alanlardır. Özellikle takım tam malzeme içinde ve iki XY geçişi arasında işleme yaparken oluşur.
|
İlerleme hızının azaltıldığı her yer bu sembolle belirtilir. |
Bir ilerleme hızı modülasyonu tanımlamak için:
a. Maksimum yanal adımı işle
parametre: seçin
İlerleme Hızı Azaltma
.
b. İlerleme hızı azaltma katsayısı
: bu, ilerleme hızının azaltılması tavsiye edilen yerde uygulanan değerdir. Bu değer
0
ve
1
arasındadır ve Teknoloji sayfasında verilen değere göre tanımlanır. Örneğin,
0.5
bu değerin yarısıdır.
c. Maksimum yanal adım katsayısı
: azaltmayı oluşturmak veya oluşturmamak için tolerans, değeri
0
ve
1
arasındadır. Değer ne kadar büyükse, o kadar çok alan söz konusudur.
|

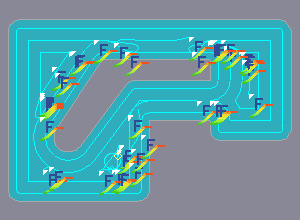

Maksimum Yanal Adım % = 0.3 |

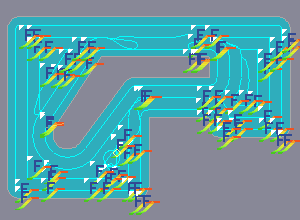

Maksimum Yanal Adım % = 0.9 |
|
|
Trochoidal İşleme
Trochoidal işleme, helisel geçişlerle ardışık malzeme 'dilimleri' çıkarmaktan oluşur. Ana özellikleri kesme derinliği (10 ila 20 mm) ve alışılmadık yuvarlama takım yoludur.
Bu işleme modu, yüksek iş mili devri ve ilerleme hızları kullanarak makinenizin performansını optimize etmenizi sağlar. Trochoidal programlama, işleme süresini %40'a kadar önemli ölçüde azaltır.
|
GO2cam'de yalnızca otomatik trochoidal işleme programlamakla kalmaz, aynı zamanda nerede kullanışlı veya kullanışsız olduğunu da ayarlayabilirsiniz! |
Gir Maksimum yanal adım katsayısı , iki işlevi vardır:
-
Eğer Maksimum yanal adım katsayısı Yanal Adım (Takım oranı) , trochoidal hareketler her yerde değil, yalnızca köşelerde programlanır. Aksi takdirde tüm takım yolu trochoidal hareketlerle yapılır.
-
Maksimum yanal adım katsayısı, trochoidal döngülerin boyutunu belirler.
Bir takım çapı 4 mm , Maksimum yanal adım katsayısı 0.2 (%20): trochoidal yarıçapı 0.4 mm.
|
Yanal adım 0.75 ve Maksimum yanal adım katsayısı 0.5 Takım Çapı = 4 mm Trochoidal yarıçapı = 2 mm |
Yanal adım 0.75 ve Maksimum yanal adım katsayısı 0.9 Takım Çapı = 4 mm Trochoidal yarıçapı = 3.6 mm |
|
|
