Sunum
|
Noktaların, yayların ve dairelerin, işleme için faydalı bilgiler içeren delik varlıklarına dönüştürülmesi. |
|
Tüm parametreler iletişim kutusunda yeniden gruplandırıldı. Geometrik Filtreler simgeleri metinler ve açılır listelerle güncellendi Varlıklar için Seçim kutusu eklendi. Standart ve Kullanıcı delikleri arasındaki seçim artık kolayca erişilebilir. Kullanıcılar, geometri desteğini/eşmerkezli öğeleri silip silmemeyi seçme olanağına sahiptir. |
|
Delik Atama Süreci
|
|
|
|
|
|
Delik Atama iletişim kutusu aşağıda açıklanmış ve açıklanmıştır:
|
Geometrik Filtreler: Bu filtreler, tanınacak ve seçilecek geometrileri tanımlar. Çok kriterli seçim olarak çalışırlar ve şu şekilde ayrılırlar:
|
|
|
|
Dairesel geometriler: seçim modları aşağıdaki resimdeki gibidir.
|

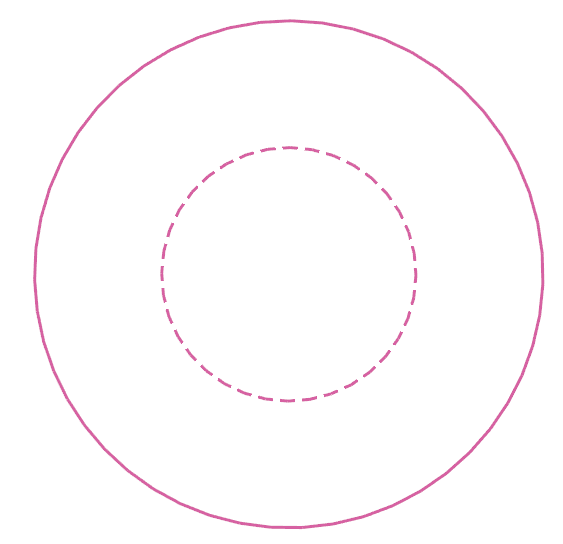

Tümü
|

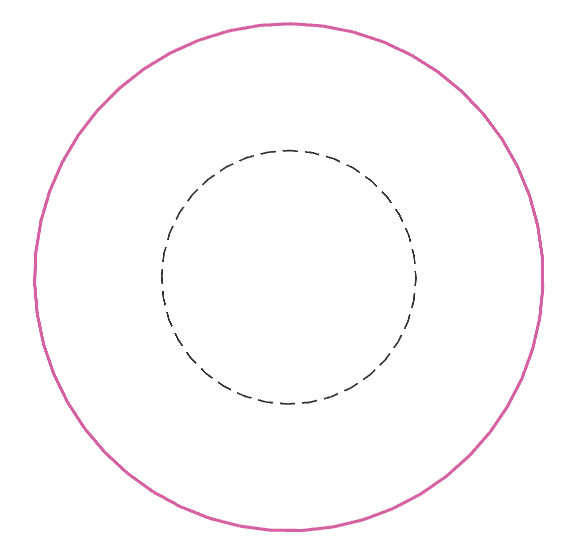

Dış
|

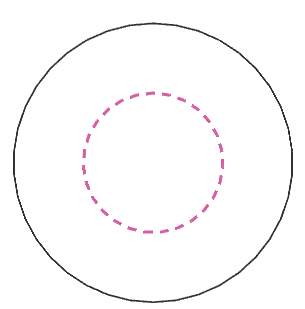

İç
|

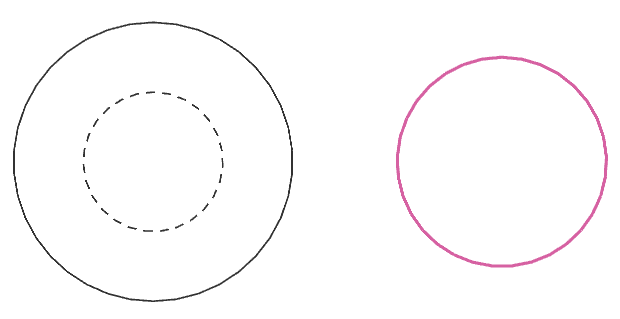

Çaplar - 6mm olarak ayarlandı
|
|
|

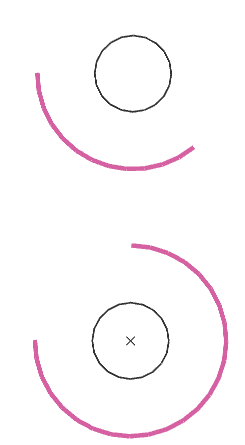

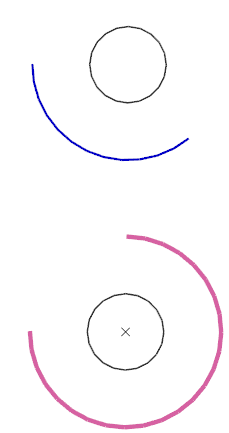

Yaylar: tüm yayları veya yalnızca 180 dereceden büyük olanları seçme seçeneği. Radyüsler de dikkate alınır.
|
Tümü
|
Yaylar>180
|
|

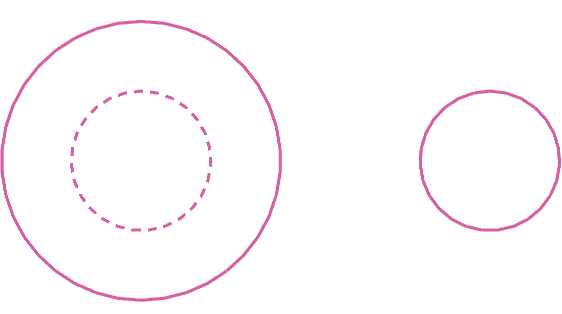

Çizgi tipleri: tüm çizgi tipleri veya yalnızca sürekli veya yalnızca noktalı seçeneği.
|
Tümü |
|
Sürekli |
Noktalı |
|
|
Varlık tipine göre filtreler:
|
|
|
|
|
|
|
|
|
|
|
2 tür delik vardır :
-
Standart : çap, uzunluk ve Z yönü ile tanımlanan normalleştirilmiş delikler. Otomatik bir işlem listesi oluşturulur.
-
Kullanıcı Modeller : İsteğe bağlı modül. Bu, çok aşamalı ve ilişkili çevrimlere sahip Delik Modları Özellikleri kütüphanesidir. Bu modeller kullanıcı tarafından oluşturulur.
Notlar :
-
işlenmeleri için noktaları deliklere dönüştürmek zorunludur.
-
işleme operasyonlarını tanımlarken, deliğin uzunluğunu almak için, şuraya gidin strateji sayfa ve parametreyi ayarlayın Derinlik/ref için Varlık .
Delikler nasıl atanır
-
Öğelerin seçimi: mevcut filtreler seçimi çok kriterli bir seçim haline getirir:
a. Çizgi tiplerine göre öğeleri seçin:
Tam ve noktalı çizgiler |
Yalnızca tam çizgiler |
Yalnızca noktalı çizgiler |
|
|
|
b. Dönüştürülecek öğe türlerini seçin:
|
Noktalar |
|
Yaylar |
|
Daireler |
|
Delikler |
c. Yay seçimi durumunda:
Yalnızca minimum 180° olan ve diğer öğelere eşmerkezli yaylar seçilir |
Tüm yaylar seçilir (sağ alt köşedeki radyüs dahil) |
|
|
d. Eşmerkezli daireler ve yaylar durumunda:

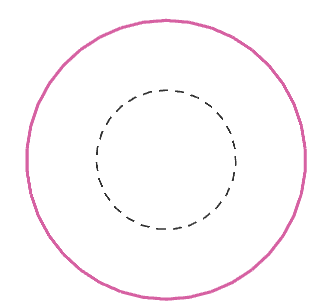

Dış öğenin seçimi |

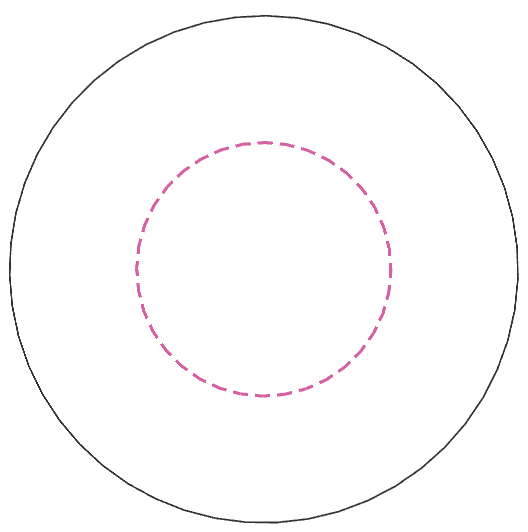

İç öğenin seçimi |
Tüm eşmerkezli öğelerin seçimi |
Çapa göre seçim |
|
|
|
İlgili alan etkinleştirilir. Bir değer girebilir veya 'Çap' düğmesine tıklayıp taslak üzerinde doğrudan bir öğe gösterebilirsiniz. |
e. Çapa göre seçim: girerek bir çap aralığı seçebilirsiniz alt ve üst çap değerleri .
-
Silme simgesi işaretlenirse, seçilen 2B geometri korunmaz.
-
İhtiyacınız olan tüm seçimler yapıldığında, basın Enter tuşu veya bir seçim kutusu tüm öğelerle (yalnızca daha önce seçilenler seçilir) veya öğeleri tek tek tıklayın.
-
Sağ tıklayın ve seçin Seçimi onayla.
-
Soruyu yanıtlayın: Bir standart delik oluşturmak mı - Bir model seçmek mi istiyorsunuz?
Oluşturma tamamlandı: Delikler, daha sonra kolayca sıralanabilmeleri için mevcut öznitelikler, katman ve renkle oluşturulur.
