Tekno tablolar farklı malzeme ve koşullar için kesme işlemini optimize etmeye yardımcı olan önceden tanımlanmış işleme parametreleri kümelerine atıfta bulunur. Bu tablolar şunlar gibi bilgiler içerir:

  • Kesme hızı : Telin malzemeyi kesme hızı.

  • Tel besleme hızı : Telin makineden ne kadar hızlı beslendiği.

  • Elektriksel ayarlar : Voltaj, akım ve darbe süresi gibi parametreler.

  • Yıkama basıncı : Malzeme kalıntılarını temizlemek için kullanılan dielektrik sıvının basıncı.

  • Yüzey kalitesi gereksinimleri : Uygulamaya göre belirtilen pürüzlülük veya düzgünlük.

Tekno tablolar, operatörlerin malzeme, kalınlık ve gereken doğruluğa göre uygun ayarları hızlı bir şekilde seçmelerine izin vererek kurulumu kolaylaştırır.

Tekno tablolar doğrudan makineye bağlıdır. Bu nedenle, her makine üreticisinin kendi tekno tabloları vardır.

Aşağıda, tekno tabloların GO2cam'de nasıl uygulanacağına dair içerikler bulunmaktadır.

Tekno tabloların oluşturulması

Makine dosyasını yükleyin.

Bir tekno tablo tanımlayabilmek için ilk adım bir makine yüklemek veya oluşturmaktır. Dosya uzantısı .MCE'dir.

Malzemeyi tanımlayın.

  • Üzerine sağ tıklayın ve düzenleyin.

  • Malzemeyi seçin.

  • EDM kodu alanına, örneğin Çelik gibi, tekno tabloda kullanılacak malzemeyi tanımlamak için malzeme adını yazın. Malzemeyi uygulayın ve kaydedin.

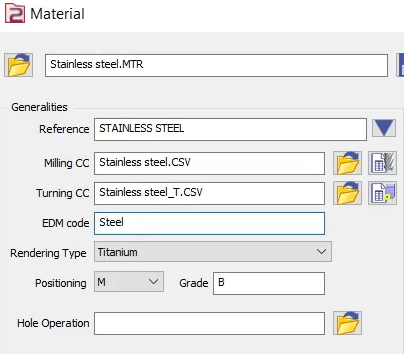

EDM code field - material.PNG

Makine yapılandırması.

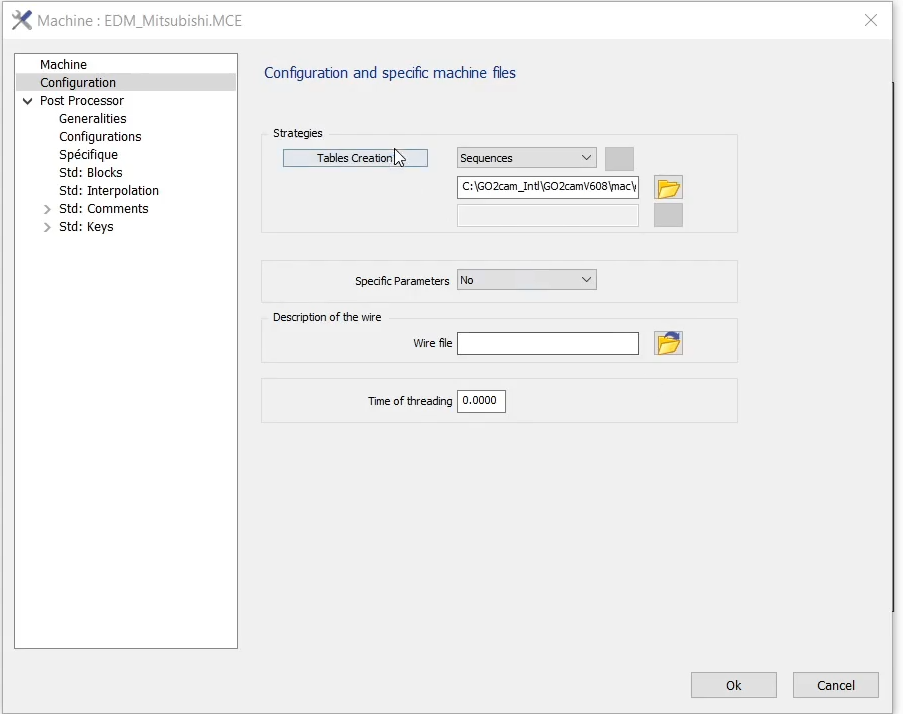

  • Makineyi düzenleyin ve yapılandırma bölümüne gidin.

  • Stratejiler açılır listesinden "Sıralamalar"i seçin.

  • Tabloların kaydedileceği dosya dizinini tanımlayın.

  • Klasörü seçin.

  • Tekno tabloların parametrelerinin tanımlanması için bir pencere açmak üzere "Tablolar Oluştur" düğmesine tıklayın.

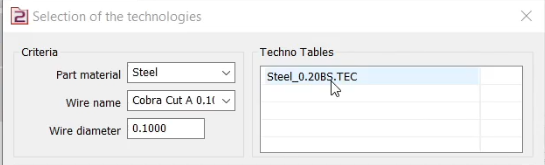

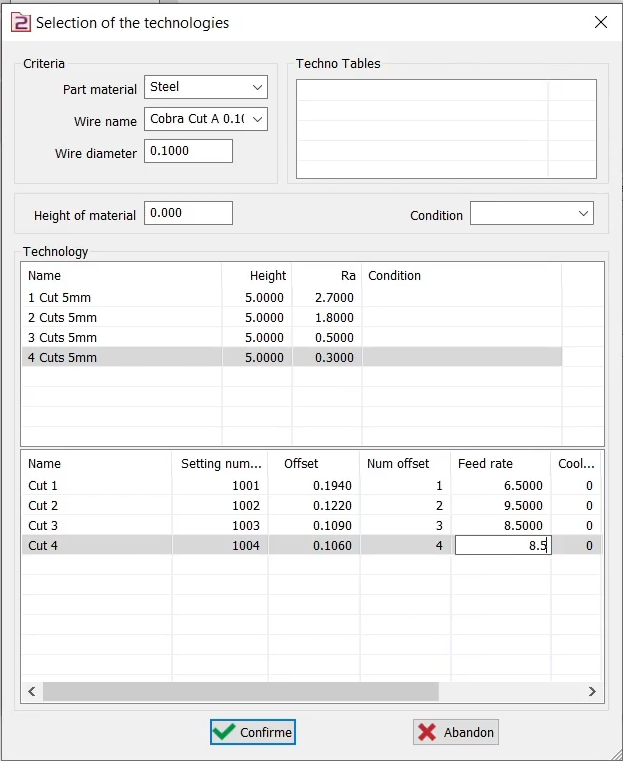

Teknolojilerin Seçimi penceresinde:

  • Yeni bir tekno tablo oluşturmak için Teknoloji alanına sağ tıklayın ve Ekle'yi seçin. Yeni bir satır eklenir.

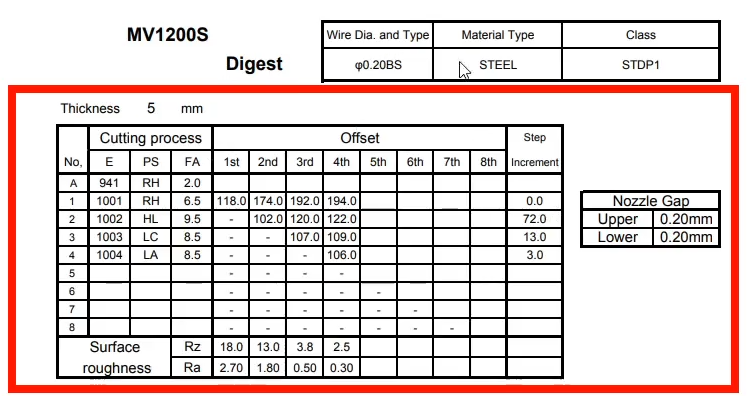

  • İlgili parametreyi girmek için üreticinin veri kitabından referans alın. örneğin Mitsubishi. Her tel, malzeme, sınıf ve malzeme kalınlığı türü için bir tekno tablo sağlanır.

manufacturer table.PNG

  • Ayarlama numarası E sütununda, ilerleme hızı FA sütununda, her kesim numarası için ofset değeri ve altta yüzey pürüzlülüğü değeri tanımlanır.

  • Üretici tablosuna göre gerekli parametreleri girin.


Teknoloji altındaki ilk alan kesimlerin ayarlanması içindir. Aşağı doğru ikinci tablo, besleme hızı ve ofset gibi her kesim için diğer parametreleri tanımlamak üzere kullanılır.

Tüm değerler girildikten sonra, dosyayı onaylayın ve adlandırın.

Bu dosya artık Tekno Tablolar alanında mevcuttur.

Daha fazla tekno tablo tanımlamak için işlemi tekrarlayın.


▶️ Tekno tabloların oluşturulması hakkında ayrıntılı bir kılavuzu bu videoda bulabilirsiniz.

Creation of techno tables-20240912-095134.png

Tekno Tabloları Kullanma

Yöntem 1: Her döngüye uygulama

Yapılandırmaya Erişin:

  • Makine dosyasını açın.

  • Yapılandırma bölümüne gidin.

  • Tekno Tabloları için doğru dizinin belirtildiğini doğrulayın.

İşleme Döngüsünü Seçin:

  • İşleme döngüsü seçeneklerini genişletin.

  • Açmak için stratejiye çift tıklayın

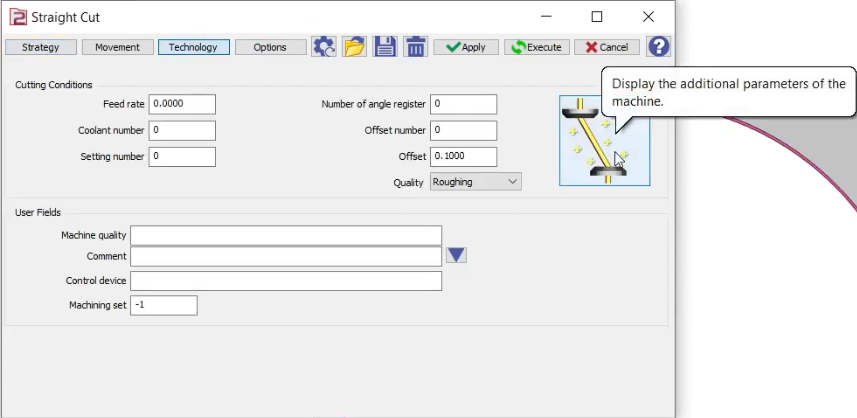

  • Teknoloji sekmesine gidin.

  • Arayüzün sağ tarafında bulunan tel resmine tıklayın


  • Aşağıdaki pencerede, oluşturduğunuz Tekno Tabloyu seçin.

  • Bu tablodan belirli bir teknoloji seçin ve onaylayın.

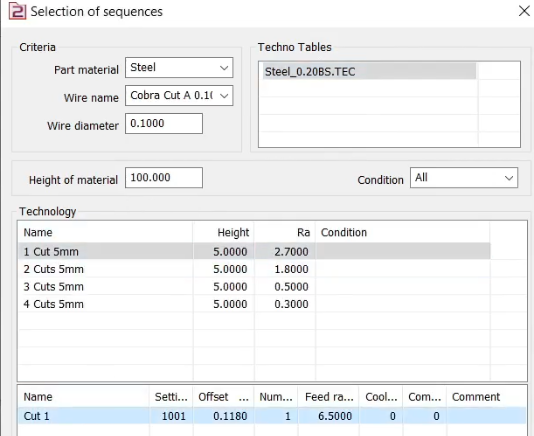

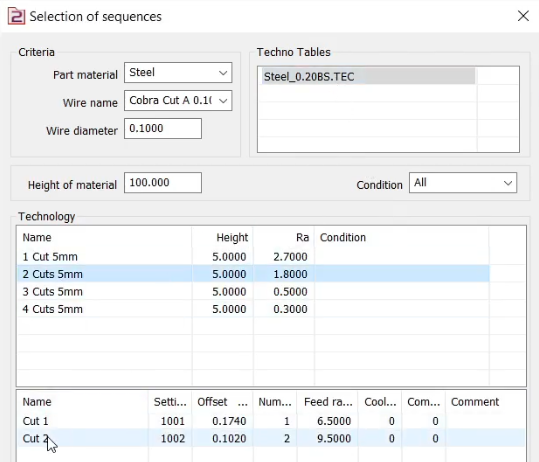

Pencere, 'Teknolojilerin Seçimi' penceresine benzer. Ancak bu, tanımlanan teknolojileri bir döngüye uygulamak için kullanılır ve başlığı 'Sıralamaların Seçimi'dir.

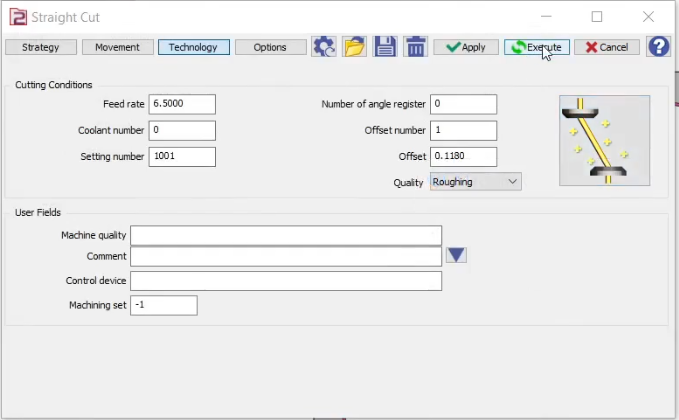

  • Teknoloji penceresinde, kesme koşullarının seçilen Tekno Tabloya göre otomatik olarak güncellendiğini gözlemleyin.

  • Bu değişiklikleri doğrulamak ve işleme işlemine devam etmek için "Çalıştır" düğmesine tıklayın.


▶️ Tekno tabloları kullanmanın 1. yönteminin ayrıntılarını bu videoda bulabilirsiniz.

1st Method to use Techno tables-20240912-095015.png

Yöntem 2: Stratejiye göre uygulama

  • Makine dosyasını açın.

  • Yapılandırma bölümüne gidin.

  • Tekno Tabloları için doğru dizinin belirtildiğini doğrulayın.

  • Strateji sekmesine gidin.

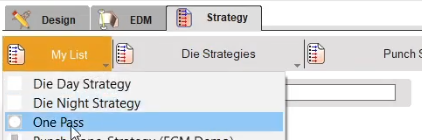

  • Mevcut listeden istenen stratejiyi seçin (örneğin, Tek Geçiş Stratejisi).


  • Oluşturduğunuz Tekno Tabloyu seçebileceğiniz bir pencere görünecektir.

  • Gerekli teknolojiyi seçin ve Onaylayın.

method 2 warning.PNG

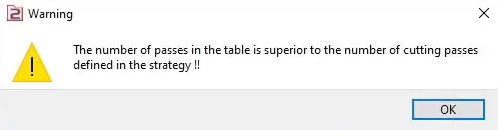

  • Tekno tablodaki geçiş sayısı stratejide tanımlanan geçiş sayısından fazlaysa bir uyarı görünebilir. Tamam'a tıklayın

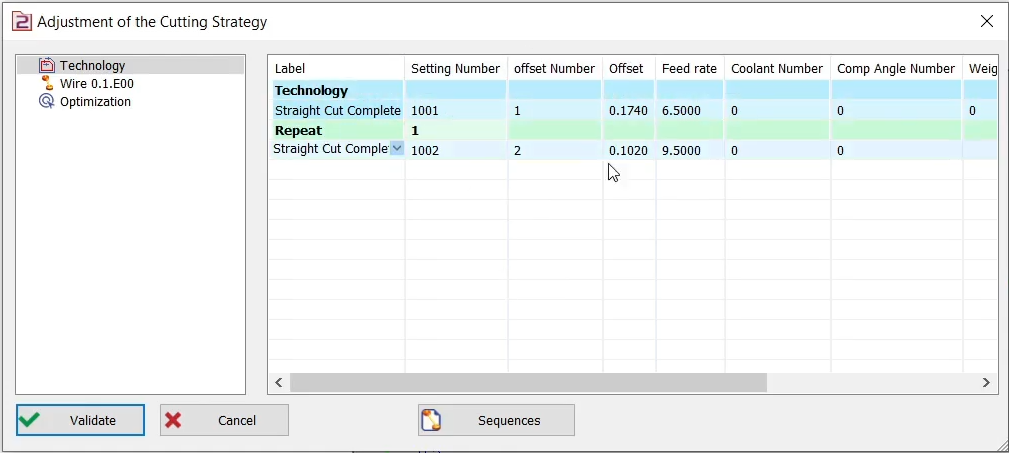

  • Kesme Stratejisi penceresi açılacaktır. Kesme geçişlerinin sayısı, tekno tabloya göre GO2cam tarafından otomatik olarak ayarlanır. Diğer parametreler de seçilen tekno tabloya göre otomatik olarak doldurulur.

  • Kesme Stratejisini Doğrula

  • İş parçası üzerindeki geometriyi seçin.

  • EDM stratejisini hesaplayın ve doğrulayın.

Kesme Stratejisi penceresi

Parametreleri Doğrulayın:

  • İşleme ağacındaki İşleme üzerine sağ tıklayın ve işlem listesini açın.

  • Açılır listeden "Teknoloji"yi seçin.

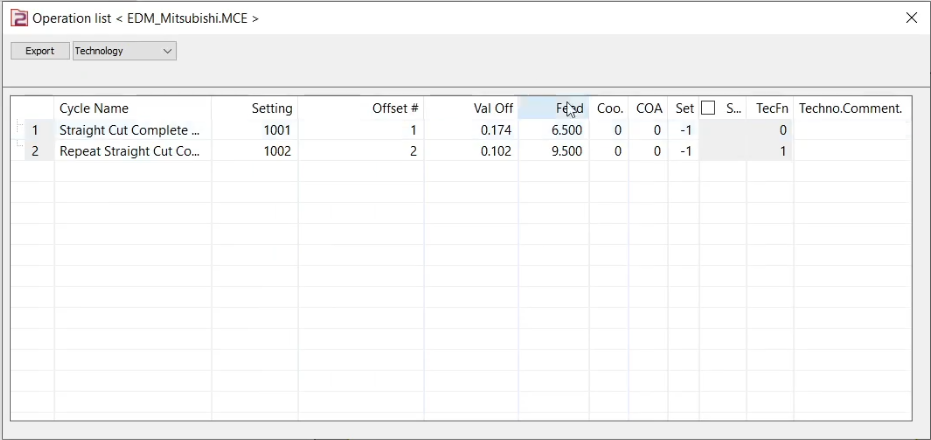

  • Daha önce Tekno Tabloda uygulanan parametrelerin mevcut işlemde doğru bir şekilde yansıtıldığını doğrulayın.

İşlem Listesi

▶️ Tekno tabloları kullanmanın 2. yönteminin ayrıntılarını bu videoda bulabilirsiniz.

2nd Method to use techno tables-20240912-095105.png

Üretici Tekno Tabloları

GO2cam, birçok üreticinin tekno tablolarını yönetebilir. Parametreleri dahil etme ve yazılımdaki tekno tabloları tanımlama süreci, farklı üreticilerin tümü için aynıdır. EDM makinesi üreticilerinden bazı örnekler şunlardır:

  • AgieCharmilles

  • Makino

Sağ tarafta bazı tekno tablo örneklerini indirebilirsiniz.

  • Mitsubishi

Sağ tarafta bazı tekno tablo örneklerini indirebilirsiniz.

  • Sodick ve daha fazlası…
