The EDM-Expert interface offers a user-friendly platform giving access to EDM data for AgieCharmilles products(specifying machining parameters and selecting target machine options), enabling the creation of fully executable jobs. It acts as a mediator between various EDM-Expert modules, ensuring compatibility based on machine model and specific interfaces. The interface then seamlessly transfers the necessary data to GO2cam.

Sistem esnekliğini korumak ve gelecekteki makine modeli güncellemelerini veya EDM verisi değişikliklerini karşılamak için arayüz, bir izolasyon mekanizması içerir. Bu, GO2cam üzerinde doğrudan değişiklik yapma ihtiyacını önleyerek sağlam ve uyarlanabilir bir entegrasyon sağlar.

Yapılandırma

  • Makine MCE'sini uygun post-prosesör ile tanımlayın.

  • Makine için yapılandırma ayarlarında, Stratejiler altındaki açılır listeden EdmExpert'i seçin.

  • İlk alanda, EDMExpert'in kurulu olduğu dizini seçin.

  • İkinci alanda, makine adını seçin. Aile ve makine adı noktalı virgülle ayrılır ve şu formatta verilir (örneğin, "cut;cut400").

  • Yapılandırmayı doğrulamak ve makineyi kaydetmek için Tamam'a tıklayın.

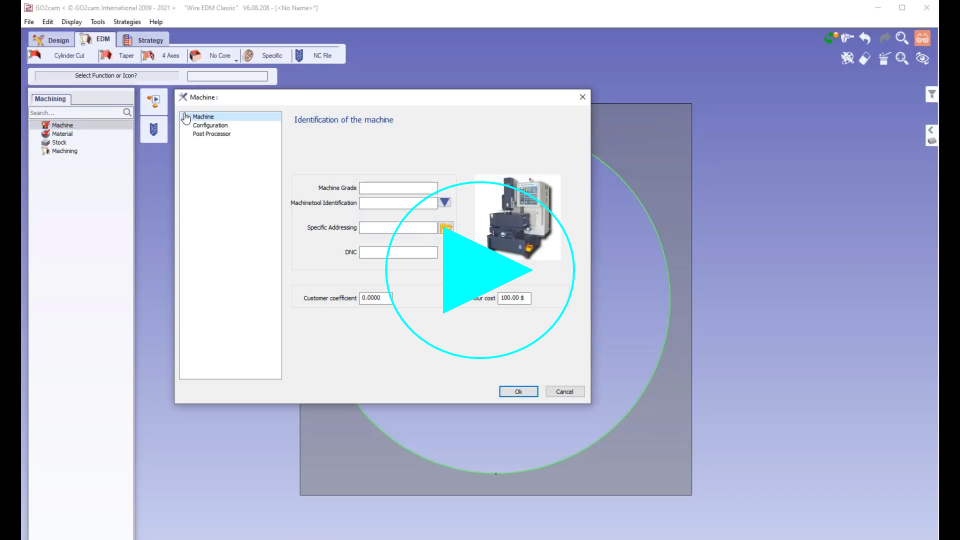

▶️ GO2cam ve EDMexpert'i nasıl bağlayacağınızı aşağıdaki videoda bulabilirsiniz:

How to link GO2cam and EDMexpert-20240916-104536.png

İşlem

  • Bir strateji uygulandığında, EDMExpert veritabanına bir bağlantı yapılır ve bir sıra seçimi penceresi açılır.

  • Makineye bağlı olarak, işlenebilir malzemeler, kullanılabilir teller ve çapları alınır.

  • Açılır menüler kullanarak, malzemeyi ve teli seçin. İlgili kodları, ardından isimleri görüntülenir.

  • Malzeme yüksekliği ve tel çapı da belirtilebilir.

Yanlış bir tel çapı (veya 0) girilirse, mevcut çapların bir listesi görüntülenir.

  • Seçilen kriterlere bağlı olarak, ara teknoloji alanında geçerli sıraların bir listesi gösterilir. Bazı makineler için, listenin görüntülenmesi için tüm kriterlerin sağlanması gerekir.

"cut" ailesi makineleri için, bir sıra listesinin görüntülenmesi için bir koşul gereklidir.

  • Seçmek, değiştirmek veya yeni bir sıra oluşturmak için alana sağ tıklayın.

  • Yeni bir sıra listesinin oluşturulması, mevcut kriterlerle başlatılan bir sıra oluşturmak için bir EDMExpert penceresi açar. Sırayı sıralayın veya seçin, gerekirse parametreleri tanımlayın ve adımları oluşturun. Sağlanan alanda sıra adını tanımlayın ve kaydetmek için doğrulayın.

  • Bir sıra seçildiğinde, bir SEQ dosyası adı istenir. Post-prosesör tarafından okunacak ve programa entegre edilecek bir SEQ dosyası oluşturulur. Ad, ara teknoloji listesinde gösterilir ve her döngünün teknoloji yorumlarına kaydedilir. Son liste, kullanılan paso ve rejimleri görüntüler.

  • Bir sıra seçildikten veya oluşturulduktan sonra, ara listedeki adına sağ tıklayarak değiştirilebilir. Sıra değerlerinin değiştirilmesine izin veren bir EDMExpert penceresi açılır.

  • Son listede, gerekli paso seçin ve strateji ayarlama penceresine geçmek için onaylayın.

  • Onay üzerine, makine Millennium ailesine aitse, SEQ dosyasından bir TEC dosyası oluşturulur.

  • Stratejiyi doğrulayın, profili tanımlayın ve hesaplayın. İşleme, SEQ'ya göre yapılır.

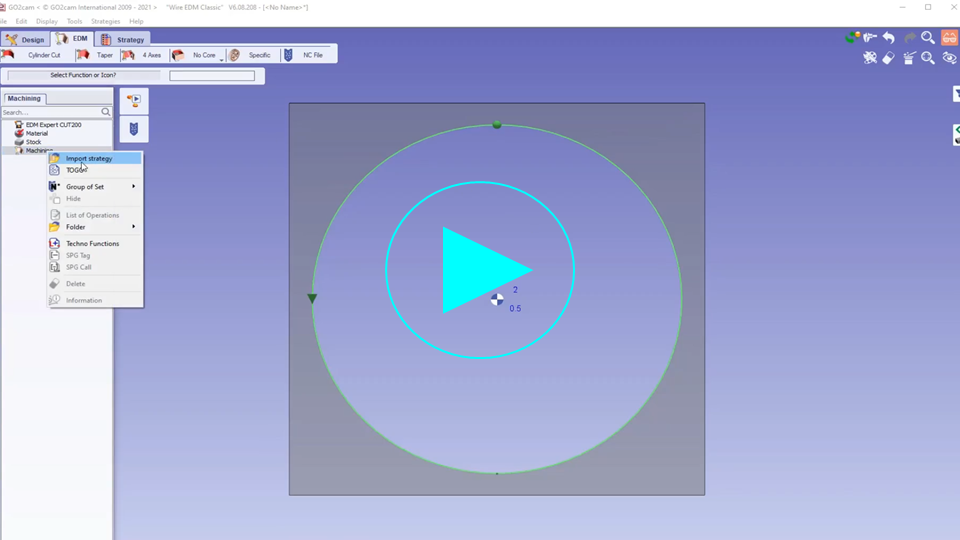

▶️ EDMexpert'ten bir SEQ oluşturmayı aşağıdaki videoda bulabilirsiniz:

EDMexpert - how to generate a SEQ from EDM expert-20240916-104435.png
