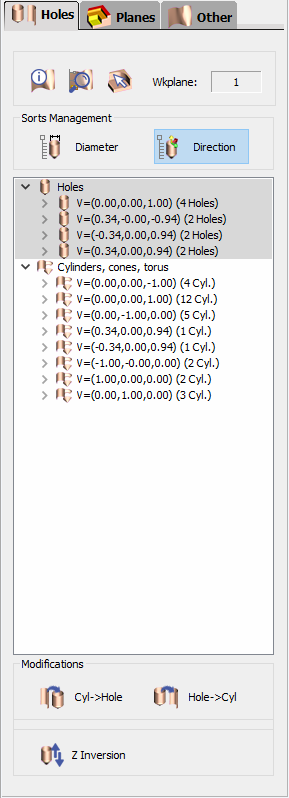

Analiz edilen katının delikleriyle ilgili bilgiler ve cihazlar. Analiz edilen delikler bir tabloda görüntülenir ve 2 türe ayrılır: delikler ve diğer elemanlar (silindirler, koniler, toruslar).

Yakınlaştırma seçimi : listede bir eleman (delik, yüzey vb.) seçildiğinde, eğer katı üzerinde bulamazsanız, üzerine yakınlaştırma yapmak için bu düğmeye tıklayın.

Bilgi : bu simgeye tıklayın ve bilgi almak için katı üzerindeki herhangi bir elemana tıklayın; koordinatlarını ve değerlerini alırsınız ve elemanlar listesinde altı çizili olarak bulabilirsiniz.

Çalışma düzlemi : analizin hangi çalışma düzleminde yapıldığını bilmek için.

Delik Tablosu:

Bu delikler işlenmesi gereken (delme vb.) elemanlardır.

Diğer elemanlar (silindirler, koniler, toruslar) noktasal işlemlerle işlenmesi gereken elemanlar değildir.

Sıralama Yönetimi:

Her eleman hakkında bilgi verilir ve bunları sıralayabilirsiniz:

göre Çap , göre Yön , veya birleştirin sıralamaları.

Örneğimizde , sıralama yönüne .

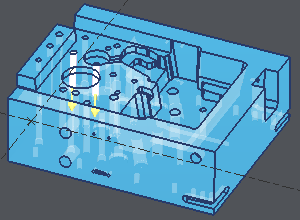

göre yapılmıştır. Her satır, deliğin yön vektörünün koordinatlarını verir, vurgulanan satır dikey olmaya yakın ancak dikey olmayan 2 deliği gösterir! Bu bilgi önemlidir ve analiz olmadan elde edilmesi çok zordur.

Değişiklikler:

Analiz tarafından verilen bazı verileri değiştirme yeteneğine sahipsiniz:

• Bir silindiri deliğe dönüştür

• Bir deliğin Z yönünü değiştir. Örneğimizdeki seçilen 2 delik için yapılan budur.

• Bir deliği silindire dönüştür.

Delikler üzerinde işlemler:

Delikleri işleme için hazırlamak üzere, seçilen delik(ler) üzerinde sağ tıklama ile bazı fonksiyonlar mevcuttur:

Durdurmak için deliği: deliğin üzerine katı bir yüzey oluşturarak, şekil frezeleme ile deliği kaba işlemekten kaçının.

Deliğin 2 yanını durdurmak için

Durdurma yüzeyini sil

Durdurma yüzeyini taşı , bazı özel durumlarda kullanışlıdır: hareket sadece bir Z ötelemesidir, taşınacak yüzeye tıklayın ve ardından yeni Z'yi doğrudan katının bir kenarına tıklayın.

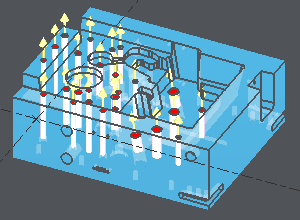

Aşağıdaki örnekte, biz referans düzleminde yapılan işlemlerle kaba işlenebilecek delikleri listeden seçtik .

Ardından bir sağ tıklama ve ' Durdur ' seçeneğini seçin, tüm delikler artık katı yüzeylerle kaplanmıştır.

Bu yüzeyleri katı renginden ayırt etmek için kırmızı rengi seçtik.
