Bu, standart torna takımı ve özel form takımları ile çok özel bir takım yolu herhangi bir geometriyi takip eder ile yapılır. Tek paso hesaplanır, ancak çok dikkatli olun: bu çevrimde herhangi bir ölçü kontrolü yoktur! Ayrıca, stokta malzeme kaldırma işlemi de yoktur!

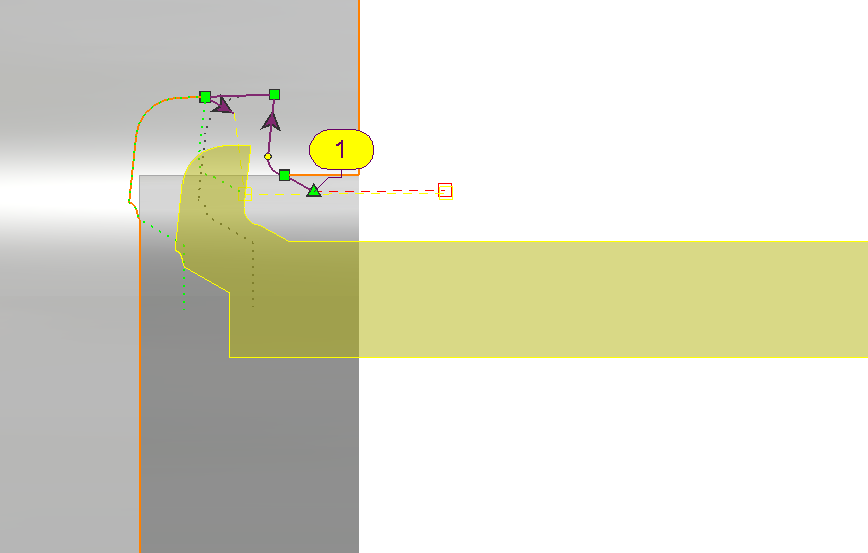

Takım yolu belirlenir manuel olarak , sadece seçilen geometriyi G01 ve G02/03 hareketleriyle takip eder.

Yaklaşma ve geri dönme noktaları, geometri seçiminde ayarlanır. Bu noktalar, kesici takımın iş parçasına göre hareketine nerede başlayıp nerede bittiğini kontrol eder.

• Form takımları are typically used for this type of operation.

• Yaklaşma ve geri dönme noktaları belirli bir mesafede ayarlanır takımın ekseni boyunca .

Stok, artık noktadan noktaya işlem için hesaplanmıştır.

Bu çevrimin uygulanmasını gösteren bir video izleyin:

Diyalog Alanı

Parametreler

Takım yolu

Çevrim tipi

Hayali uç numarası

Takım yolu

Diyalog Alanı

Parametreler

Yaklaşma ve Geri Dönme Özellikleri

Güvenlik mesafesi

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

İş mili devri

Devir aralığı

Z'de İlerleme

İlerleme

X'te İlerleme

İş mili yönü

Maksimum iş mili devri

Özel soğutucu

Soğutma numarası

Takım Numaralandırma

Takım numarası

Özel Numara

Radyüs telafi numarası

Uzunluk telafi no

Kullanıcı bilgileri

Yorum

Kontrol ünitesi

İşleme Seti

Diyalog Alanı

Parametreler

Çarpışma yönetimi

Stokta ölçü kontrolü

XY Ofseti

Güvenli Alan

Z Ofseti

Hızlı hareketler için Z'de güvenlik mesafesi

Hızlı hareketler için X'te güvenlik mesafesi

Eğri Hesaplama

Eğri Toleransı

Eğriyi şuna ayır
