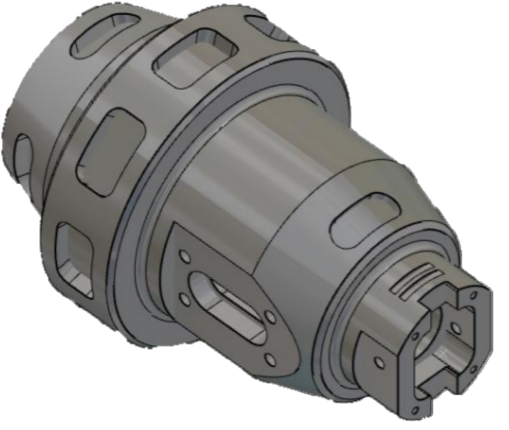

V6.11'den itibaren GO2cam şunları algılayabilir: özellikler tornalama parçaları için katılar üzerinde.

Algılama şunların üretim ortamı için çalışır:

• Yatay Torna

• Dikey torna

• İsviçre Torna

1 . Algılama yalnızca bir dönme düzlemi varsa çalışır.

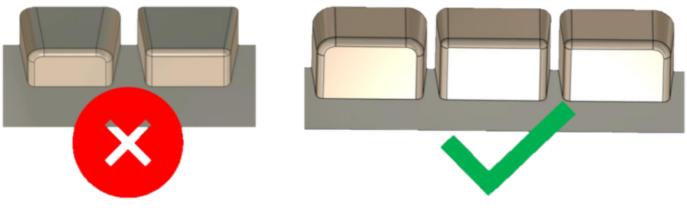

2 . Algılanacak cepler/adalar konik radyüse sahip olmalıdır.

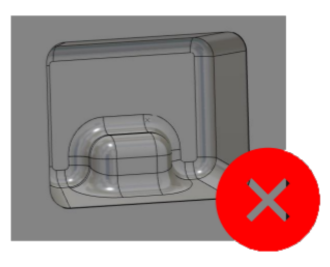

3 . Karmaşık 3B şekiller algılanmayacaktır.

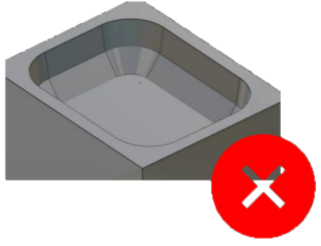

4 . Yalnızca sabit konik açıya sahip şekiller dikkate alınır.

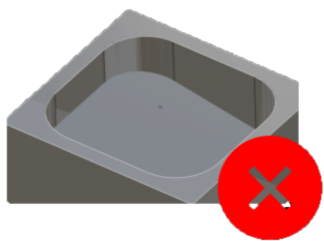

5 . Eğimli alt yüzey dikkate alınmaz.

Tespit edilen özelliklerin tipolojisi şunlardır: cepler, açık cepler ve yuvalar. Her biri için tespit edilen özellikler aşağıdadır:

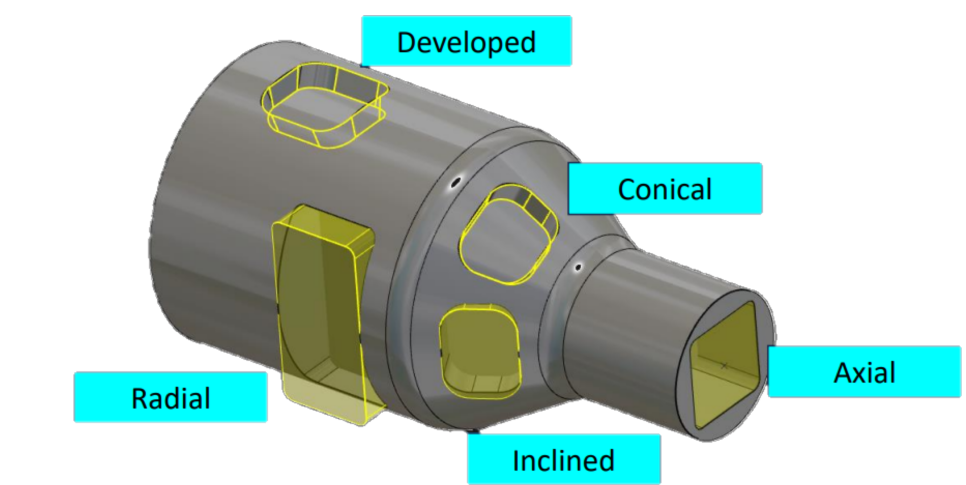

Cep özellikleri:

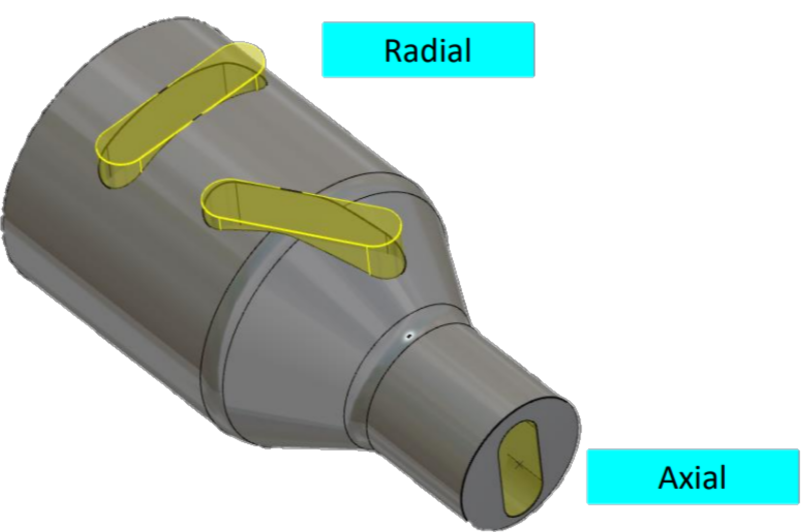

Yuva özellikleri:

Açık Cep özellikleri:

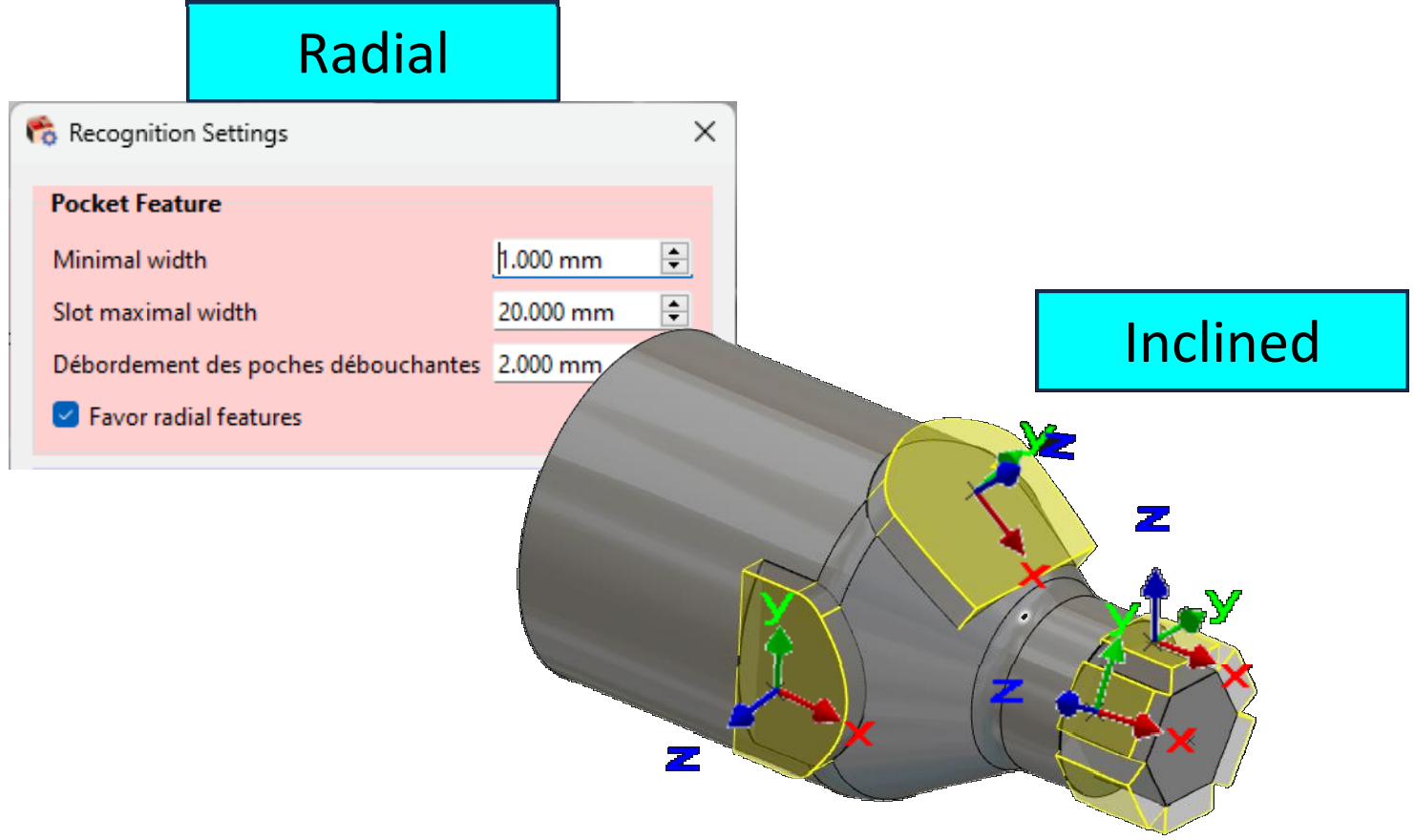

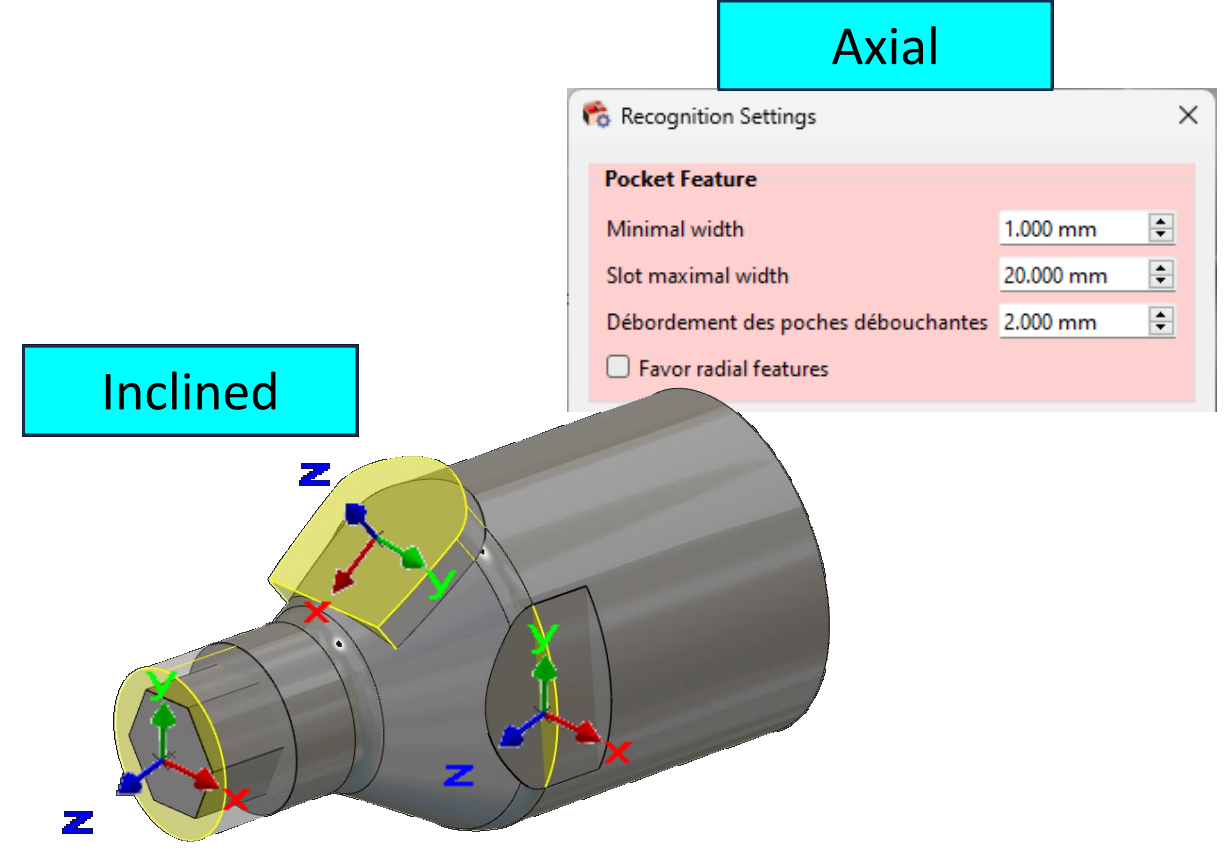

İçinde Algılama ayarları seçebilirsiniz Radyal özellikleri tercih et veya değil

Açık Cep özellikleri:

Açık Cep Özelliğini (Yerel veya Tamamen) Kapatma Yeni Olanak

"Profilde açık alan" işlevi artık özellikler için de dikkate alınmaktadır.

Bu, takım çarpışması risklerini azaltmaya yardımcı olabilir.

Bir özelliği kapatmak için ilgili özelliğin yüzeyine tıklamanız yeterlidir.

Profillerde olduğu gibi, öğe öğe tıklamak yerine tüm alanın durumunu değiştirebilirsiniz:

• Shift + İki öğeye tıklayın : Seçilen öğeler arasındaki tüm öğeleri açar/kapatır.

• Baloncuk üzerine tıklama : Tüm özelliği değiştirir.

Not: Profillere kıyasla bir kısıtlama vardır - yalnızca başlangıçta özellikte açık olan öğeler kapatılabilir (ve gerekirse yeniden açılabilir). Bir yüzey değiştirilemezse, üzerine gelindiğinde kırmızı olarak görünür.

Tornalama'da otomatik özelliği uygulama süreci frezelemeye benzerdir:

1. Parçayı içe aktar

2. Makineyi ve malzemeyi seçin.

3. Otomatik özellik algılamayı başlatın ve hangi özellikleri işleyeceğinizi seçin.

4. Takım yollarını hesaplamak ve parçayı işlemek için onaylayın.

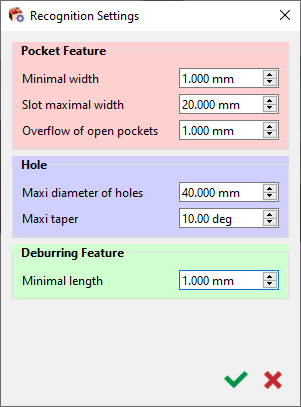

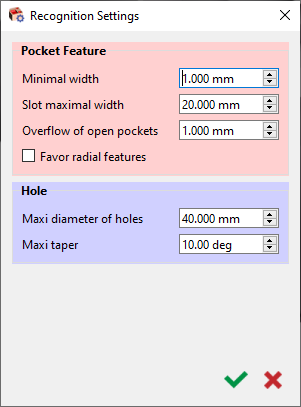

Algılama Ayarları Penceresi:

Bu Algılama Ayarları penceresi V6.11'den itibaren eklenmiştir. Algılama için bazı ön parametre değerleri ayarlamaya olanak tanır Cep özellikleri ve Delikler .

Daha ilginç bir yön, artık bir taşma için bir açık cepler , cep derinliğinin tam olarak işlendiğinden emin olunur.

Frezeleme için, çapak almanın uygulanacağı minimum bir uzunluk ayarlanabilir.

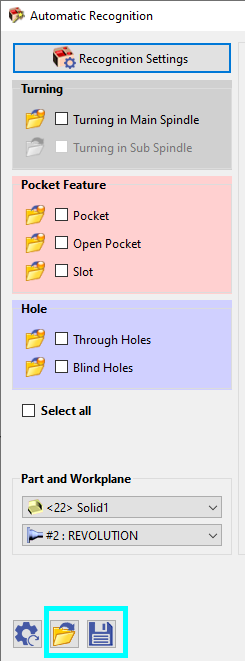

Tüm otomatik programlama işlevleri tek bir pencerede birleştirilmiştir.

Torna : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

Klasör simgesi aracılığıyla erişilebilen opelistlerin/otomatik opelistlerin listesi, tanımlanan doğru tipolojiye dayanmaktadır.

Cep Özelliği : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

Delik : bir delik modelleri kütüphanesi (standart veya kullanıcı). Algılama daha sonra seçilen kütüphanede bulunan ilk uyumlu modeli tanınan deliklere atayacaktır.

Artık şunları da yapabilirsiniz kaydetmek seçilen yapılandırma ayarları ve yüklemek başka bir parçaya uygulamak için.

Kontür modu için Seçili Profil içinde eklenmiştir Yuva stratejisi yuvaların tek bir tek paso ile takım çapı yuva çapına benzer olacak şekilde işlenmesini sağlamak için.

V6.11'den itibaren başka geliştirmeler de eklenmiştir:

• ‘Aynı Özellikleri Grupla’ etkinleştirildiğinde işleme sırasındaki optimizasyon iyileştirilmiştir:

  • Aynı işlemler birleştirilir

  • Uygun takım seçilir (opelist takımı zorlamıyorsa)

• Minimum mesafe hesaplaması yalnızca cep ve ada arasındaki veya 2 farklı ada arasındaki mesafeyle sınırlı değildir. Artık bir cebin en dar alanını da belirleyebiliyoruz.

• Tornalama algılaması, düzlemsel yüzeyler yerine dönme yüzeylerine dayalı olarak geliştirilmiş bir düzlemdeki özellikleri tanımlamaya kadar genişler.

  • Geliştirilmiş düzlemler otomatik olarak oluşturulur ve silindirik ve konik yüzeylerde etkili bir şekilde çalışır.

  • Silindirik geliştirilmiş düzlemler milimetre cinsinden ölçülür

Aşağıdaki video, V6.11'deki işleme özelliklerine getirilen geliştirmeleri göstermektedir.

Ön koşulları gösteren ve tipolojiler için çeşitli özellik algılamalarını gösteren bir video izleyin.

Bir Tornalama parçasının otomatik işlenmesi örneğini gösteren bir video izleyin.
