Giriş
Parçanın düzgün işlenmesini sağlamak için ana ayna konumu tanımlanmalıdır.
İşleme başlangıcında stok, çubuk besleyici tarafından itilir ve kesme takımı konumu çubuğu durdurur.
Bu anda, ana iş mili çubuğu açar, parçayı işlemek için yeterli stok taşması olacak konuma geri çekilir ve parçayı işlemek için çubuğu sıkıştırır.
Minimum stok taşması değeri aşağıda 2 durumda tartışılmaktadır:
Durum 1 : Kılavuz Burçsuz
|
Parçayı işlemek için minimum stok taşması: Alınlama payı + bitmiş parça uzunluğu + kesme payı + kesme takımı genişliği Ana iş milinin maksimum konumu kesme takımına ulaşamayacağı için, Kesme takımı ile ana iş milinin burnu arasındaki mesafeyi taşma konumuna eklemeliyiz . İşleme sırasında aşırı seyahat etmediğimizden emin olmak için bir güvenlik değeri de ekleyebiliriz. Bu güvenlik değeri çok fazla olmamalıdır, aksi takdirde işlenmemiş çubuğun uzunluğu daha büyük olacaktır. |

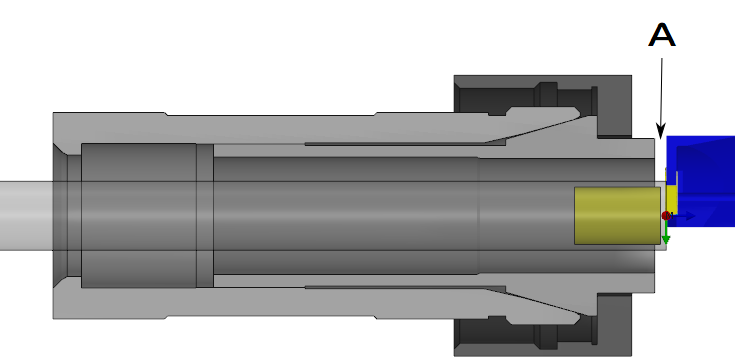

A - Kesme takımı ile ana iş milinin maksimum konumu arasındaki mesafe |
|
Değerlerle örnek örnek:
Taşma değeri 20.7 mm'den fazla olmalıdır
|

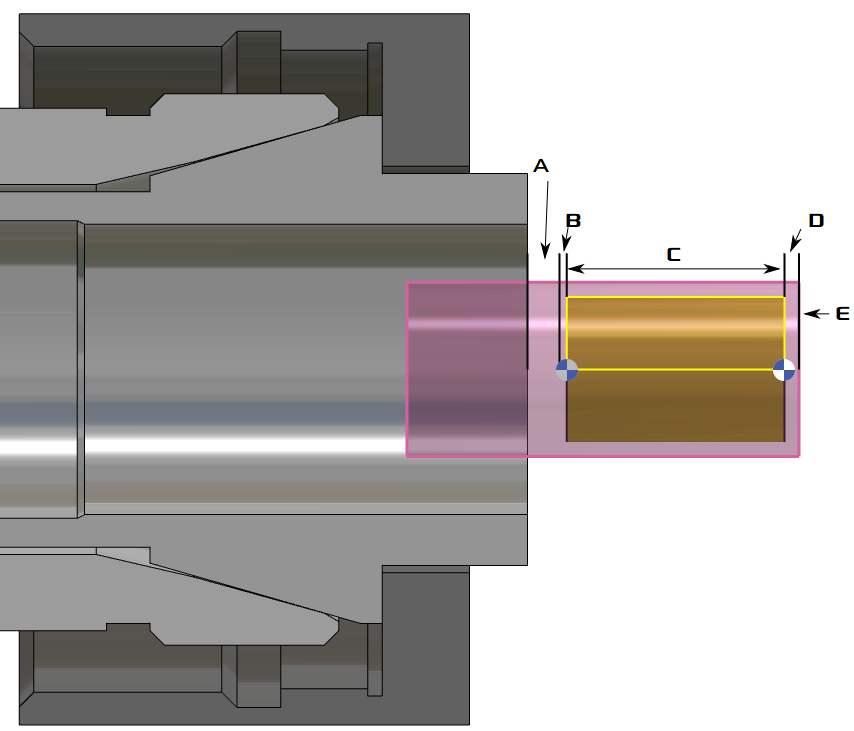

A - Kesme takımı genişliği B - Kesme payı C - Bitmiş Parça Uzunluğu D - Alınlama payı E - Referans kesme takımı |
Durum 2 : Kılavuz Burçlu
|
Hesaplanan kural aynıdır ancak bir kılavuz burç olduğu için, kesme takımı ile ana iş milinin burnu arasındaki mesafe daha büyüktür. Değerlerle örnek örnek:
Taşma değeri 182.7 mm'den fazla olmalıdır |

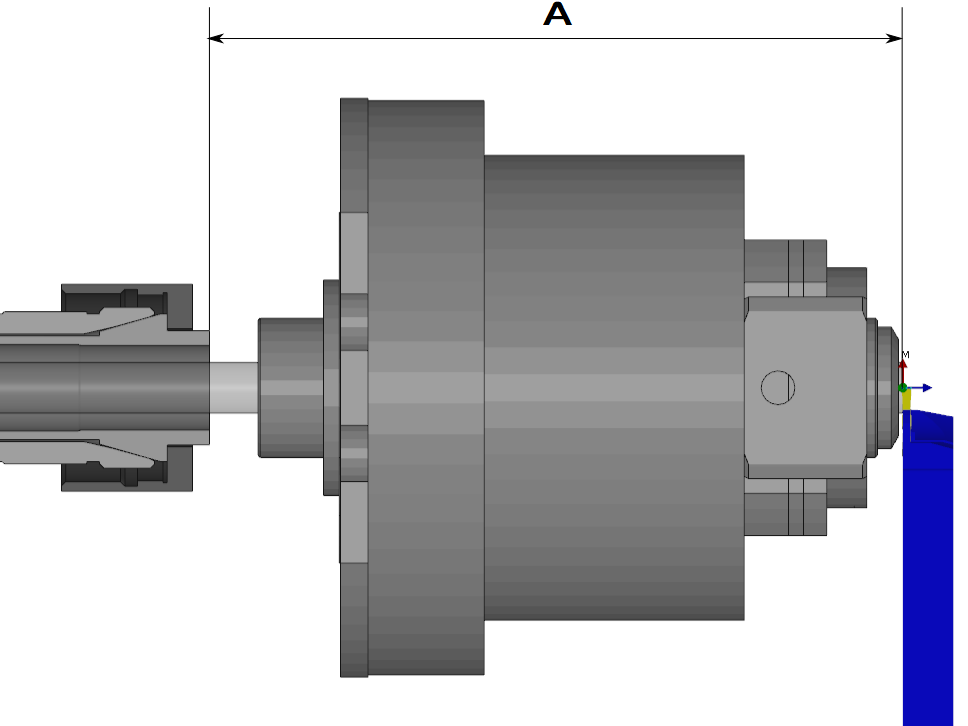

A - Kesme takımı ile ana iş milinin maksimum konumu arasındaki mesafe |
