İşlenmeye hazır Kama Yuvası şekilleri oluşturma yeteneği.

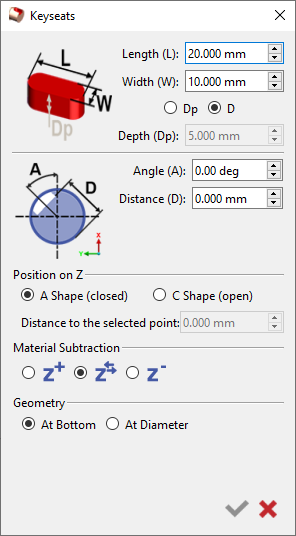

Parça tasarım menüsündeki Kama Yuvası fonksiyonuna girdiğinizde bu iletişim kutusu açılacaktır.

• Uzunluk(L) - Kama yuvasının z eksenindeki uzunluğunu tanımlayın.

• Genişlik (W) - Kama yuvasının genişliğini tanımlayın.

• Derinlik (Dp) - Kama yuvasının derinliğini tanımlayın

• Açı (A) - Z ekseni etrafındaki konumlandırma açısı

• Mesafe (D) - Parçanın 2 kenarından ölçülebilen mesafe (derinlik girdisini iptal eder)

• Z'de Konum - Çalışması için malzeme çıkarmayı Z- olarak ayarlamanız gerekir.

1. "A" şekli : Kapalı bir kama yuvası profili oluşturur.

2. "C" şekli : Açık bir kama yuvası profili oluşturur.

Seçilen Noktaya Mesafe: Kama yuvasının seçilen bir referans noktasına göre ofsetini belirtir.

• Malzeme Çıkarma: Z ekseni boyunca malzeme kaldırmanın kapsamını tanımlar. Seçenekler şunları içerir:

  • Z+: Pozitif Z yönünde malzeme kaldırır.

  • Z-: Negatif Z yönünde malzeme kaldırır.

  • Her ikisi: Hem pozitif hem de negatif Z yönlerinde malzeme kaldırır.

• Geometri -
