Sunum
|
Bir CAD sisteminden bir dosya içe aktardığınızda, katı modelde bazı sorunlar oluşabilir.
|
-

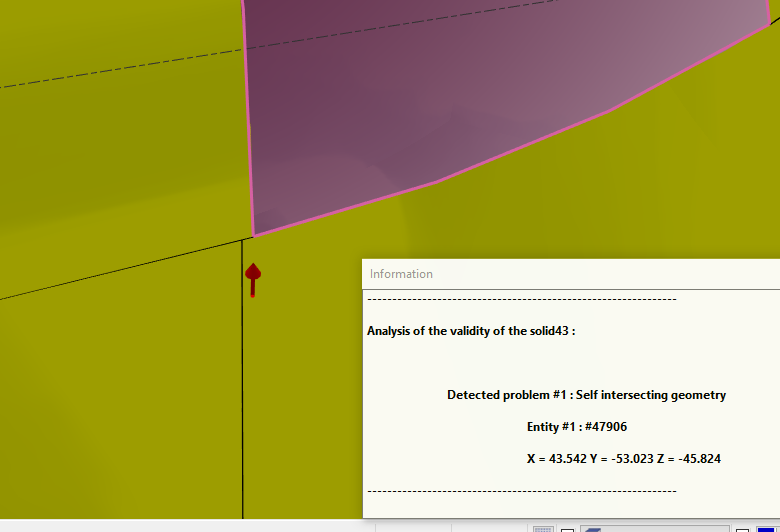

İlk işlem, aynı isimli fonksiyon ile katının katının geçerliliği kontrol etmektir. Katı doğruysa, bir sonraki işleme, yani parçanın konumlandırılması işlemine geçebilirsiniz.
-
Eğer hata mesajları varsa, dört farklı fonksiyon katı modeli onarmak için mevcuttur. Ana tavsiyemiz, bazı denemeler yapmanız ve fonksiyonları art arda kullanmanızdır.
Katı Basitleştirme
|
|
Tanım: modelin otomatik basitleştirilmesi, B-spline yüzeylerinin analitiklere dönüştürülmesi. Bu fonksiyon, özellikle silindir ve radyüslerin kötü hesaplanması durumunda kullanılmalıdır. Sadece tolerans değerini tanımlayın ve basitleştirmek için katıya tıklayın. |
Onarma ve Basitleştirme
|
|
Tanım: modelin geometrisini düzeltmeye ve katıyı yeniden oluşturmaya çalışır. Sadece tolerans değerini tanımlayın ve onarmak için katıya tıklayın. |
Geometrik ve Topolojik Düzenleme
|
Tanım: katı modelin topolojisinin düzeltilmesi. Sadece tolerans değerini tanımlayın ve temizlemek için katıya tıklayın. |
|
Yüzey Yönünü Değiştirme
|
Tanım: doğası gereği, tüm katı yüzeylerinin belirli bir yönü vardır. Nadir durumlarda, bu yön harici CAD yazılımından içe aktarıldıktan sonra doğru değildir. Genellikle, bu bir katının tüm yüzey kümesinde olur. Bu, Komut, basit bir tıklama ile bir katının tüm yüzeylerinin yönünü ters çevirmeyi sağlar. |
