GO2cam Vericut Dışa Aktarma

VERICUT lider bir CNC simülasyon ve doğrulama yazılımıdır tarafından geliştirilmiştir CGTech . CNC takım yollarını simüle ederek, çarpışmaları tespit ederek ve gerçek üretimden önce kesme işlemlerini optimize ederek hatasız işleme sağlar.

GO2cam'den VERICUT'a Dışa Aktarma

işleme verilerini dışa aktarmak için GO2cam için VERICUT simülasyon için:

  1. Projenizi şurada açın GO2cam .

  2. Şuraya gidin: Araçlar > Standart Makrolar > Vericut.ppi .

  3. Bu makro, simülasyon için gerekli tüm verileri (takım yolları, takımlar ve iş parçası) dışa aktaracaktır. VERICUT .

  • Frezeleme projeleri için: Makine ve parametre ayarlarını içeren bir Vericut projesi gereklidir.

  • Proje sağlanmazsa: Vericut içinde manuel olarak bir tane oluşturmanız gerekecektir.

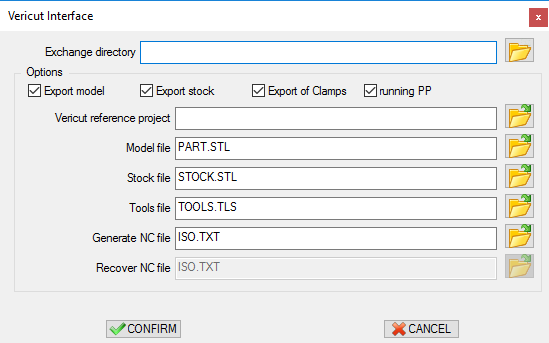

Arayüz Seçenekleri:


  • Değişim dizini: Vericut dosyalarının dışa aktarılacağı klasörü belirtir.

  • Modeli dışa aktar: Katı parçanın bir STL dosyasını dışa aktarır.

  • Stoku dışa aktar: Stokun bir STL dosyasını dışa aktarır.

  • Kelepçeleri dışa aktar: Tüm takım sistemlerini STL dosyaları olarak dışa aktarır.

  • PP'yi Çalıştır: Dışa aktarma sonrası NC dosyası oluşturmak için post işlemciyi otomatik olarak başlatır. İşaretlenmezse, NC dosyası kurtarılacaktır.

  • Vericut referans projesi: Dışa aktarılan öğelerle doldurulacak Vericut projesi.

  • Model dosyası, Stok dosyası, Takımlar dosyası: İlgili dosyaların adları.

  • NC dosyası oluştur / NC dosyası kurtar: "PP'yi Çalıştır" ayarlarına bağlı olarak oluşturulacak veya kurtarılacak NC dosyasının adı.

Özetle, Vericut.ppi arayüzü, proje kurulumu ve dosya dışa aktarma seçenekleri açısından esneklik sunarak, GO2cam'den Vericut'a simülasyon için veri aktarımı için akıcı bir yol sağlar.

image-20240911-064912.png Vericut dışa aktarma süreci bu videoda ayrıntılı olarak açıklanmıştır.

Vericut Export.png

GO2cam Eureka Dışa Aktarma

Eureka bir CNC simülasyon ve optimizasyon yazılımıdır tarafından geliştirilmiştir NUM . CNC işleme süreçlerini doğrulamak, optimize etmek ve simüle etmek için kullanılır, hatasız takım yollarını ve verimli üretimi sağlar.

GO2cam'den Eureka'ya Simülasyon İçin Dışa Aktarma

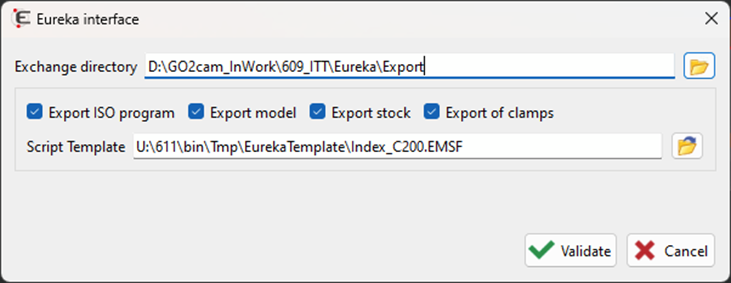

Bir projeyi GO2cam'den Eureka'ya simülasyon için dışa aktarmak için:


  1. Makine tanımının komut dosyası şablon klasöründe bulunduğundan emin olun.

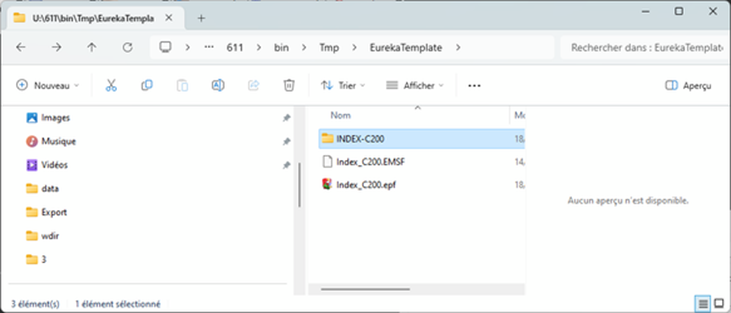

  1. Gerekli dosyaları GO2cam Exchange dizinine kopyalayın. Dosya bir şablondur ve işlenen parçaya göre değiştirilecektir. emsf işlenen parçaya göre değiştirilecek bir şablondur.

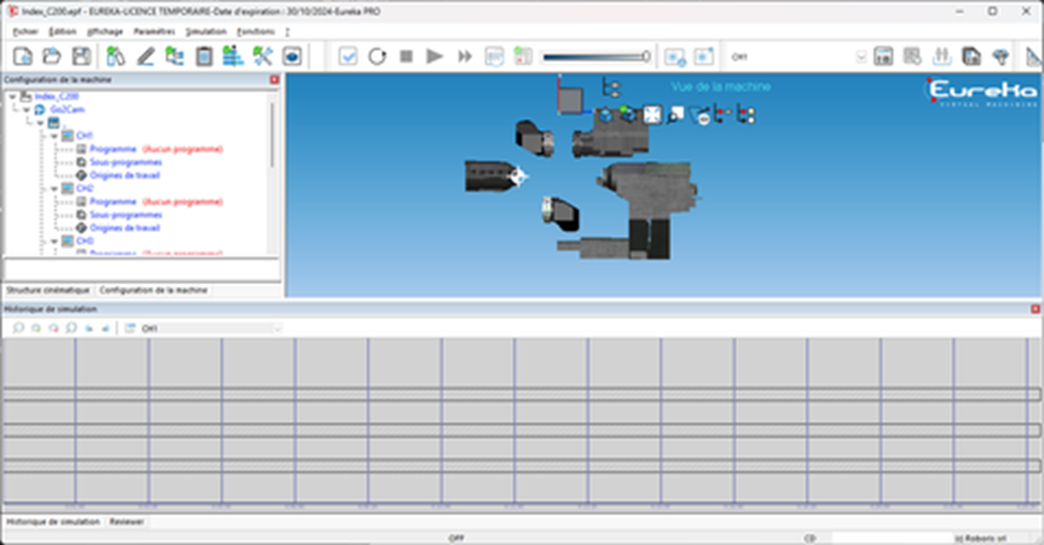

  2. Aç .epf file in Eureka. This will load the machine definition.


  1. "GO2cam" alt menüsüne tıklayın ve "Yapılandırmayı Yükle"yi seçin. Bu, araçları yükleyecektir ( .etf dosyası) ve GO2cam tarafından stok, parça ve diğer bileşenler için oluşturulan STL dosyaları.

  1. Araçları görüntüleyin veya değiştirin: Araç parametrelerine erişmek için kırmızı ile çevrelenmiş simgeye tıklayın. Bu değerler, dosyasındaki değerlere karşılık gelir. .etf dosyasındaki değerlere karşılık gelir.

Not: "LoadEurekaEtfFile.js" komut dosyası (U:\New\3d\usi\vericut adresinde bulunur) .etf dosyasını GO2cam'e yüklemek için kullanılabilir. Ancak, dosya ASCII olmayan karakterler içeriyorsa başarısız olabilir. Eureka ASCII kodlaması gerektirir, UTF-8 değil.
