Bu sayfa, değişken Z'li bir işleme çevriminin kullanımını göstermektedir. Bu durumda, odak noktası bir pah kırma çevrimidir.
Bu kılavuz, Manuel menüdeki tüm işlemler için de geçerlidir.
|

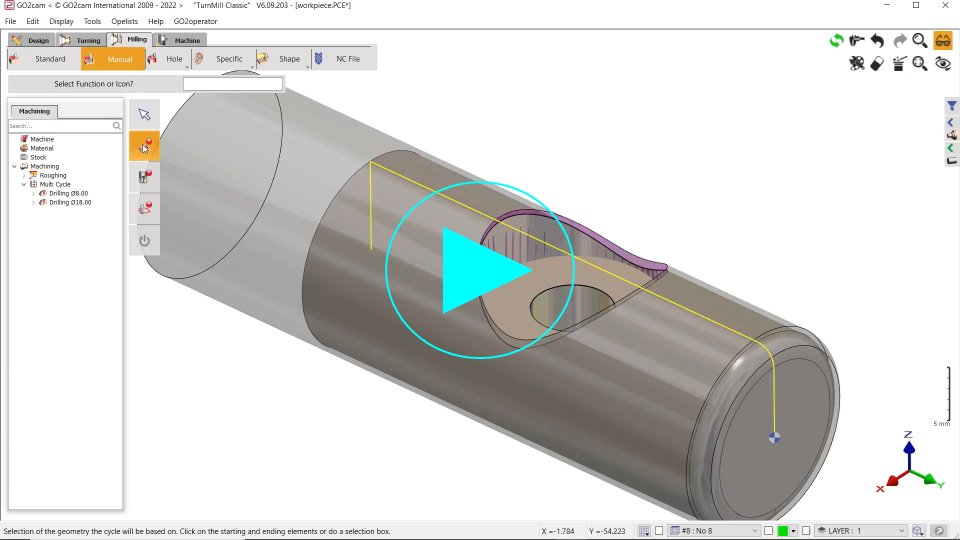

İlk adım olarak, iş parçasının Z düzleminde olduğundan emin olun. Manuel menüsüne gidin ve şuna tıklayın Geometri Seçimi . Şunu seçin Kenar yolu modu, çünkü geometri katı modellerden oluşmaktadır. |
|
|

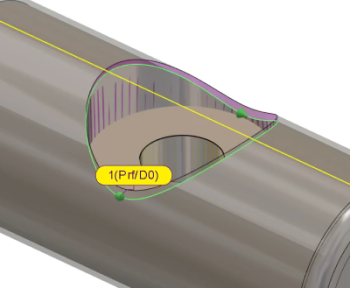

Gösterildiği gibi profili ve yönü seçin. Yüksekliği belirlemek için 'Üst Z'ye tıklayın, ardından arka plana tıklayın.
|
|
|

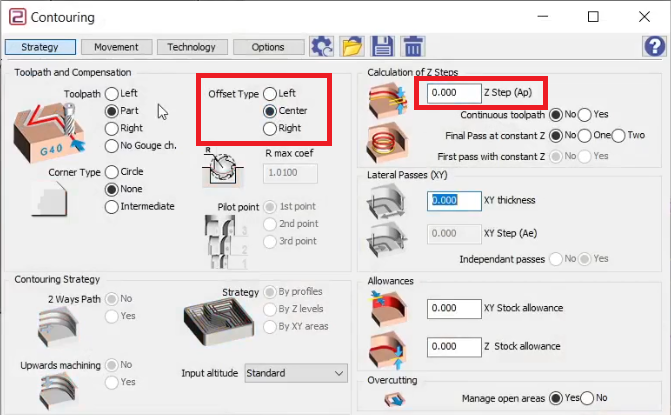

İçin takım , D04 Long küre uçlu freze seçin. Ve işleme çevrimi için Kontür seçin. Strateji sayfasında, 'Ofset Tipi'nde 'Merkez'i seçin ve Z Adım (Ap) için 0 mm ayarlayın. |
|
|

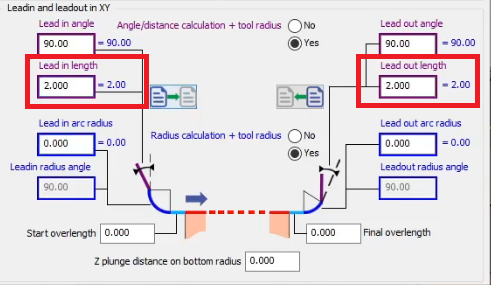

Giriş ve çıkış uzunluğunu 2 mm olarak ayarlayın ardından çevrimi hesaplayın. |
|
|

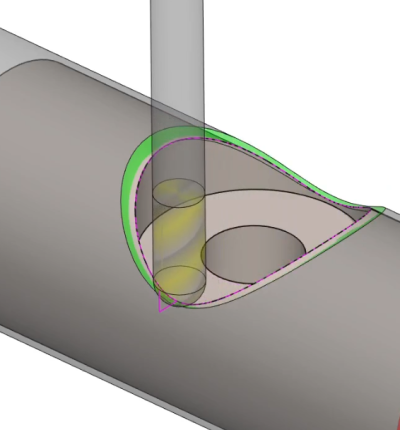

Simüle edin ve takımın Z'de değişen değerlerle profili işlediğini görün. |
|
|
|
