Bir 2D çizimin görünümlerini ve detaylarını 3D'de konumlandırın.

Sayfanın altında bir video izleyebilirsiniz: Buraya tıkla

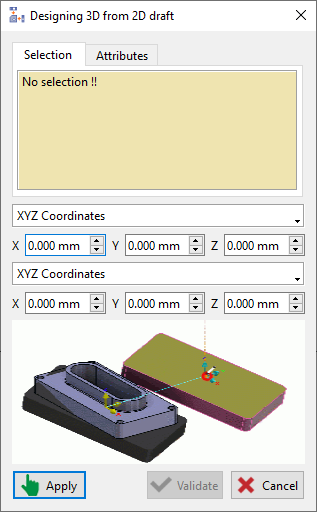

1. "2D'den 3D Tasarlama" Komutuna Erişin:

• "Tel Kafes" modülüne gidin.

• "Temizleme" bölümündeki "2D'den 3D Tasarlama" komutunu bulun ve seçin.

2. Sağ Görünümü Seçin ve Konumlandırın:

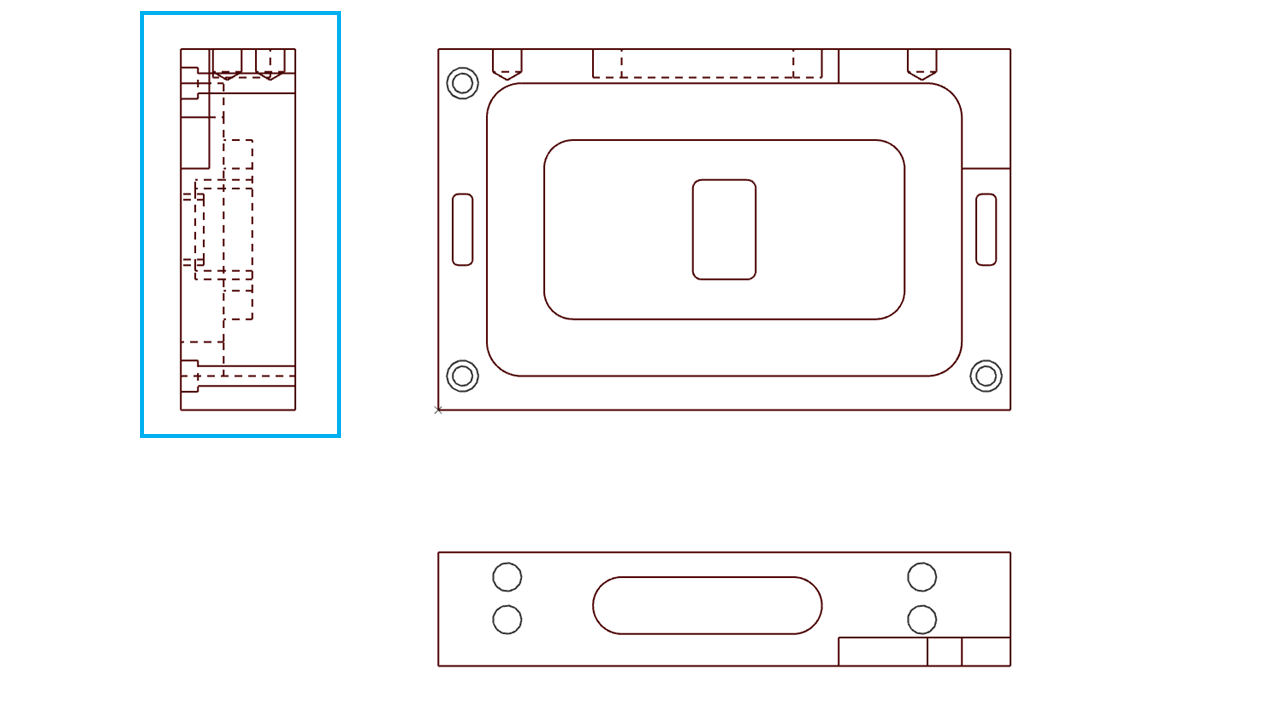

• Seçin: İş parçasının sağ görünümünü bir seçim kutusuyla çevreleyin.

• Seçimi Onayla: Seçili alan içinde sağ tıklayın ve "Seçimi Onayla"yı seçin.

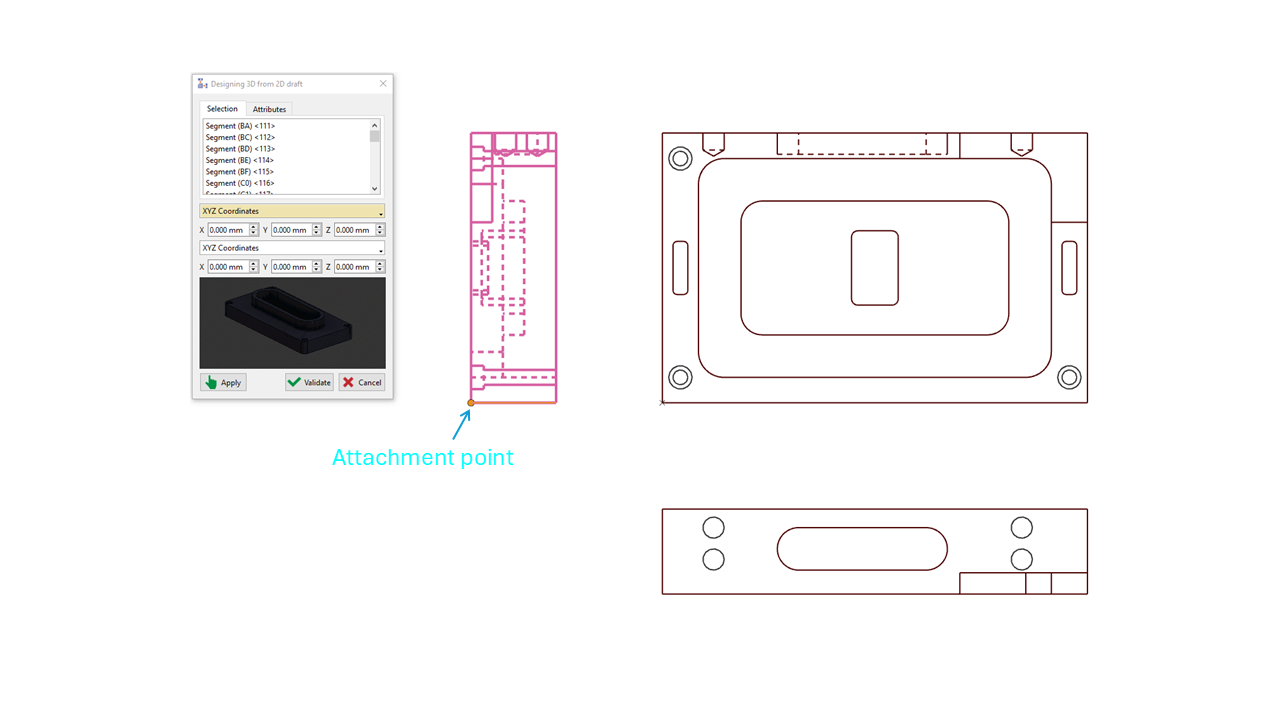

3. Bağlantı Noktasını Tanımlayın: Sağ görünümde belirli bir noktayı bağlantı noktası olarak seçin.

   • Bu örnekte: Sağ görünümün sol alt köşesini seçin.

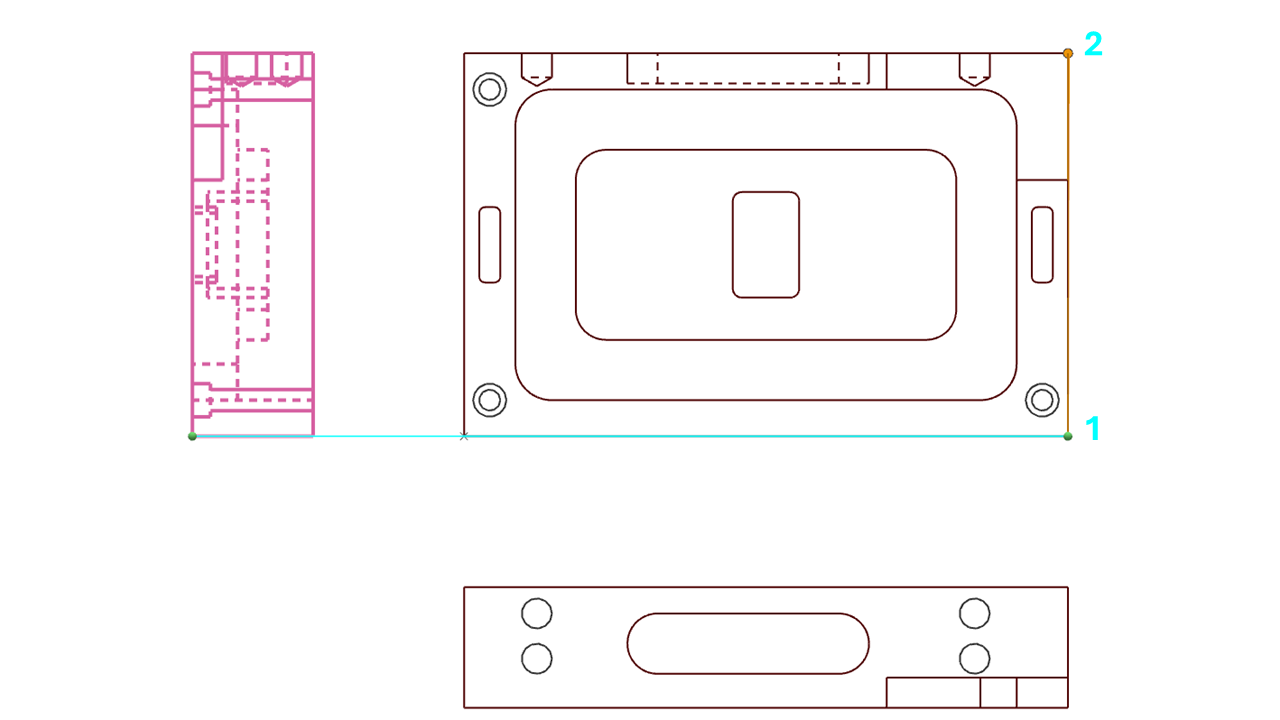

4. Bağlantı Çizgisini Belirleyin:

   • Üst görünümün sağ tarafındaki dikey çizgiyi seçin.

   • Define the line by selecting its starting point (bottom 1 ) and ending point (top 2 ).

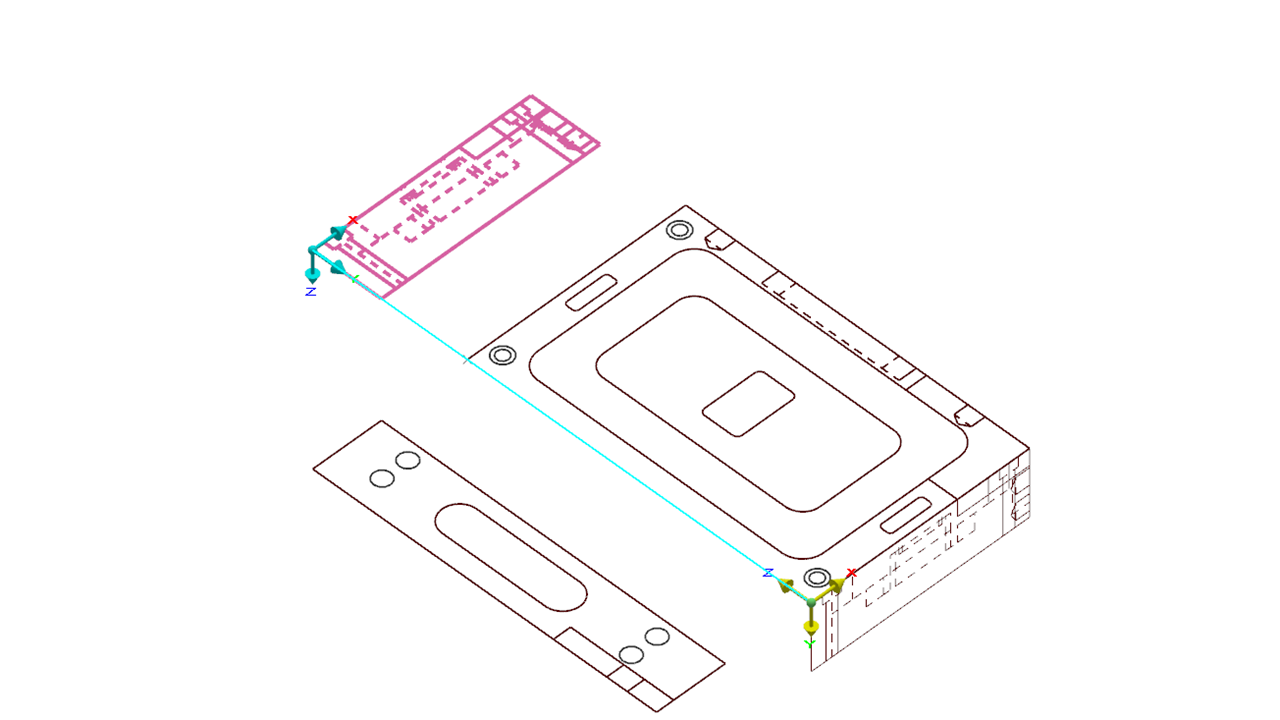

4. Doğrulayın veya Ayarlayın:

• Hizalanmış sağ görünümün önizlemesini doğrulayın.

• Görünümü gerektiği gibi döndürmek veya ötelemek için sağlanan eksen sistemlerini kullanın.

• Yerleştirmeyi onaylamak ve ilgili düzlemi oluşturmak için "Doğrula"ya tıklayın.

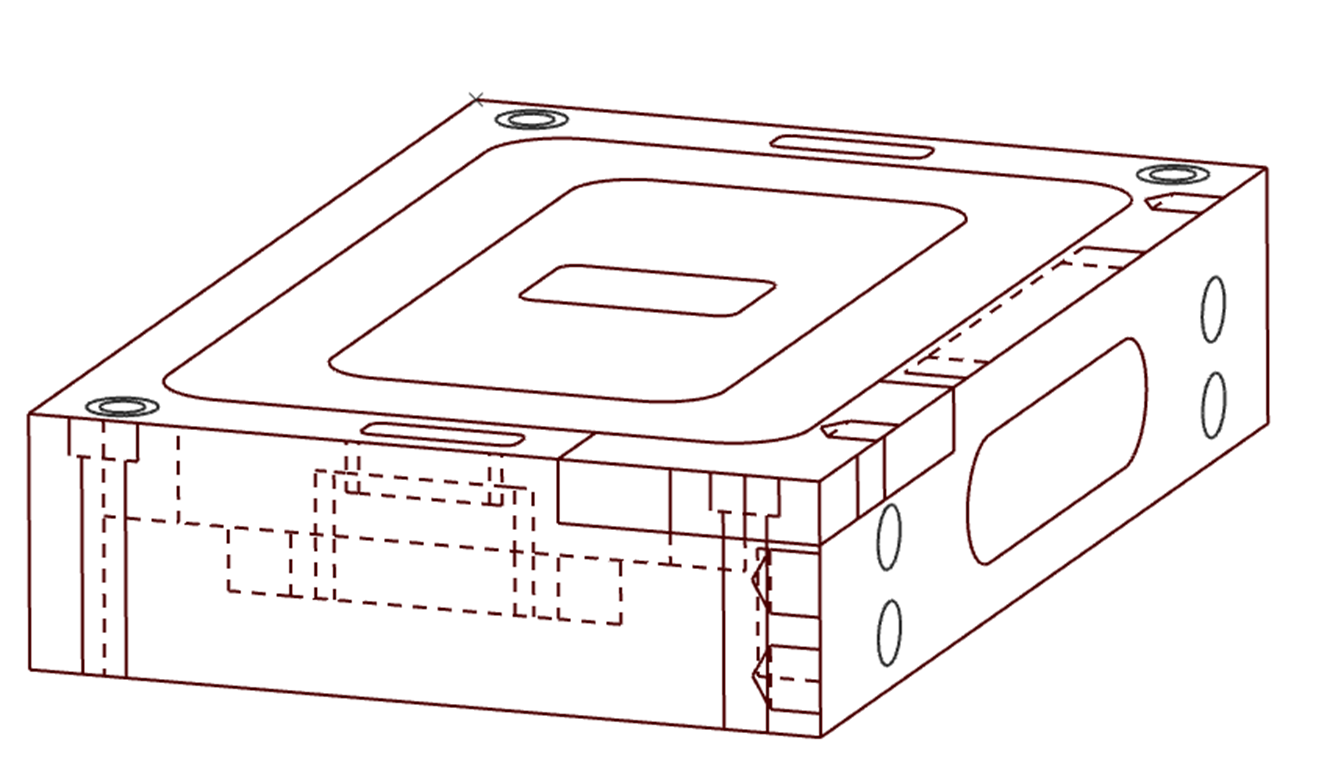

5. Kalan Görünümleri Konumlandırın:

• 2D çizimdeki kalan her görünüm için 2 ila 4 arasındaki adımları tekrarlayın.

2D'den 3D Tasarlama'nın tam süreci hakkında bir video izleyebilirsiniz:
