Çevrim: millyuGO cep, Cep, Cep + Kontür, Yüzey Cep, Cep tekrar işleme, millyuGO, PAM

Z Adımı (Ap)

Bu, iki paso arasındaki Z artışıdır. Toplam derinliğin kesilmesine karşılık gelir. Artımlı derinlik, pasodaki takımın maksimum derinliğinden büyükse, bir uyarı mesajı görüntülenir.

Değer 0 olarak ayarla ise, takım yolu yalnızca bir paso içerir ve bu paso şeklin tabanında veya taban yüksekliğinde gerçekleştirilir.

Bu durumda, 'Z Adımlarını Hesapla' alanındaki diğer seçenekler gereksizdir.

Örneğin, sağdaki örnekte olduğu gibi, Z-5 ve Z-8 olmak üzere iki farklı taban yüksekliğine sahip iki cep işlenirken, cep çevrimini kullanarak ceplerin tabanlarını bitirmek için Z Adımını 0 yap :

  • gerekirse ayarlayın.

  • Yüzey Cep çevrimini kullanarak, bir kaba işlemden sonra birden fazla yüzeyi işlemek için.

Üst yüzeyi işleme Z0

2. yüzeyi işleme Z-15

3. yüzeyi işleme Z-8

Paso

Alt ceplerin ve cep adalarının alt paso yönetimi. Paso ayarlarını cep ve alt ceplerin üst kısımlarını işlemek için ayarlamak veya artışa uymak ve ardından ada ve cep tabanlarını yeniden işlemek için seçmek mümkündür. Üçüncü bir seçenek, cep kaba işleminden sonra bir yeniden işleme pasosu programlamaya olanak tanır.

Üç seçenek mevcuttur, yeniden işleme parametreleri seçilen seçeneğe göre mevcuttur veya değildir.

Bu paso ayarlanmıştır : paso artışı, ada üstlerinin ve cep tabanlarının işlenmesini sağlamak için ayarlanır. ayarlanır

Bu paso sabit : artışa uyulur, bir ada ve taban yeniden işleme pasosu programlanabilir. sabit

Burada Kalan Malzeme : cep daha önce kaba işlenmiştir, yalnızca adaların üstü ve ceplerin tabanı işlenir.

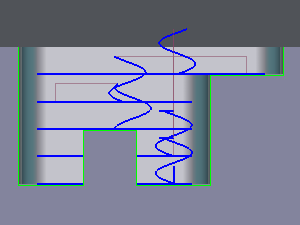

a. Paso ayarlanır

GO2cam, adaların üstünü ve ceplerin tabanını işlemek için artış değerini optimize eder. Sonuç olarak, paso sabit değildir ve cep tamamen işlenir.

GO2cam, stratejide girilen artıştan daha büyük bir paso programlamayacaktır.

b. Bu paso sabit : artışa uyulur, bir ada ve taban yeniden işleme pasosu programlanabilir.

Cep şekline bakılmaksızın paso artışı dikkate alınır. Adaların üstü ve ceplerin tabanı bir paso değerine karşılık gelmiyorsa, işlenmezler. Aşağıdaki örneğe bakın, kırmızı alanlar işlenmemiştir.

Bu seçenek seçilirse, stratejide Ada Yeniden İşleme ve Taban Yeniden İşleme olmak üzere iki parametre görünür. Seçmek Evet programlamaya olanak tanır bir yeniden işleme pasosu özellikle alt ceplerin tabanı ve adaların üstü için.

Özel Durum : kenarlar konik ise, bir Tarak Yeniden İşleme Pasosu programlanabilir ve bu, cep kaba işleminden sonra, bir yukarı doğru hareketle yapılır.

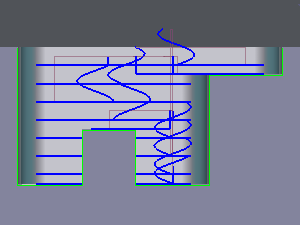

Yeniden İşleme Yok

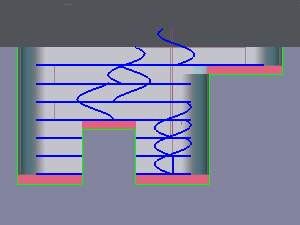

Ada ve Taban Yeniden İşleme ile

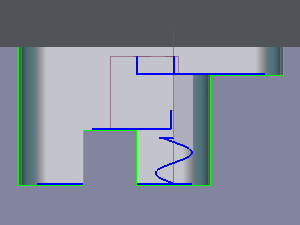

c. Kalan Malzeme

Alanları yeniden işlemek için özel bir paso programlamak gerekiyorsa bu seçeneği seçin. Avantajı, bu yeniden işleme pasosu için takımı veya herhangi bir parametreyi değiştirebilmektir. İşlenecek malzemenin kalınlık girin.

Ada üstünü veya cep tabanını veya her ikisini de yeniden işleyip işlemeyeceğinizi seçin.

Bu seçeneklerden hiçbiri seçilmezse, çevrim işlenecek malzeme olmadan beklemeye alınır.

İşleme Pasoları


Bu İşleme Pasoları bölümü, dikey takım etkileşiminin merkezi, ayrıntılı kontrolünü sağlamak üzere güncellenmiştir. Bu menü, sistemin her Z-derinlik adımını tam olarak nasıl hesaplayıp yürüteceğini tanımlamanıza olanak tanır.


İşleme Pasolarına Erişme

Bu ayarlara standart frezeleme cep çevrimleri içinde erişebilirsiniz, bunlar arasında MillyuGo , Cep , Yüzey Cep , Cep Artı Kontür ve Cep Tekrar İşleme .

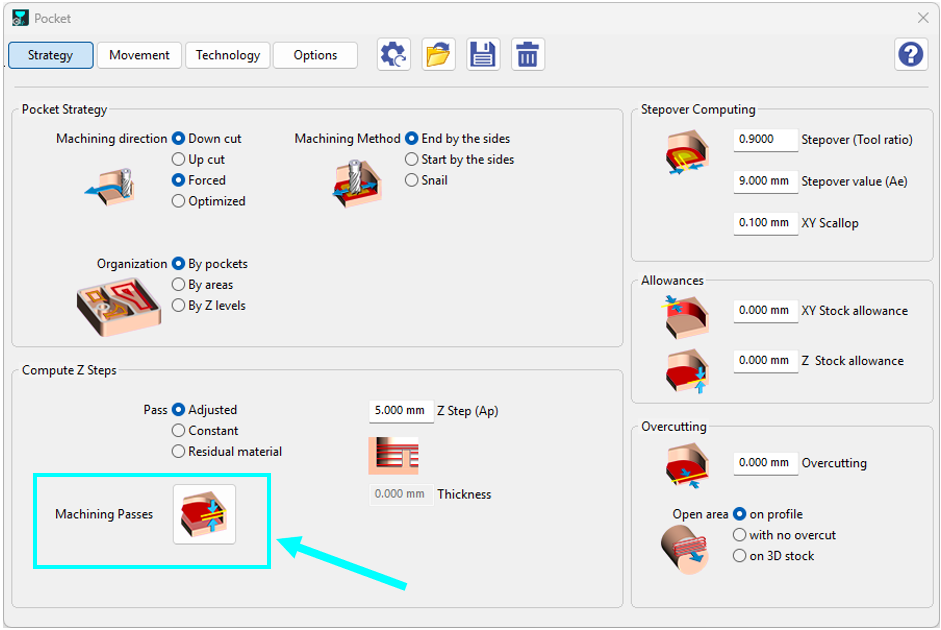

  1. Strateji sayfasının Z adımını hesapla bölümüne gidin.

  2. Özel İşleme Pasoları düğmesine tıklayın image-20260305-054553.png to open the configuration dialog.

Çoğu çevrim için, bu düğme strateji sayfasının altındaki Z adımını Hesapla alanında bulunur, ancak MillyuGo için Strateji Sayfasının sağ üst köşesinde bulunur.

▶️ Yeni arayüzü ve farklı hesaplama parametrelerini inceleyen bu videoyu izleyin

Machining Passes Strategy-20251126-044921.png

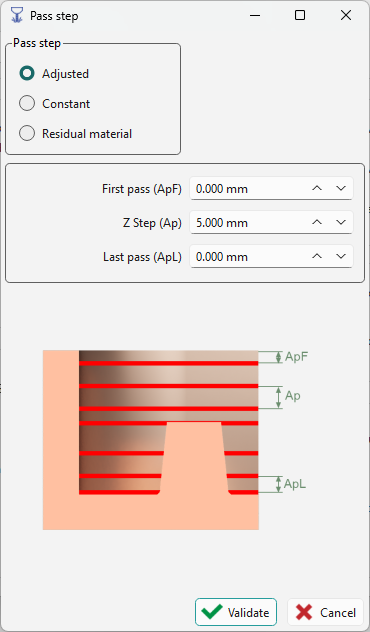

İlk ve Son Paso Kontrolü

Optimal takım ömrü ve yüzey kalitesi için, giriş ve çıkış derinliklerini bağımsız olarak tanımlayabilirsiniz:

  • İlk Paso: İlk kesimin derinliğini özel olarak tanımlar. Bu, takım girişini kontrol etmek ve ilk yükü yönetmek için önemlidir.

  • Son Paso: Özelliğin altındaki yüksek kaliteli sonuçları sağlayan son finisaj kesiminin kesin derinliğini tanımlar.

Örnek Yapılandırma: Eğer 2 mm ilk paso, standart 4 mm Z adımları ve 1 mm son paso ayarlarsanız, sistem daha küçük bir ilk giriş gerçekleştirecek, ardından standart 4 mm adımları izleyecek ve hassas bir 1 mm son kesimle bitirecektir.


▶️ Her adım üzerinde tam kontrol için ilk ve son paso ayarlarının nasıl kullanılacağını gösteren bu videoyu izleyin.

First and Last Pass-20251126-044855.png

MillyuGo için Özel

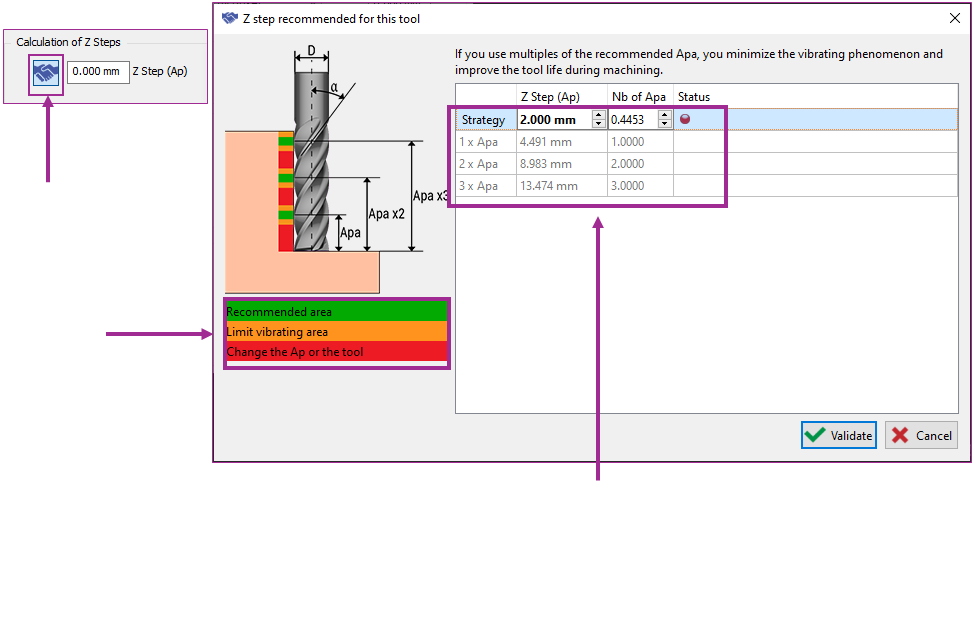

Z adımlarının hesaplanması(Ap)

  • Ap, Ap çok küçük veya çok büyük olduğu için titreşime neden olabilir.

  • Doğru Ap'yi hesaplamak için Apa kullanın, bu da Ap A dvised

Apa şunlara göre hesaplanır:

  • Takım Çapı

  • Takım helis açısı

  • Diş sayısı

Tablodan verilen Apa'ya doğrudan tıklamak mümkündür: değer stratejiye uygulanır.


Tablo, stratejide girilen değeri gösterir:

  1. 2 mm ➡️ Status is kırmızı ➡️ Kötü koşullar

  2. If Z step entered in strategy is 8 ➡️ Status is turuncu ➡️ pek iyi olmayan koşullar

  3. If Z step entered in strategy is 15 ➡️ Status is yeşil ➡️ iyi koşullar
