Çevrim : Geri İşleme, Enterpolasyon

Tanım

Üç ana referans tanımlanmalıdır:

  • üst yüzey yüksekliği

  • arka yükseklik

  • geri işleme derinliği

Aynı işleme üst yüzeyde ve arka yüzeyde programlamak da mümkündür (kafa yeri açma veya raybalama). Bu durumda dördüncü bir seçenek gereklidir.

Genel durum

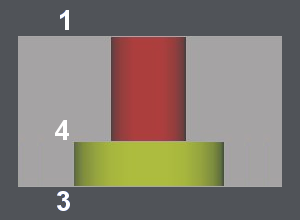

Bu seçenekler aşağıdaki örnekle açıklanmıştır: arka yüzeyde bir kafa yeri açma işlemi.

1: Yükseklik / Referans

İşlemenin başlangıç yüksekliği:

  • Eleman: elemanın, deliğin veya dairenin yüksekliği.

  • Stok: stok şekli ne olursa olsun güvenli.

2: Derinlik / Referans mevcut değil

3: Arka Yükseklik / Referans

Arka yüzeyin yüksekliği:

  • Eleman: elemandaki, delikteki veya dairedeki değer.

  • Stok: stok şekli ne olursa olsun güvenli.

4: Arka derinlik / Referans:

  • Eleman: dairenin yüksekliği veya delikten okunan değer.

  • Stok: stok şekli ne olursa olsun güvenli.

  • Manuel / Eleman: değeri girin Arka Derinlik , eleman değerine göreceli olacaktır.

  • Manuel / Stok: değeri girin Arka Derinlik , stoğa göreceli olacaktır.

Çevrim : Geri İşleme

Geri İşleme için Özel durum

Bu seçenekler aşağıdaki örnekle açıklanmıştır: arka yüzeyde bir kafa yeri açma işlemi ve üst yüzeyde aynı işlem.

Önce dalmadan önce üst yüzey işlemesi seçeneğini ayarlamak için için Evet.

1: Yükseklik / Referans

İşlemenin başlangıç yüksekliği:

  • Stok: stok şekli ne olursa olsun güvenli.

  • Eleman: elemandaki, delikteki veya dairedeki değer.

2: Derinlik / Referans

  • Eleman: elemandaki değer, delik için uygun, eleman bir daire ise mümkün değil.

  • Stok: stoğun değeri, nadir.

  • Manuel / Eleman: değeri girin Arka Derinlik , eleman konumuna göreceli olacaktır.

  • Manuel / Stok: değeri girin Arka Derinlik , stok değerine göreceli olacaktır.

3: Arka Yükseklik / Referans

Arka yüzeyin yüksekliği:

  • Eleman: elemandaki, delikteki veya dairedeki değer.

  • Stok: stok şekli ne olursa olsun güvenli.

4: Arka derinlik / Referans:

  • Eleman: dairenin yüksekliği veya delikten okunan değer.

  • Stok: stok şekli ne olursa olsun güvenli.

  • Manuel / Eleman: değeri girin Arka Derinlik , elemana göreceli olacaktır.

  • Manuel / Stok: değeri girin Arka Derinlik , stoğa göreceli olacaktır.

Son Bekleme

İşleme sonunda saniye cinsinden gecikmedir.
