Çevrim : Yüzey Cep Boşaltma, Yüzeye Göre Kaba
|
|
Tanım
|

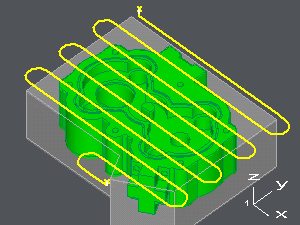

Otomatik açı şekle göre en iyi süpürme açısını elde etmeyi sağlar. |
|
Açıyı tanımlamanın iki yolu vardır:
a. Otomatik Seçim
b. Manuel Seçim
a. Otomatik seçim
Bu çevrimin büyük avantajlarından biri, aynı çevrim sırasında 2 farklı yönün programlanmasını sağlamasıdır.
Bunun için, ayarlayın Otomatik açı olarak Evet.
|
GO2CAM tarafından hesaplanır. en verimli açı Sonraki örnekte, iki yönün programlandığı görülebilir. |
|
b. Manuel Seçim
Önce, ayarlayın Otomatik açı olarak Hayır, sonra iki seçenek sunulur:
-
bir açı değeri manuel olarak girerek sayısal değer
-
açıyı manuel olarak girerek iki noktaya tıklayarak .
Sayısal değer
Alana bir değer girin, bu değer X eksenine göre saat yönünün tersine olan daireye göre mutlak değer olarak verilir.
Örnekler:
|
Giriniz 0 yatay bir takım yolu elde etmek için: |
Giriniz 90 dikey bir takım yolu elde etmek için: |
|
|
Manuel
a. sol tıklayın :sweep_angle:
b. sol tıklayın iki nokta işleme yönünü veren yönlendirme.
Seçilen noktalar noktalar, uç noktalar, eleman kesişimleri veya katı bir parçanın köşeleri olabilir.
|
Örnekte, seçilen noktalar Bir ve B katı üzerinde. |
|
Özet
|
Otomatik Açı= EVET |
Otomatik Açı= HAYIR , Açı= 0° |
tarafından verilen Açı iki nokta |
|
|
|
|
|
