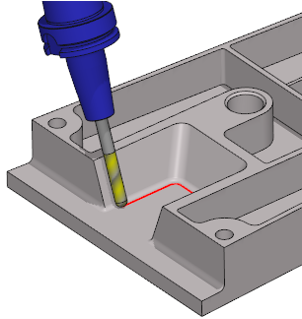

Takımın yan yüzeyi kullanılarak gerçekleştirilen 5 eksen eş zamanlı operasyon. Turbo motorlar veya entegre elemanlar gibi havacılık parçaları için akışkan parçaların işlenmesinde kullanılır. Takımın tüm ağız boyunu kullanarak hedef yüzeyi tek bir kesimde üretir.

Bu çevrim, manuel swarf kesme operasyonuna kıyasla güçlü otomatik stratejiler sunar.

Anahtar Noktalar

  • Girdi geometrisi üst ve alt eğridir

  • Farklı türde geometri seçimi: swarf yüzeyleri, taban yüzeyleri veya eğim çizgileri veya üst ve alt eğriler.

  • İşleme tarafı otomatik olarak algılanabilir

  • takım yollarının çeşitli senkronizasyon stratejileri

Teknik Hatırlatma SWARF kesme hakkında: Yan Duvar Eksenel Boşaltma İlerlemesi .

Amaç, hedef yüzeyi tek kesim , kullanarak üretmektir takımın tüm ağız boyu . Motivasyon şudur:

  • daha iyi yüzey kalitesi (elle düzeltme olmadan),

  • daha kısa finiş çevrim süresi,

  • eş zamanlı 5 eksen vektör yönlendirmesi yoluyla işleme alanlarına tam erişim,

  • sabit kesme koşulları (artırılmış malzeme kaldırma, sabit (düşük) kesme kuvveti).

▶️ Bu çevrimin kullanıldığı bir videoyu izleyebilirsiniz:

https://vimeo.com/850444783?share=copy
