이 옵션은 여러 가공 사이클에서 다양한 목적과 동작으로 사용됩니다.
화면 오른쪽의 트리 을 사용하십시오.
사이클 : 직선 그루빙, Z 레벨 그루빙 / Zig Zag Grooving, Wtype Grooving
직선 그루빙, Z 레벨 그루빙 & Wtype 그루빙 정의
|

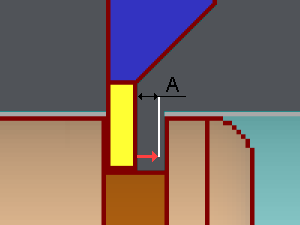

복귀 거리(
A
)는 각 플런지마다 툴을 급속 복귀시키기 전에 측면으로 복귀시킵니다.
|
|
지그재그 그루빙 정의
지그재그 그루빙에서 두 패스 사이에 복귀 거리를 정의하는 기능.
복귀 거리 is done before the vertical plunge. The value must be small (around 0.1)
이 옵션은 수평 패스 후 툴의 휨을 복구하여 단단한 재료에서 인서트 파손을 방지합니다. 특히 ISCAR 툴 전용입니다.
|
복귀 거리 없음 (값 = 0) |
복귀 거리 = 1 mm (시각화를 위한 큰 값) |
|
|
사이클 : 지그재그 그루빙
종료 시 복귀 거리
종료 시 복귀 거리라는 전략 파라미터가 이제 사용 가능합니다. 소재 벽에서 45도 각도로 급속 복귀를 허용합니다. 사용자가 값을 추가해야 합니다. 그려진 툴패스는 해당 거리를 따릅니다.
|
|
