사이클: 파팅, 펙킹

정의

T 이 명령들은 파일럿 포인트와 툴패스 계산에 사용됩니다.

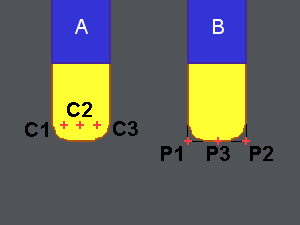

공구가 "측정"되는 방식에 따라, 공구를 파일럿하는 2가지 방법이 있습니다:

  • 툴 중심 ( A ): GO2cam 는 툴 반경 옵셋 툴패스를 계산합니다.

  • 포인트 P ( B ): 포인트 P는 X와 Z에서 "측정된" 포인트를 나타냅니다.

드롭다운 메뉴는 5가지 옵션을 제공하며, 처음 세 가지는 툴 중심 파일럿에 해당하고, 마지막 세 가지는 포인트 P 파일럿에 해당합니다:

  • 오른쪽 ( C3 ) : 툴 중심 경로 오른쪽.

  • 중심 ( C2 ) : 툴 중심 경로가 툴 중심에 있음.

  • 왼쪽 ( C1 ) : 툴 중심 경로 왼쪽.

  • 포인트 P 오른쪽 ( P2 ) : 포인트 P 경로 오른쪽.

  • 왼쪽 포인트 P로 ( P1 ) : 포인트 P 경로 왼쪽.

  • 중심 포인트 P로 ( P3 ) : 포인트 P 경로 중심.
