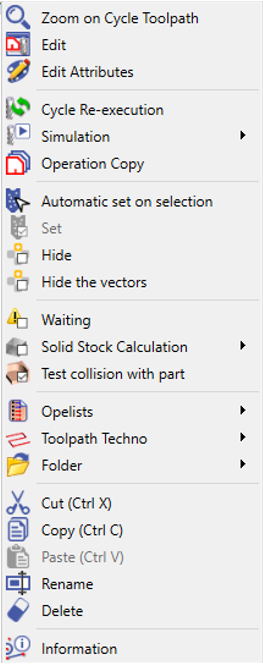

밀링 대화상자

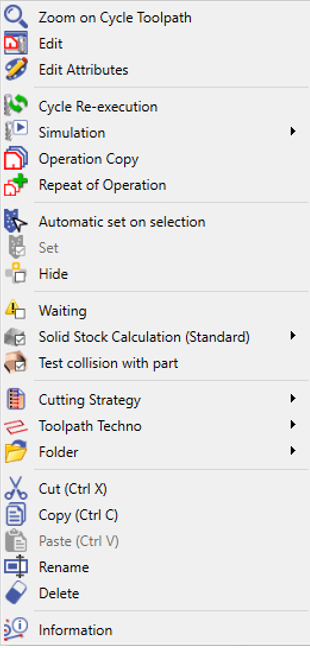

EDM 대화상자

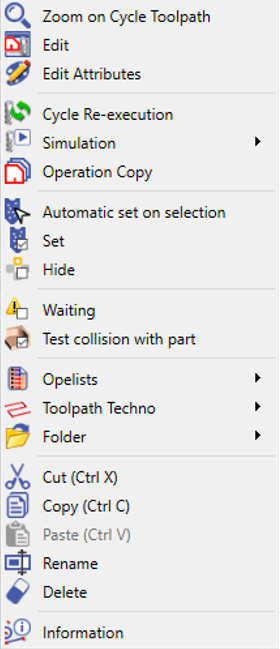

선반 대화상자

사이클 툴패스 줌

큰 부품에서 사이클을 쉽게 찾기 위해 확대합니다.

편집

(가공 편집)

참조, 전략 파일 또는 공구를 변경할 수 있습니다.

트리에서 여러 사이클을 선택한 경우, 클릭하여 가공 편집 여러 사이클에 대한 공통 매개변수를 편집할 수 있습니다.

속성 편집

툴패스의 색상, 두께 등을 변경합니다.

사이클 재실행

수정 후 사이클만 툴패스 계산

시뮬레이션

에서 시뮬레이션 하위 메뉴에서 선택한 특정 사이클부터 툴패스 시뮬레이션을 시작할 수 있습니다. 이 기능은 가공 공정을 분석하는 데 더 큰 유연성과 정밀도를 제공합니다. 하위 메뉴에서 다음 옵션에 액세스할 수 있습니다:

• 사이클로 이동 : 선택한 사이클에서 시뮬레이션을 빠르게 탐색하고 시작합니다.

• 사이클 비교 : 다른 사이클의 소재를 평가하고 비교합니다.

• 시뮬레이션 모드 : 필요에 맞는 다양한 시뮬레이션 유형 중에서 선택하십시오:

  • 동적 시뮬레이션 : 툴패스의 상세한 실시간 시각화.

  • 툴패스 시뮬레이션 : 툴패스 궤적 표시를 중심으로 합니다.

  • 더 빠른 3D 시뮬레이션 : 3축 밀링 사이클의 효율적인 미리보기를 위한 더 빠르고 단순화된 3D 렌더링.

작업 복사

특정 모션(이동, 회전, 대칭 등)에 대한 작업을 복사할 수 있습니다.

작업 반복 (EDM 전용)

설정, 오프셋 등을 변경하여 작업을 n번 반복합니다.

선택 시 자동 설정

이 옵션은 선택한 사이클에 자동으로 설정 번호를 부여합니다.

설정

설정은 작업 목록에서 사용할 수 있습니다(팝업을 통해 변경할 수 없습니다). 사이클을 그룹화하는 데 사용되는 할당 번호입니다. 아이콘은 사이클에 설정이 부여되었음을 나타냅니다. 설정이 없으면 줄이 흐리게 표시됩니다.

숨기기

툴패스를 보이거나 보이지 않게 할 수 있습니다. 마우스의 세 번째 버튼(휠)을 눌러 사이클 하나를 숨길 수도 있습니다.

벡터 숨기기

4축 및 5축 동시 사이클의 경우: 이 옵션을 선택하여 공구 방향 벡터를 숨길 수 있습니다.

대기

2가지 경우:

1- 상자를 선택하여 사이클을 대기 상태로 두고, 계산하려는 시점에 상자를 선택 취소합니다(예: 밤). 메뉴의 옵션도 사용할 수 있습니다. '실행 연기' 메뉴에서 도구 \ 옵션 \ 가공

2- GO2cam이 툴패스를 올바르게 계산하지 못하여 사이클을 자동으로 대기 상태로 두었습니다. 잘못된 부분을 수정할 수 있도록 사이클은 삭제되지 않습니다.

사이클 아이콘이 경고 신호로 덮여 있습니다.

솔리드 소재 계산

계산 시간을 절약하려면 선택 취소하십시오. 현재 작업만 소재에서 계산되지 않습니다. 소재 줄의 모든 사이클에 대해 이 기능을 선택 취소할 수도 있습니다.

부품과의 충돌 테스트

동적 시뮬레이션의 경우: 상자를 선택 취소하여 시뮬레이션에서 게이지 확인을 해제할 수 있습니다.

툴패스 테크노

위에 있는 특정 테이블 참조

오퍼레이션 리스트

작업 목록 및 절삭 전략 생성 및 수정... 해당 장을 읽어보십시오.

폴더

• 폴더 생성: 여러 사이클을 하나의 폴더로 그룹화할 수 있습니다. 폴더에 원하는 이름을 지정할 수 있습니다(상단 면, 45° 면 등). 목적은 사이클을 정렬하고 작업이 많을 때 가공 트리의 길이를 줄이는 것입니다.

폴더 내용을 숨기거나 대기 상태로 설정하는 등의 작업도 할 수 있습니다.

• 공구별 폴더 생성 (v6 신규) : 자동 생성된 폴더는 동일한 공구로 수행된 모든 사이클을 모읍니다.

참고: 폴더는 NC 프로그램 파일과 작업 목록 사용자 정의에 출력될 수 있습니다.

잘라내기 / 복사 / 붙여넣기

작업을 이동하고 복사합니다.

이름 변경

사이클에 새 이름 지정

삭제

사이클 삭제

정보

가공 시간을 포함한 사이클에 대한 기타 정보.

밀링

선반

EDM

생성

사이클에 정지 또는 냉각수와 같은 테크노 기능을 적용할 수 있습니다.

편집

사이클에 이미 정의된 테크노 기능을 확인하거나 수정합니다.

삭제

사이클에 정의된 테크노 기능 삭제.

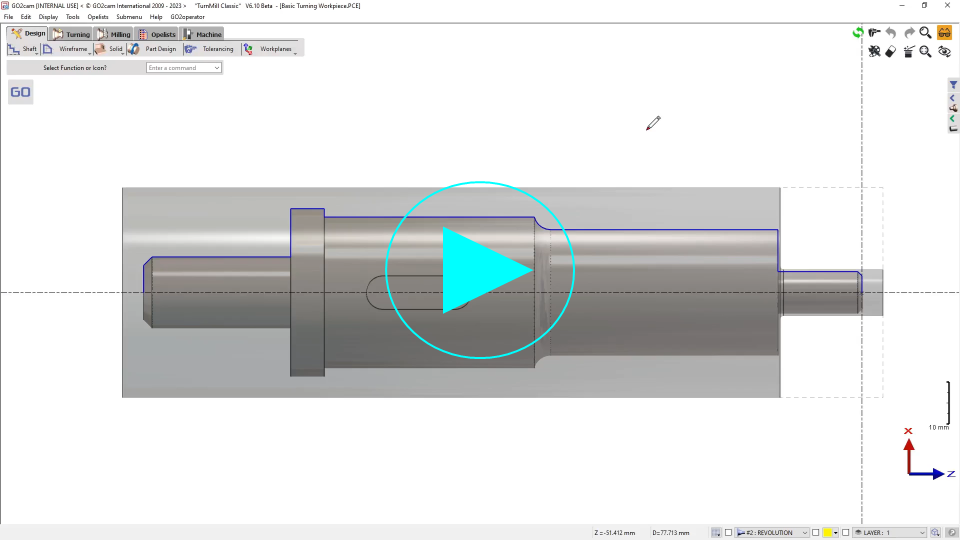

지오메트리

사이클의 툴패스를 기반으로 와이어프레임 지오메트리 생성. 그냥 툴패스 요소를 클릭 또는 전체 선택을 선택하려면 마우스 오른쪽 클릭 .

동영상 시청 가능: (동영상을 두 번 클릭하여 확대!)

최적 설정

공구의 절삭 길이 및 유효 길이 솔리드 부품 크기에 따라 자동 최적화.

이 기능은 이전에 형상 사이클에만 사용할 수 있었습니다. 이제 모든 가공 사이클에서 작동합니다.

공구 수명

'자매 공구'라고도 하며, 가공 사이클 중에 공구 변경 !
