가공 모의는 CAD/CAM 프로그래밍에서 중요한 단계입니다.

이를 통해 가공 공정을 제어하고 검증하며, 프로그래밍 오류를 감지하고 기계 환경 및 툴 홀더와의 충돌 가능성을 확인할 수 있습니다.

프레젠테이션

접근

모의가공은 여러 가지 방법으로 가능합니다:

  • 모의가공은 접근 가능합니다 리본 메뉴의 제어/생산 섹션에서. 동적, 툴패스 또는 더 빠른 3D 모드를 선택하십시오.

  • 또한 사용 가능합니다 가공 트리에서 , 작업에서 마우스 오른쪽 버튼을 클릭하여. 여기에서 밀링의 동적 및 툴패스 및 3D 더 빠른 모드에 액세스할 수 있습니다.

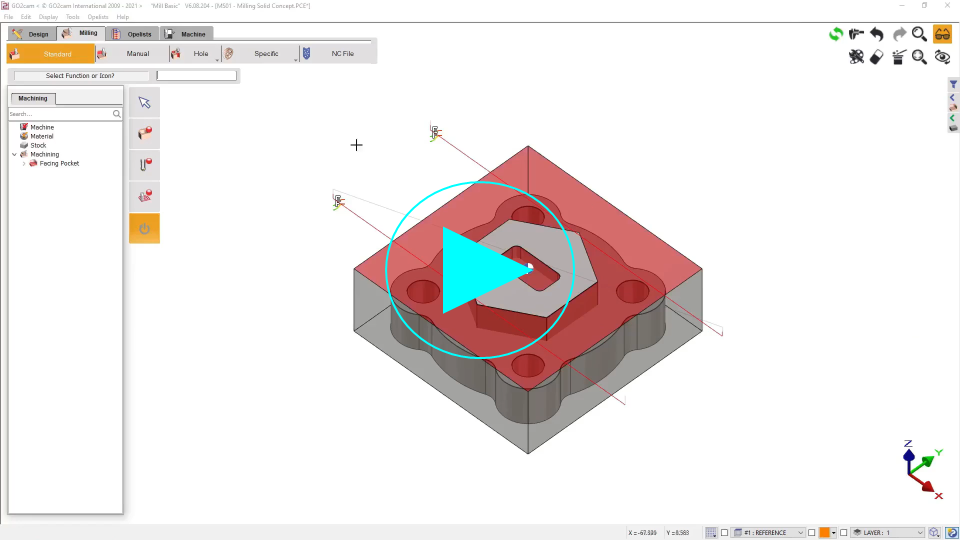

  • 작업을 생성한 직후 배경에서 마우스 오른쪽 버튼을 클릭하고 “모의가공”을 선택하여 모의가공을 즉시 시각화할 수도 있습니다.

Instant Simulation.png

사이클로 점프

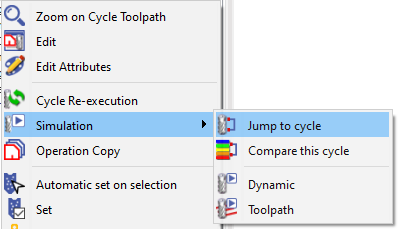

이전 작업을 계산할 필요 없이 특정 사이클의 모의가공을 즉시 실행할 수 있는 새로운 기능을 소개합니다. 이 기능은 가공 트리 내의 모든 밀링 및 선반 작업에서 모의가공 > 사이클로 점프 옵션에서 사용할 수 있습니다.


Jump to Cycle.png

‘사이클로 점프’ 옵션은 ‘스톡 압축’ 옵션이 ON인 경우 사용할 수 없습니다 (도구 > 밀링 > 옵션).

모의가공 유형

모의가공 명령을 실행하면 콤보 상자를 통해 여러 유형의 모의가공을 사용할 수 있습니다:

  • 동적 모드: 이 모의가공에는 재료 제거가 포함됩니다.

  • 툴패스 모드: 자체 내부 모의가공, 재료 제거 없음.

  • 더 빠른 3D 모드 (밀링 전용): 3축 밀링 사이클 전용 특수 옵션입니다. 이 모의가공은 더 빠르며, 얻어진 결과는 수행된 툴패스보다 중요합니다. 경고, 이 모의가공은 참조 평면에서 수행된 사이클에만 사용할 수 있습니다.

동적 및 더 빠른 3D 모의가공은 MachineWorks Ltd .

모의가공 실행 방법

모의가공을 시작하는 두 가지 방법이 있습니다:

  • 연속

'재생' 아이콘을 클릭하면 모의가공이 연속적으로 실행됩니다.

  • 단계별

이 아이콘을 클릭하여 단계별 모드를 실행합니다. 키보드에서 스페이스 키를 누를 수도 있습니다.

모의가공 옵션

좌표 : 이 버튼을 클릭하면 모의가공된 툴패스 지점의 좌표가 표시됩니다.

몇 가지 흥미로운 정보도 제공됩니다:

  • 대화 상자 헤더: 사이클 이름, 작업 평면, 공구 이름

  • 운동의 성질: 세그먼트, 시계 방향 또는 반시계 방향 호, 급속 등

  • 요소의 길이(L) 및 반경(R)

  • 이송 속도 값.

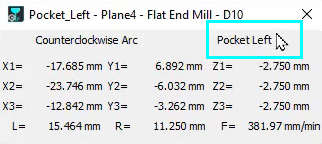

V611 - Simulation - origin.PNG

  • 이제 시뮬레이션하는 각 작업에 대해 원점 이름 이 표시됩니다. 원점의 레이블 (이 경우 포켓 왼쪽 )은 오른쪽 상단 모서리의 좌표 대화 상자에서 볼 수 있습니다.


좌표 대화 상자는 이제 읽기 쉬워졌으며, 굵은 텍스트와 주요 세부 정보에 대한 명확한 아이콘이 특징입니다.

  • 향상된 가시성 : 사이클, 공구 및 평면 이름이 이제 배너가 아닌 대화 상자 내에서 해당 아이콘과 함께 표시됩니다.


옵션 : 표시, 충돌 감지 및 정밀도, 이미지 생성 등의 조정.

동적 모의가공에서:

  • 표시: 솔리드 및 숨김 선, 솔리드, 숨김 선, 설정 시 일시 중지, 사이클 변경 시 일시 중지

  • 툴패스: 색상 선택,

  • 충돌 감지: 스톡 홀딩 장치와, 부품과

  • 정밀도, 공구 정밀도, 사이클 색상, 단순화된 가공.

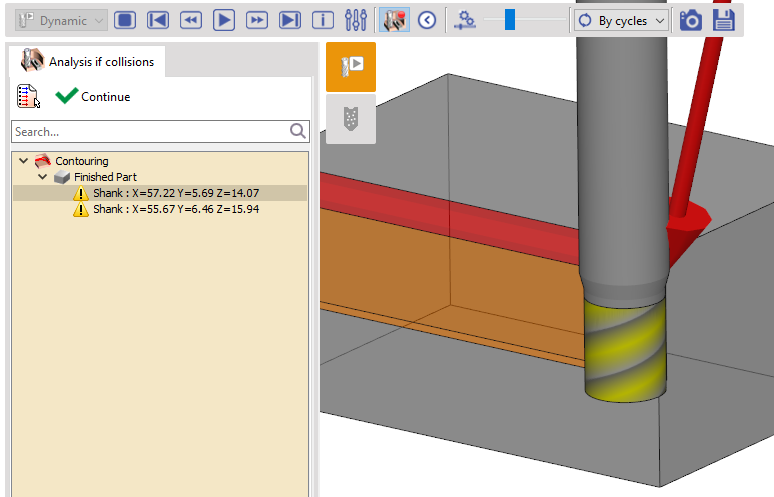

충돌 분석 (동적 및 더 빠른 3D에서만).

옵션 대화 상자에서 옵션이 ON으로 설정된 경우 충돌이 감지되어 트리로 표시됩니다. 아이콘에 풍선이 추가되어 상태를 보여줍니다:

  • 녹색: 충돌 없음.

  • 주황색: 과절삭이 감지되었습니다. 공구가 너무 많은 재료를 절삭하는 것으로 보입니다. 예를 들어 작업에서 음수 재고 허용량을 정의한 경우 발생합니다!

  • 빨간색: 충돌이 발견되고 분석되었습니다.

아이콘을 클릭하면 충돌 트리가 열립니다. 여기서는 충돌 요소에 대한 정보를 얻습니다: 완성된 부품 또는 스톡이 공구(절삭 부품), 생크 또는 홀더와 충돌합니다. 충돌 지점의 좌표도 제공됩니다. 화면에서 빨간색 화살표는 충돌 위치를 표시하고 접촉은 스톡에서 빨간색으로 표시됩니다.


사용 가능한 각 모의가공에 대해 다른 추가 기능을 표시/숨깁니다.

제어 모의가공 속도 커서로. 이 아이콘을 클릭하면 기본 속도로 재설정됩니다.

옵션

다양한 툴패스 시각화 모드가 제공됩니다. 툴패스의 색상은 옵션 대화 상자에서 정의됩니다.

‘툴패스’ 모의가공에서:

  • 표준: 공구와 공구 중심의 툴패스를 표시합니다.

  • 공구 없음: 공구는 표시되지 않고, 툴패스는 공구 중심입니다.

  • NC 경로: 모의가공은 툴패스 매개변수(부품 또는 왼쪽 오프셋 또는 오른쪽 오프셋)를 존중합니다.

‘동적’ 모의가공에서:

  • 없음: 툴패스 추적이 표시되지 않습니다.

  • 사이클별: 툴패스가 사이클별로 표시됩니다.

  • 레벨별: 각 Z 레벨에 대해 툴패스가 표시됩니다.

  • 길이별: 옵션 대화 상자에 정의된 길이에 따라 툴패스가 표시됩니다.

언제든지 모의가공의 이미지 생성. 이미지는 IMG 디렉토리에 저장됩니다. 네 가지 형식 파일이 제공됩니다: *.BMP, *.JPG, *.PNG, *.TIF (동적 및 더 빠른 3D에서만).

STL 파일 생성: t 시점의 스톡이 생성되어 *.STL 파일 형식으로 내보내집니다. 파일은 Ascii 디렉토리에 저장됩니다 (동적 및 더 빠른 3D에서만).

모의가공에 대한 몇 가지 참고 사항

  • 모의가공을 종료할 때, 우리는 보기 및 확대/축소 수준 유지 을 we have defined during simulation.

  • 이제 우리는 사이클 편집 모의가공을 실행하는 동안 가공 트리에서 해당 사이클을 더블 클릭하여 간단히 수행할 수 있습니다.

  • 단순화된 가공 옵션:

    • 기본적으로 4축 동시 황삭의 2가지 새 사이클 모의가공은 부품을 고정하고 공구가 회전하는 방식으로 수행됩니다. 더 현실적인 (하지만 계산 시간이 더 오래 걸리는) 결과를 얻으려면 옵션 대화 상자에서 ‘ 단순화된 가공 ’ 옵션을 해제할 수 있습니다.

    • 태핑 작업 : ‘단순화된 가공’을 OFF로 설정하는 동안 태핑 단계 를 모의가공할 수 있습니다.

단계별 모드를 시작할 때 속도가 기본값으로 자동 설정되었지만, 이제 커서 값이 기본값보다 낮으면 단계별 실행 시 느리게 유지합니다.

이 새로운 동작은 턴밀 선반의 래핑된 홈과 같은 전개 평면에서 툴패스를 모의가공할 수 있게 합니다. 이전에는 모의가공이 항상 너무 빨랐습니다!

Developed toolpath.png

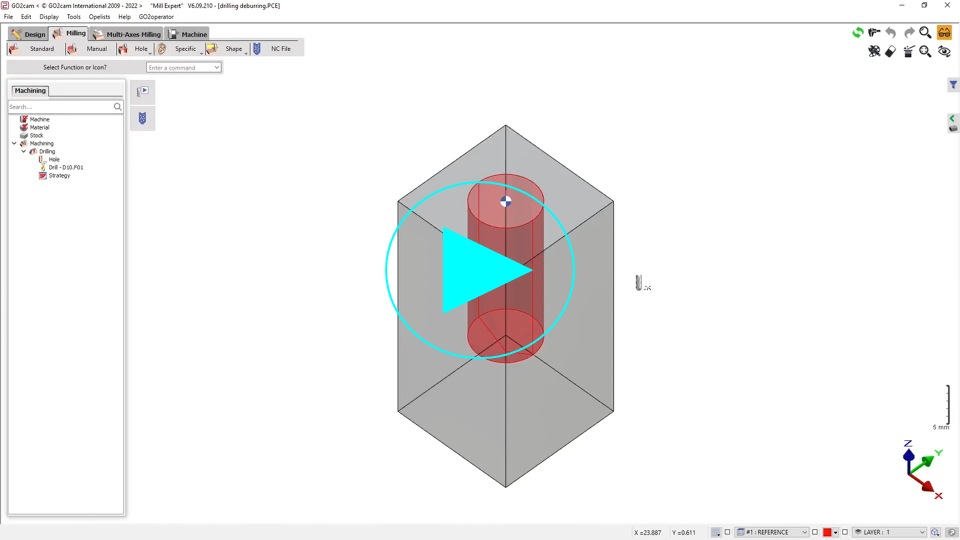

▶️ 모의가공에서 디버링 및 칩 브레이킹 좌표에 대한 비디오를 시청할 수 있습니다:

▶️ 사이클 브레이크 및 태핑 단계에서 일시 중지에 대한 비디오를 시청할 수 있습니다:


와이어 EDM 모의가공 :

동적 모드에서 모의가공은 정확하지 않고 정보 제공용입니다:

  • 스톡의 흔적은 와이어 직경과 전기 스파크에 따라 계산되지 않습니다.

  • 와이어의 위치는 제공되지 않습니다: 와이어 중심에서 모의가공합니다. 따라서 보라색 화살표 .

  • 모의가공 종료 시 재료 제거가 표시됩니다. 가공 유형(다이 또는 펀치)을 결정하려면 먼저 옵션 대화 상자에서 올바른 설정을 선택해야 합니다.
