어떻게 얻을 수 있나요? 원 또는 호의 중심 ? |
|
사용해야 합니다 Ctrl 그리고 Shift 키보드 키를 누르고 원 또는 호를 클릭합니다. 생성 중인 점 또는 요소는 원 또는 호의 중심에 부착됩니다. |
|
할 수 있나요? 빠르게 확인 기하학적 생성 일부? |
|
|
네, 와이어프레임 필렛 그리고 모따기 편리하지만 숨겨진 바로가기 확인을 위해: 단순히 배경 클릭 구성을 확인합니다.
|
|
|
2개의 선 또는 호 또는 다른 요소 간의 교차점을 찾을 수 있나요? |
|
|
네, 점 명령을 사용하는 동안 2개의 요소(선, 호 또는 솔리드의 경우 엣지)를 클릭하기만 하면 교차점이 생성됩니다. 예시 동영상을 참조하세요.
|
|
|
제 솔리드 모델에서 일부 구멍이 원통으로 인식됨 가공에 선택할 수 없습니다. 어떻게 수정할 수 있나요? |
|
|
‘ 솔리드 분석 ’ 아래 동영상은 V6.09에서 제작되었으며, 명령 위치는 V6.10에서 변경되었습니다. 이제 메뉴 Solid>Features에 있습니다. |
|
|
제가 값 수정 사이 솔리드의 2개의 면 , 수정을 적용하고 싶습니다 대칭적으로 ! 어떻게 할 수 있나요? |
|
|

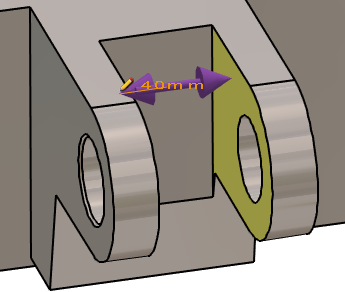

명령을 사용하면 일부 치수를 수정하고 공차를 추가할 수 있습니다. 치수를 클릭하면 ' 컨트롤 RapidEdit:'이라는 작은 대화상자가 열립니다. RapidEdit:
|
|
|

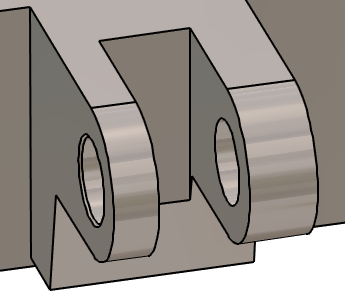

사용자가 값 수정 2개의 면 또는 캐비티 에서, 기본적으로 하나의 면만 이동합니다! 이 아이콘이 이 위치에 설정되어 있기 때문입니다. 1개의 화살표 :
|
|
|

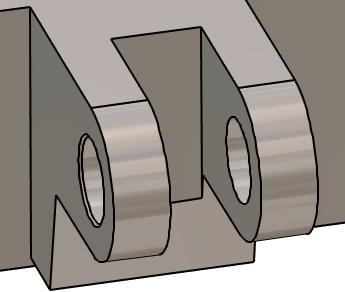

이 아이콘을 클릭하면 대칭 모드 로 전환되며, 수정이 양쪽 면에 적용됩니다! 이제 아이콘이 표시됩니다 2개의 화살표 :
에 대한 자세한 정보는 여기를 클릭하세요 컨트롤 |
|
|
축척 변경으로 상세 뷰를 어떻게 그릴 수 있나요? |
|
|

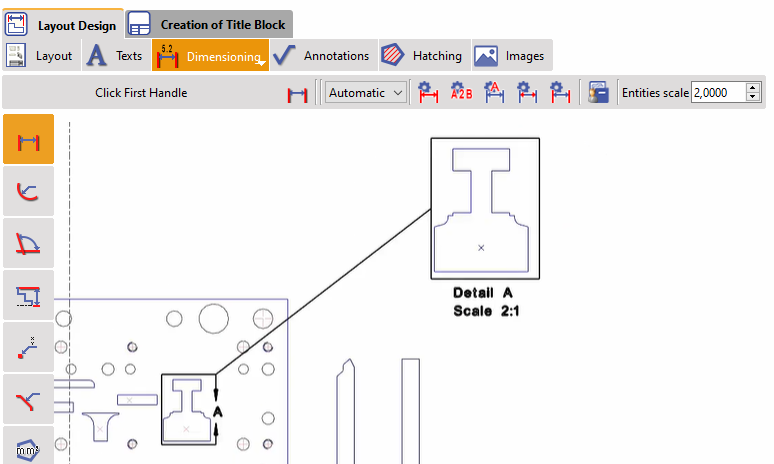

시작하려면 상세 뷰의 프레임을 만들어야 합니다. 그런 다음 프레임과 포함된 지오메트리를 복제하고 크기를 조정할 수 있습니다. 참고: 이 상세 뷰에 치수를 설정하려면, 설정하고 정의할 수 있습니다 엔티티 스케일 2로.
|
|
|
단일 솔리드에서 분리된 두 개의 부품을 어떻게 분리할 수 있나요? |
|
|
단일 솔리드의 별도 부품이 인식되면, 오른쪽 클릭 컨텍스트 팝업에 'Explode' 명령이 제공되어 솔리드를 다른 객체로 분리합니다.
오른쪽의 동영상에서 예시를 확인하세요. |
|
