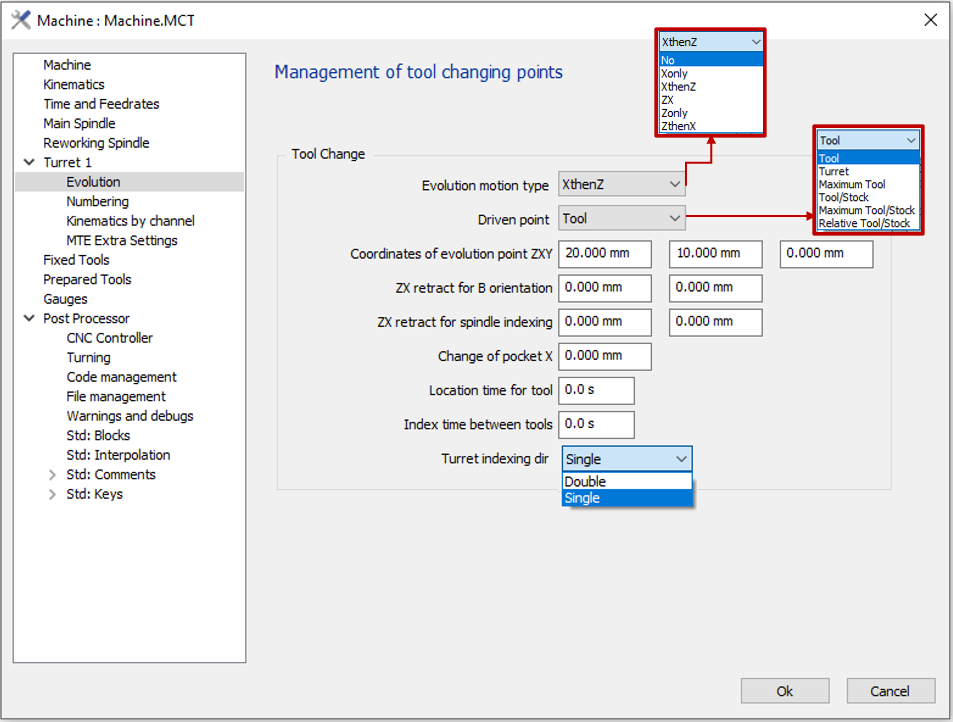

The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X 또는 Z, X 다음에 Z 또는 그 반대의 모션 조합, 또는 ZX를 따르는 대각선 모션.

오른쪽에 모션 타입의 일부를 보여주는 비디오를 시청할 수 있습니다.

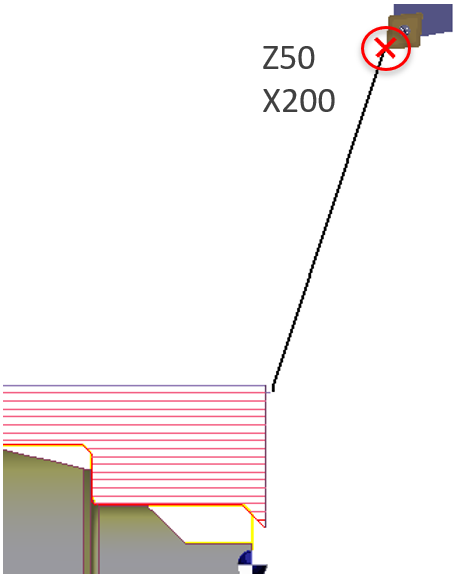

공구 옵션

공구 끝은 설정된 ZXY 좌표까지 이동합니다.

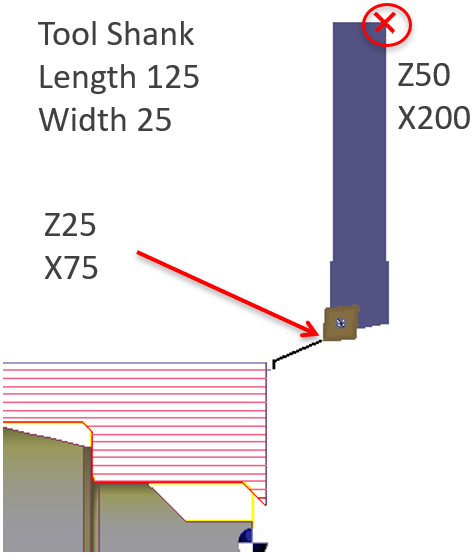

터렛 옵션

이 옵션에서는 공구가 터렛에 장착된 공구의 끝(빨간색 십자 표시)이 정의된 ZXY 좌표에 있을 때까지 이동합니다.

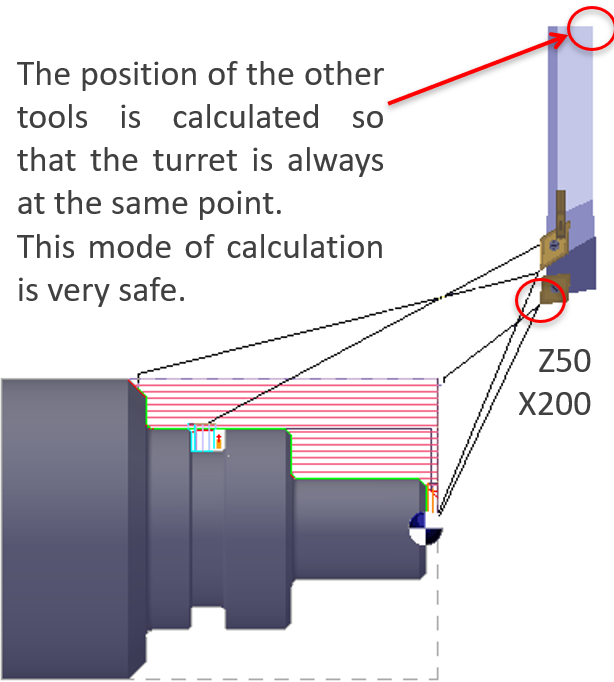

최대 공구 옵션

부품에서 사용되는 가장 긴 공구가 고려됩니다.

이 공구는 툴 변경 지점 좌표에서 접근하고 복귀합니다.

공구/소재 상대 옵션

최대 공구와 동일하지만, 계산은 가장 긴 공구에 따라 수행되지만, 가장 긴 공구는 T10 이후 및 T1 만 해당됩니다.

사이클 1 : 공구 T10

사이클 2 : 공구 T1

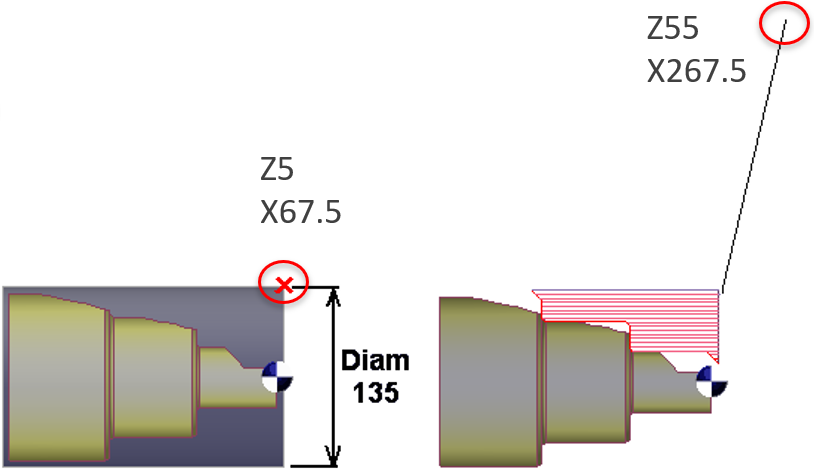

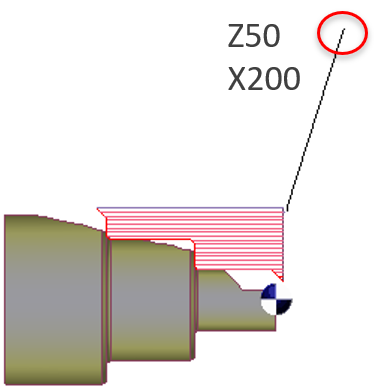

공구/소재, 최대 공구/소재

공구 옵션 및 최대 공구 옵션 소재에 상대적 . 와 동일한 옵션 최대 공구 하지만 계산은 절대값이 아니라 남은 소재 .

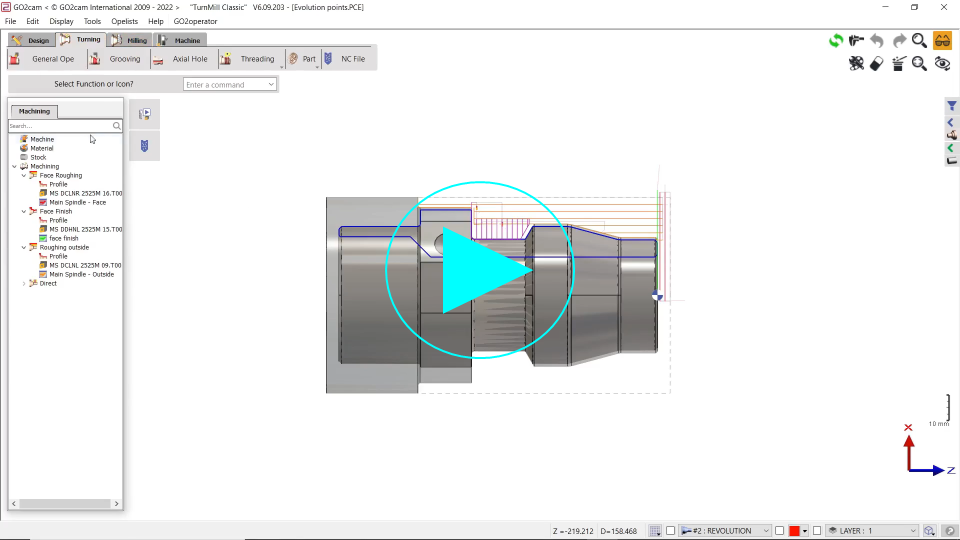

오른쪽에 공구, 터렛 및 최대 공구 옵션의 예시를 보여주는 비디오를 찾을 수 있습니다.

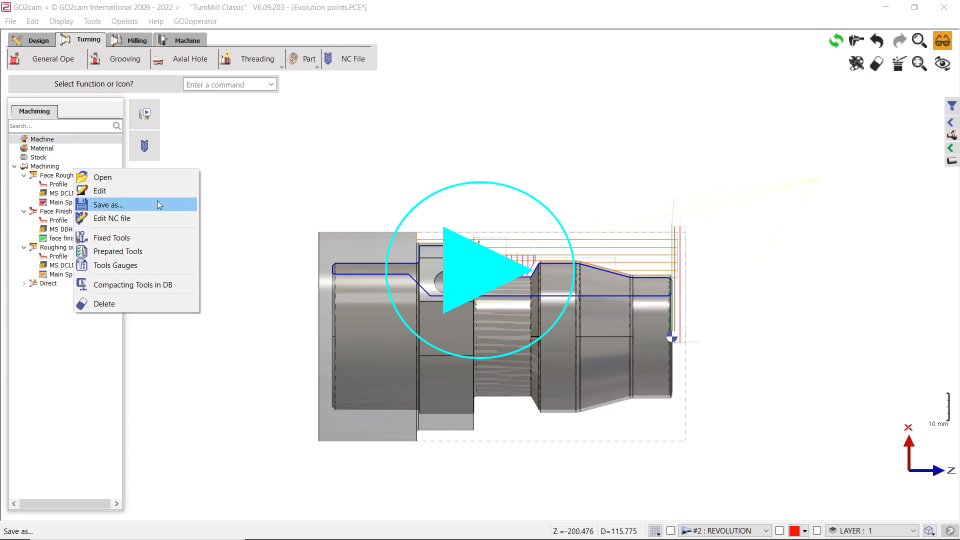

오른쪽에 공구/소재 옵션의 예시를 보여주는 비디오를 찾을 수 있습니다.

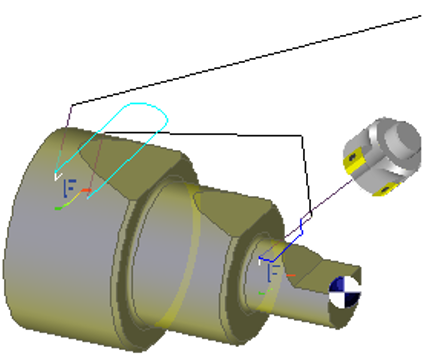

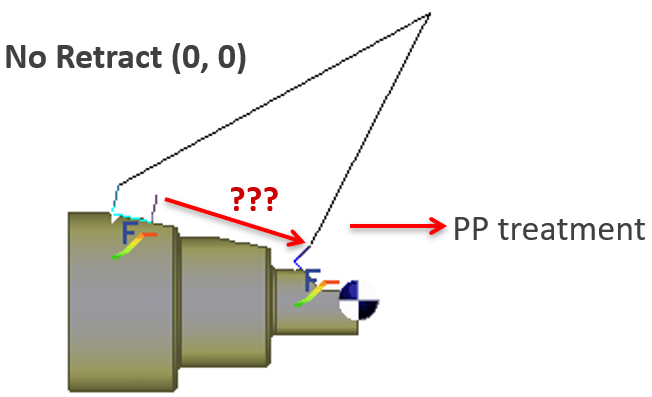

이 옵션은 매우 특별한 경우에 사용됩니다:

• 그 동일한 공구 는 2개의 사이클에서 사용되며,

• 이 경우, 사이클 간 B 모션 그 2개의 사이클.

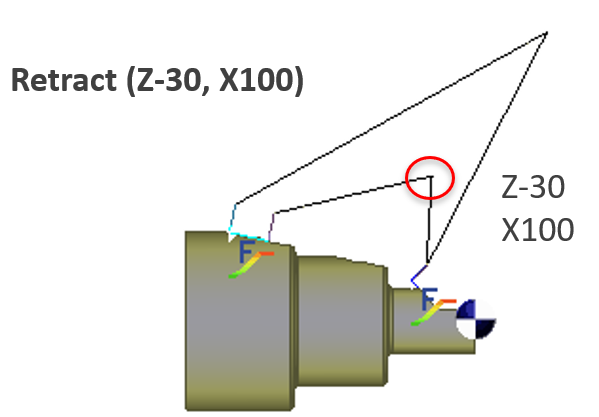

이러한 경우, 안전하게 새 방향을 설정할 수 있도록 복귀 지점이 추가됩니다.

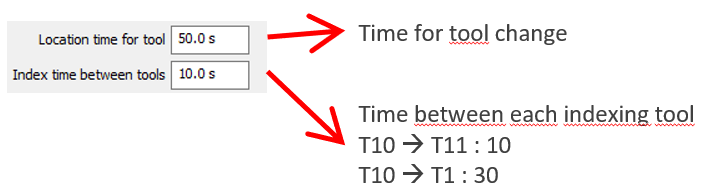

These 2 options, 공구 위치 시간 and 공구 간 인덱싱 시간 , set the time for a complete tool change. 공구 위치 시간 is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the 공구 간 인덱싱 시간 .

예시:

사이클 2와 사이클 3 사이의 공구 1회 교환 = 50초

T1과 T10 사이의 인덱싱 3회 = 3 x 10초 = 30초

총 = 80초.

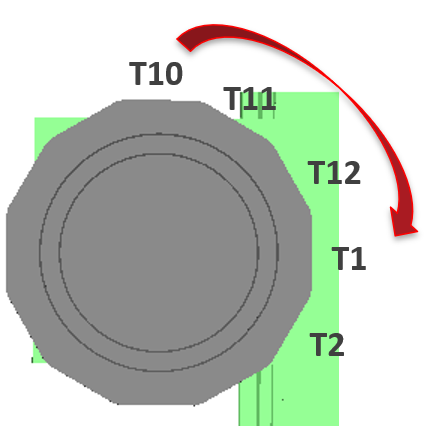

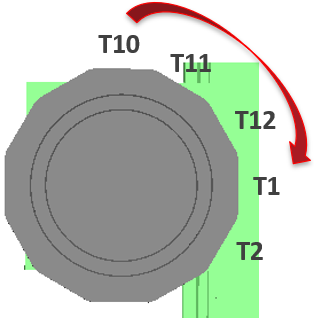

터렛 방향이 단일, 이면 T10에서 T1로 회전할 수 없습니다. T10에서 T1로 하지만 T1에서 T10으로만: 9번의 인덱싱 시간!

총 시간 = 140초.
