소개

기계 파일은 포스트 프로세서와 기계에 관한 파라미터의 조합입니다. 단 하나의 포스트 프로세서만 있더라도, 작업장의 각 기계마다 여러 개의 기계 파일을 생성할 수 있습니다.

하지만, 기계 파일을 정의하는 것이 ISO 코드를 생성하는 데 의무적인 것은 아닙니다.

기계 파일 생성/로드

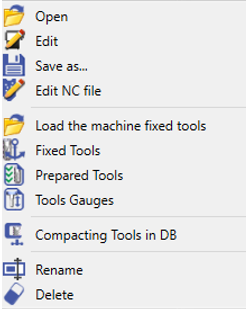

생성/로드하려면 기존 기계 파일을 마우스 오른쪽 클릭 가공 트리에서 기계 라인을 선택하십시오:

열기

Windows 탐색기를 통해 기계 파일을 로드할 수 있습니다 ( Mac 폴더)

편집

기계를 생성하거나 수정하기 위해 기계 파일을 열 수 있습니다

다른 이름으로 저장

수행된 모든 조정과 함께 기계를 등록합니다

NC 파일 편집

이미 계산된 NC 파일을 열 수 있습니다 ( Iso 폴더)

고정 공구 / 준비된 공구 / 공구 게이지

(밀링 및 선반만 해당)

기계 파일을 특정 탭에서 직접 열 수 있습니다.

고정 공구가 정의된 경우, 가공 트리에서 표시되며 사이클에 복사하기 위해 드래그 앤 드롭할 수 있습니다.

DB에서 공구 압축

이름 변경

기계 파일을 이름 변경할 수 있으며, '다른 이름으로 저장'을 하면 동일한 이름으로 연결된 파일이 있는 경우 이 파일들도 복사됩니다 새로운 이름으로 (이미지, XML 등).

삭제

선택한 기계 취소

기계 파일 생성

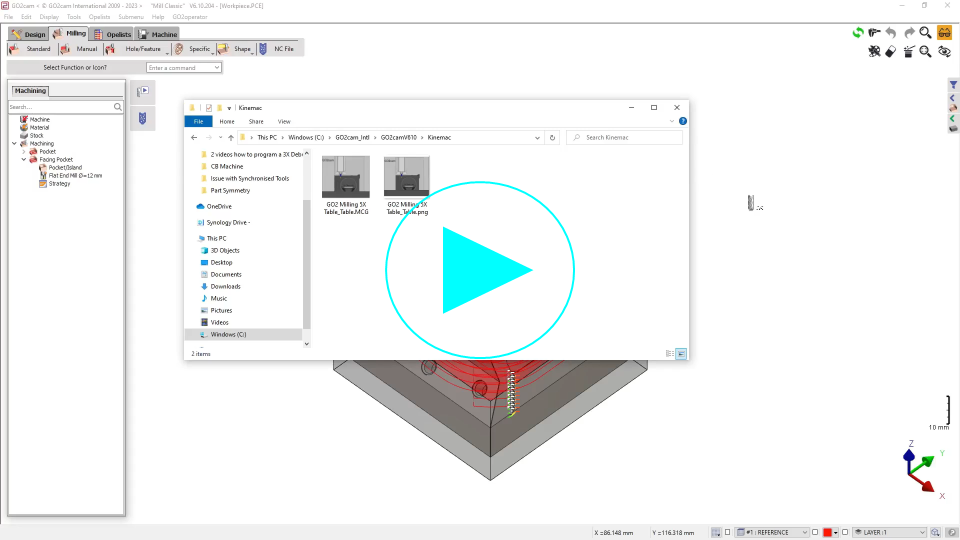

▶️ 기계 파일 생성/로드에 대한 비디오를 시청할 수 있습니다:

편집

밀링 센터, 선반 센터 또는 EDM 기계를 생성하는 경우 기계 파일이 다릅니다.

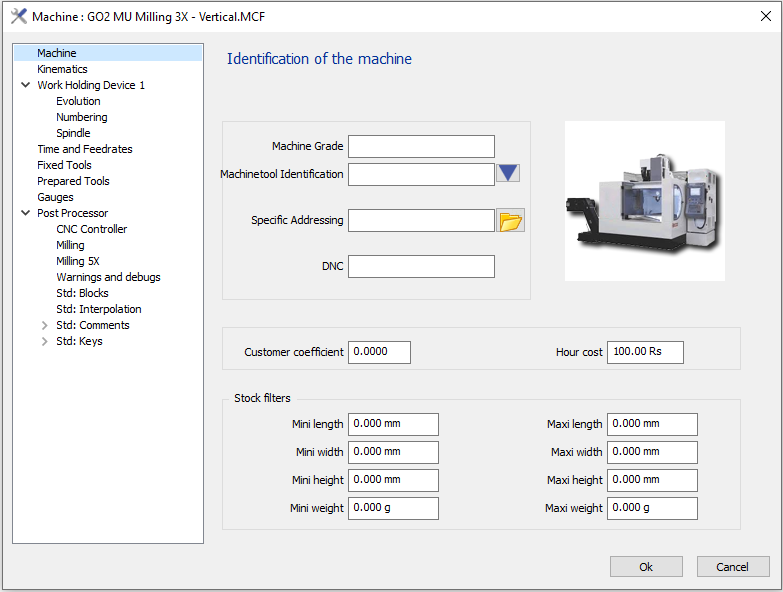

선택된 예시는 밀링 페이지입니다. 사용 방법은 세 가지 기술 모두 동일합니다:

  1. 표준 폴더 (또는 특정 폴더)에서 포스트 프로세서를 선택하고, 폴더 버튼을 클릭한 다음 Windows 탐색기에서 포스트 프로세서를 선택하십시오.

  2. 여러 페이지에서 특정 파라미터를 정의할 수 있습니다.

  • 예를 들어 키네매틱스 페이지에서 Kinematics Machine .MCG 파일을 선택할 수 있습니다.

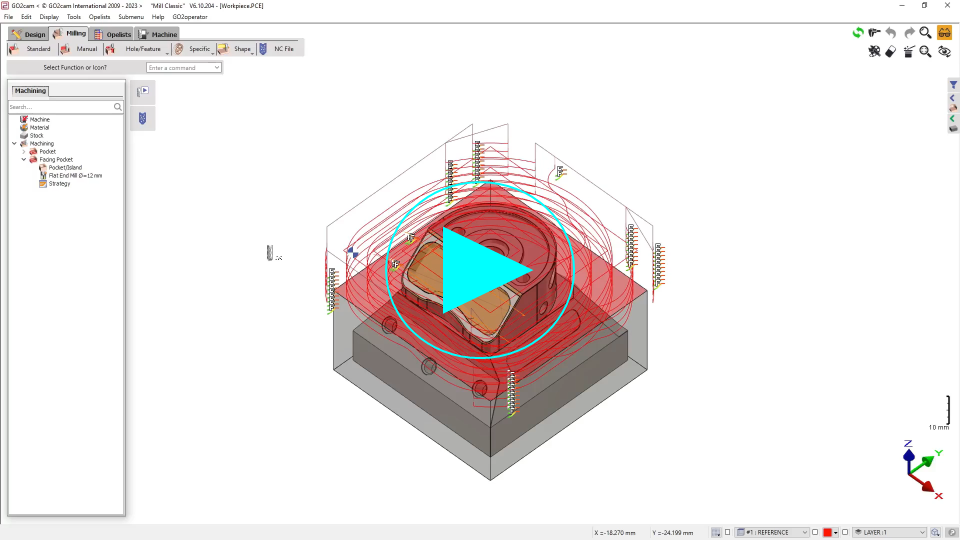

.MCG 머신 파일이 없어도 머신 파일을 생성할 수 있습니다. 그러나 MTE 환경에서는 시뮬레이션할 수 없습니다.


고유 ID를 통한 머신 키네매틱스 다운로드 및 로드

이 기능은 수동 파일 전송의 필요성을 제거하여 머신 구성을 수신하고 설정하는 방법을 단순화합니다. 첨부 파일을 처리하는 대신 이제 고유 ID 을(를) 사용하여 소프트웨어에 직접 데이터를 동기화할 수 있습니다.

머신 로드 방법

시작하려면 VAR로부터 특정 ID 번호를 받았는지 확인하십시오.

  • 편집기 액세스: GO2cam 제품을 열고 편집 머신 파일 섹션으로 이동합니다.

  • ID 입력: 키네매틱스 탭에서 ID 입력 버튼을 찾으십시오. Download-20260209-101830.png

  • 데이터 동기화: 제공된 ID를 필드에 붙여넣고 보내기를 누르십시오.

  • 확인 및 다운로드: 소프트웨어는 GO2CAM 포털에서 머신 정보를 즉시 검색합니다. 세부 정보가 나타나면 다운로드를 진행하여 머신 키네매틱스( .mcb )를 환경에 자동으로 로드할 수 있습니다.

▶️ 이 비디오는 머신 파일 다운로드 및 업로드 모두를 시연하지만, 클라이언트에게는 다운로드 프로세스만 관련이 있습니다.

  • 페이지에서 워크 홀딩 디바이스 1 여러 모델(AB, BA, CA 모델 등) 중에서 선택하여 회전 축 키네매틱스를 정의할 수 있습니다. 선택한 모델에 따라 각 축의 최소 및 최대 각도를 설정할 수 있습니다.

  • 수정이 완료되면 확인을 클릭합니다. 머신을 저장하려면 가공 트리에서 '머신'을 마우스 오른쪽 버튼으로 클릭하고 다른 이름으로 저장...을 선택합니다. 머신 파일은 Mac 폴더에 저장됩니다.

이와 같은 방식으로 여러 머신을 생성할 수 있습니다.

이제 GO2cam을 열 때 필요한 머신을 로드할 수 있지만, 옵션에서 기본 머신을 정의할 수도 있습니다. 도구 \ 옵션 \ 가공 .


내부 조

내부 조는 기계 파일 에 정의되어야 머신과 함께 사용할 수 있습니다.

조는 표준 조 생성 절차를 사용하여 생성됩니다. 내부 조에 대한 특정 생성 규칙은 필요하지 않습니다. 축 시스템은 외부 조에 정의된 것과 동일한 방향을 사용합니다.

는 클램핑 위치를 결정합니다. 여러 클램핑 위치가 필요한 경우 조에 여러 축 시스템을 정의할 수 있습니다. 축 시스템 위치 예를 들어, 동일한 조에 두 개의 클램핑 위치를 정의할 수 있습니다.

GMZ 및 심볼 파일

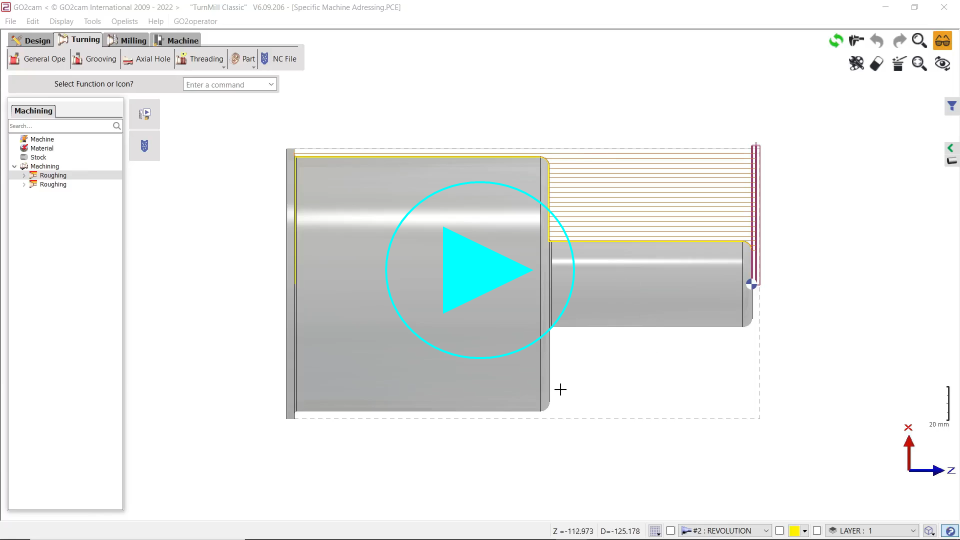

은 수정 없이 사용할 수 있습니다. 기존 아래에서 특정 주소 지정에 대한 비디오를 시청하십시오.

▶️ 도구 관리

가공 트리에서 직접 액세스하여 고정 및 준비된 도구를 정의하고 길이 게이지를 정의할 수 있습니다. 머신 파일에서 도구 번호도 변경할 수 있습니다. 이렇게 하면 사용자가 도구 라이브러리에서 수정된 번호를 볼 수 있습니다.

아래 두 개의 비디오에서 도구에 대한 직접 액세스와 도구 번호 지정을 시연합니다.

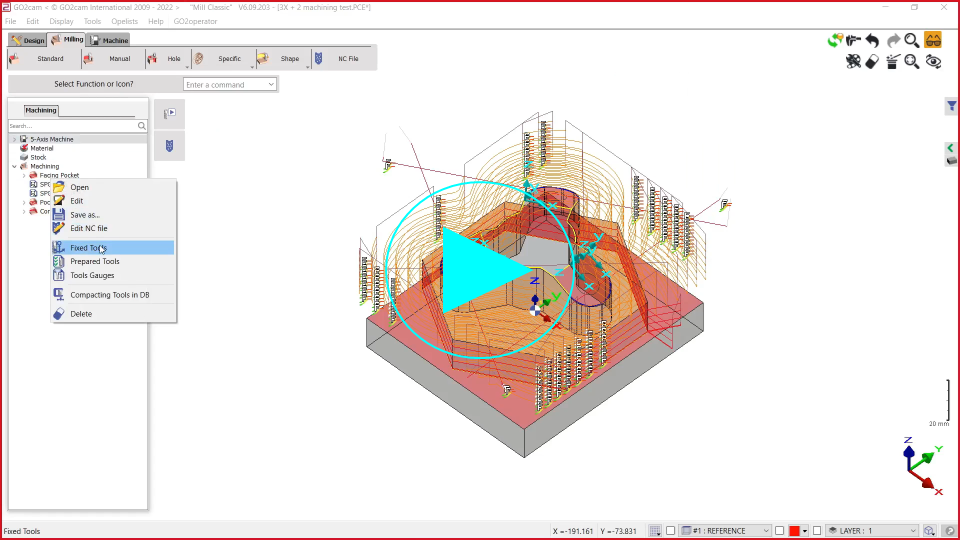

머신 파일의 도구에 대한 비디오 시청

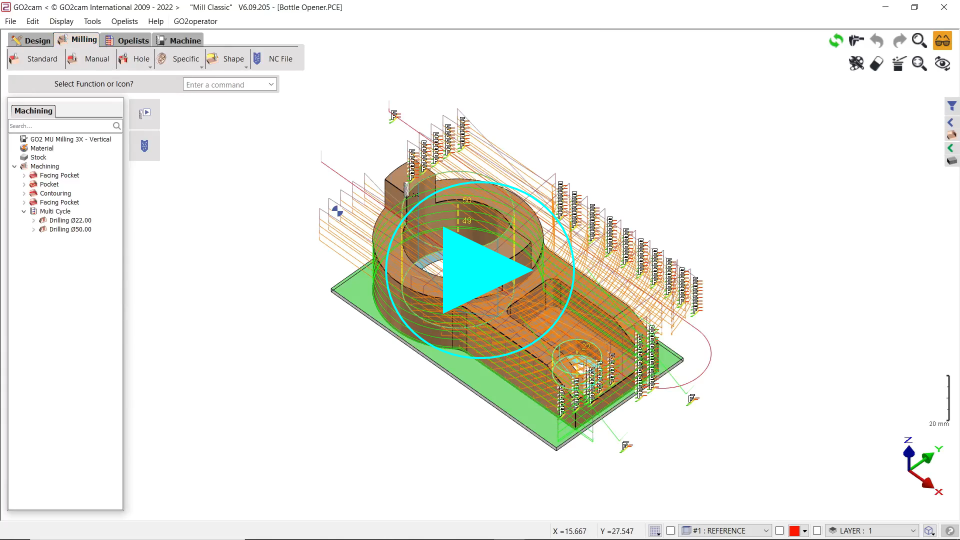

▶️ 도구 번호 지정에 대한 비디오 시청
