정의
엔티티 계산 및 표시와 관련된 기타 옵션.
|

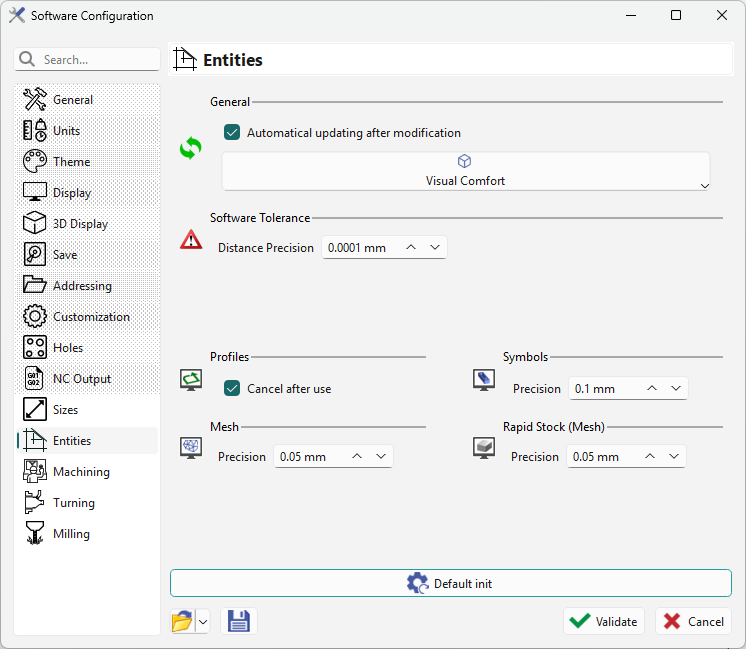

엔티티 페이지의 섹션:
|
|
|
명령 |
설명 |
|
|
수정 후 자동 업데이트: |
각 변경 후 계산이 자동으로 시작됩니다. 3D 계산 또는 여러 연속 변경의 경우 이 옵션을 선택 해제하고 모든 변경 후 수동으로 업데이트하십시오. |
|
|
거리 정밀도 |
이 공차는 모든 형상 및 가공 계산에 영향을 미칩니다. 기본값은 0.0001mm이며 형상 설계 오류에 대해서만 변경해야 합니다. |
|
|

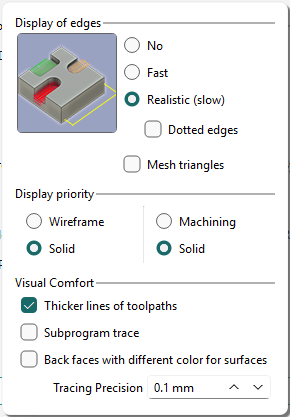

시각적 편안함 |
소프트웨어 내 표시와 관련된 매개변수를 수정할 수 있습니다. 자세한 내용은: 디스플레이 옵션
이 대화 상자에서 정의된 값 *.ini 파일에 저장되지 않음 옵션. 이 값들은 PCE 파일에 저장되며, .PCE 파일을 열 때 재설정됩니다. 기본 설정으로 저장할 수 없습니다. |
|
|
아이콘 |
명령 |
설명 |
|
Profiles |
The Cancel after use option is checked when profiles are not retained after use. 와이어 EDM에서는 OFF로 설정해서는 안 됩니다. |
|
심볼 |
이것은 심볼 표시를 위한 테셀레이션 정밀도를 제어합니다. |
|
메시 |
이것은 메시 디자인 표시를 위한 테셀레이션 정밀도를 제어합니다. |
|
급속 소재(메시) |
이것은 소재 표시를 위한 테셀레이션 정밀도를 제어합니다. Only when 솔리드 소재 계산 is set to Rapid Stock |
0.1 미만의 테셀레이션 공차는 더 높은 정밀도를 제공하지만 속도를 저하시킵니다.
