CNC 기계의 지정된 위치에 모든 공구를 장착한 후, 이 컨트롤 메뉴를 사용하면 전체 가공 공정을 가상으로 시뮬레이션하여 코드 내의 잠재적 오류를 식별하고 수정할 수 있습니다. 기계를 실제로 작동시키지 않고 프로그램을 실행함으로써 첫 번째 절단부터 효율적이고 정확한 작동을 보장할 수 있습니다.

머신 탭

이 탭은 이 기계를 구성하는 모든 정의된 구성 요소에 대한 포괄적인 보기를 제공합니다. 각 구성 요소는 시각적으로 표현되어 기계의 구조를 명확하게 이해할 수 있습니다. 각 구성 요소를 마우스 오른쪽 버튼으로 클릭하면 몇 가지 옵션을 제공하는 컨텍스트 메뉴가 나타납니다.

  • 구성 요소 숨기기: 이 옵션을 사용하면 선택한 구성 요소를 보기에서 일시적으로 제거할 수 있습니다. 이는 기계의 특정 부분에 집중하거나 디스플레이를 정리하는 데 유용할 수 있습니다. 숨겨진 구성 요소는 지정된 메뉴 옵션을 통해 다시 쉽게 표시할 수 있습니다.

  • 투명하게 만들기: 이 옵션은 선택한 구성 요소의 투명도를 높여 아래 구성 요소를 더 명확하게 볼 수 있도록 합니다. 이는 복잡한 기계의 내부 구조나 겹치는 요소가 있는 구성 요소를 시각화하는 데 유용합니다.

  • 정보: 이 옵션을 선택하면 선택한 구성 요소에 대한 자세한 정보 패널이 나타납니다. 이 패널에는 구성 요소의 벡터, 유형, 원점 또는 이와 관련된 기타 관련 데이터와 같은 사양이 포함될 수 있습니다.

숨기기/표시: 스크롤 휠로 구성 요소를 클릭하여 숨기거나 표시합니다.

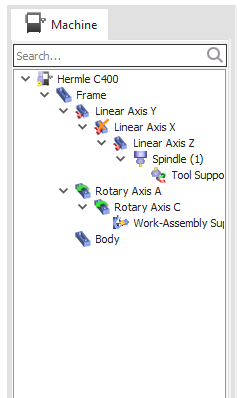

머신 트리

컨트롤 환경에서 마우스 오른쪽 버튼을 클릭하면 이러한 옵션이 있는 팝업 메뉴가 열립니다:

  • 부품 표시: MTE 부품 시뮬레이션을 클로즈업하여 볼 수 있는 새 창을 엽니다.

  • 부품 재작업 표시: 재작업 작업을 위한 클로즈업 보기가 있는 새 창을 엽니다.

  • 모두 숨기기: 3D 보기의 모든 구성 요소를 숨깁니다.

  • 모두 투명하게 만들기: 3D 보기의 모든 구성 요소를 투명하게 만듭니다.

  • 키네매틱스 분석: 키네매틱스를 분석하고 보고서를 표시합니다.

  • 정보: 선택한 구성 요소에 대한 정보를 표시합니다.

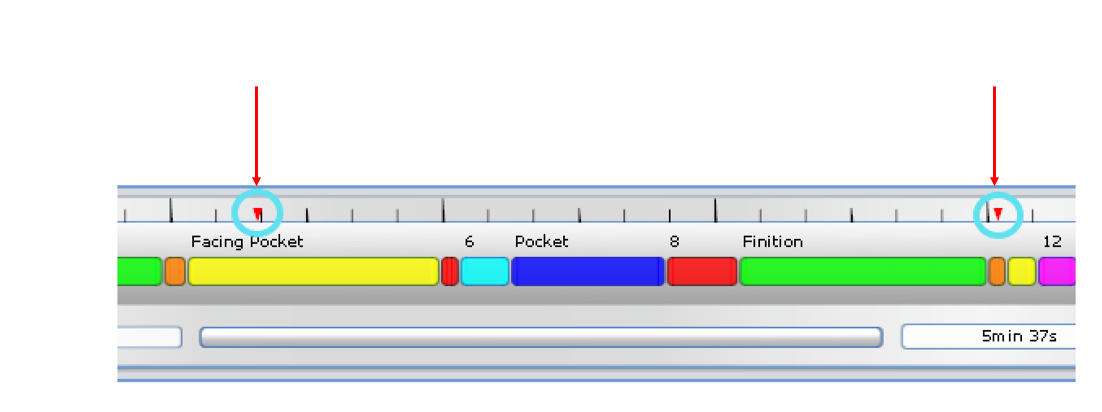

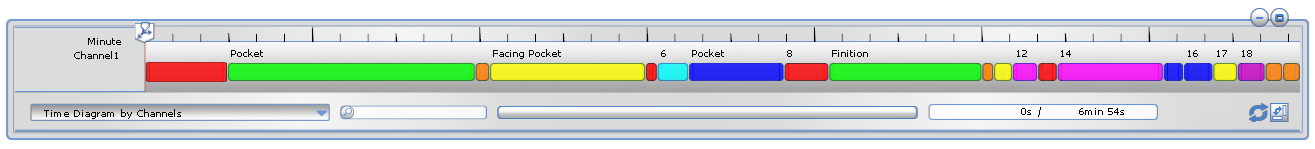

간트 차트

이 수평 타임라인은 색상 코딩을 사용하여 다양한 사이클과 해당 기간을 구분합니다. 시뮬레이션 진행 상황을 명확하고 간결하게 보여줍니다.


선반 및 스위스 가공에서 간트 차트 그래픽이 새로워졌습니다.

이동 및 크기 조절이 가능합니다!

간트 차트

간트 차트에는 시뮬레이션을 세밀하게 제어할 수 있는 오른쪽 클릭 메뉴가 있습니다:


사이클 탐색: 사이클의 시작, 끝 또는 사용자 정의 위치와 같은 특정 지점으로 쉽게 이동할 수 있습니다. 이를 통해 중요한 순간을 집중적으로 검토할 수 있습니다.

사이클 편집 및 관리: 특정 사이클을 직접 수정하고, 필요한 경우 공구 옵션을 조정하고, 미세 조정을 위해 재계산을 트리거하여 시뮬레이션을 조정합니다.

제어 흐름 관리: 전략적으로 설정 중단점 을 사용하여 미리 정의된 시점에서 시뮬레이션을 일시 중지합니다. 이를 통해 심층 분석 및 문제 해결이 용이합니다.

MTE- Breakpoints.png

  • 충돌 분석: 추가적인 보안을 위해 시뮬레이션에는 고급 충돌 감지 기능이 포함되어 있습니다. 이 사전 예방적 기능은 잠재적인 충돌을 식별하여 프로그램이 원활하게 실행되고 의도하지 않은 사고를 방지하도록 합니다.

충돌 관리

축 한계를 초과하면 충돌이 주황색으로 표시됩니다. 충돌에 관련된 특정 구성 요소도 주황색으로 강조 표시됩니다.

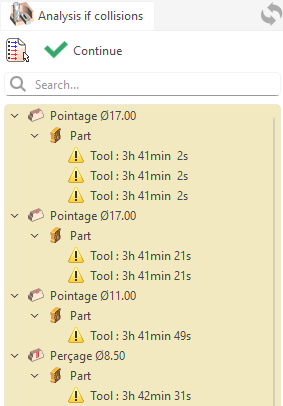

충돌 트리

트리가 Qt로 재구현되었으며, 이제 검색을 지원하고 항상 밀리미터 단위로 값을 표시하는 대신 선택한 단위를 올바르게 존중합니다.


중단점은 이제 팝업 창에서 직접 활성화하거나 비활성화할 수 있습니다. 활성 중단점(빨간색)은 실행을 일시 중지하고, 비활성 중단점(녹색)은 계속 진행하도록 합니다. 이 작업은 간트 차트 또는 NC 프로그램에서 수행할 수 있습니다.

MTE Improvements-20250210-064209.png

공구 교환 지점이 이제 MTE 시뮬레이션에서 표시되고 팁을 표시합니다.

좌표 대화상자


좌표 창

부품 및 기계 원점은 오른쪽 하단의 버튼으로 변경할 수 있습니다.

아이콘 및 버튼에 툴팁이 있습니다.

모든 아이콘이 다크 모드에 맞춰져 있으며, 회전 아이콘은 이제 스톡, 공구 또는 둘 다에 영향을 미치는지 여부를 명확하게 나타냅니다.


NC 코드 탭

이 탭은 시뮬레이션의 동작을 제어하는 상세한 지침을 표시하여 기본 프로세스에 대한 더 깊은 이해를 제공합니다.

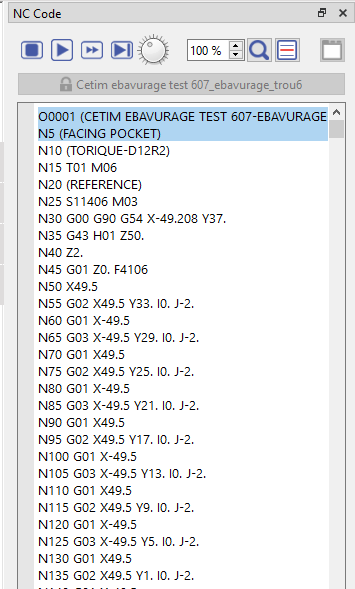

NC 코드 탭

이 컨트롤을 사용하여 NC 코드 시뮬레이션을 제어하고 NC 코드를 더 자세히 볼 수 있습니다:

  • 시작/중지 재생 버튼: 이 버튼은 NC 코드 시뮬레이션을 시작하고 중지하는 데 사용됩니다.

  • 단계별 앞으로 버튼: 이 버튼은 NC 코드를 한 줄씩 단계별로 실행하는 데 사용됩니다.

  • 다음 사이클 버튼: 이 버튼은 NC 코드의 다음 사이클을 시뮬레이션하는 데 사용됩니다.

  • 시뮬레이션 속도 제어용 노브: 이 노브는 시뮬레이션 속도를 조정하는 데 사용됩니다.

  • 돋보기: 이 버튼은 창에서 NC 코드의 크기를 늘리거나 줄이는 데 사용됩니다.

  • 검색 버튼: 이 버튼은 NC 코드에서 특정 좌표를 검색하는 데 사용됩니다.

  • 줄 이동 버튼: 이 버튼은 NC 코드의 특정 줄 번호로 빠르게 이동하는 데 사용됩니다.

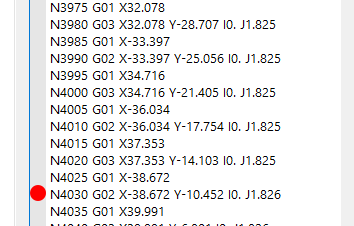

NC 코드 창

NC 코드 창에서 중단점을 삽입할 수 있습니다 원하는 줄 옆의 왼쪽 배너를 클릭하여 편집기에서 직접 클릭하고 빨간색 점 will appear.


이 비교 는 머신 툴 환경(MTE) 내에서 직접 사용할 수 있습니다. 아래의 머신 및 제어 에서 잔여 재료 와 허용 범위 를 전환하여 전체 기계 설정과 함께 과도한 스톡 또는 편차를 확인하고, 절단 전에 완벽한 표면 마감을 위해 공구 경로를 더 쉽게 조정할 수 있습니다. 아래 비디오는 이 새로운 워크플로를 보여줍니다.

Comparison in MTE-20260604-051009.png
